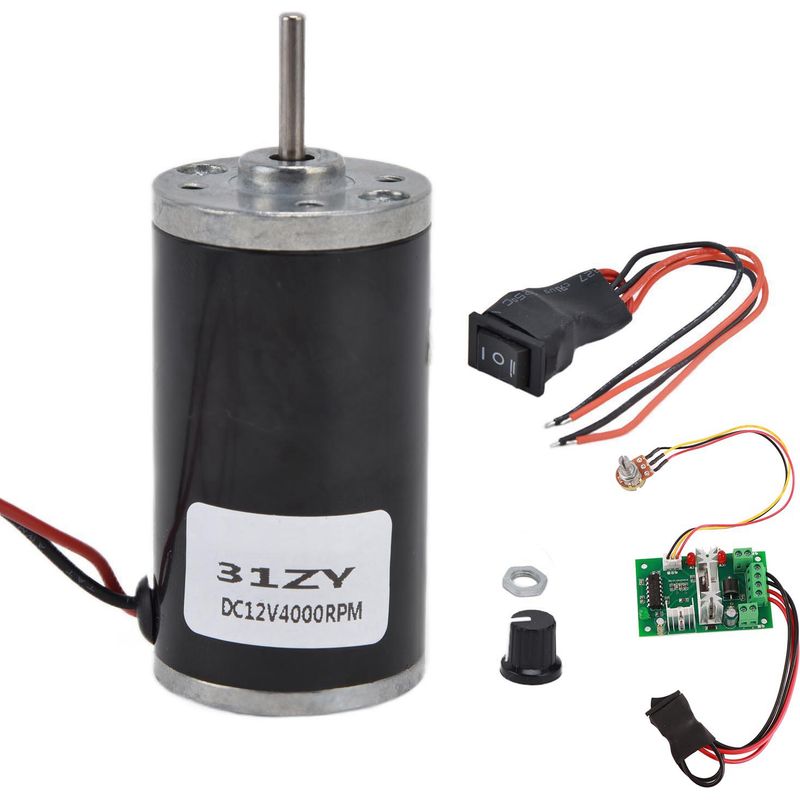

12v 4000 U/min Permanentmagnet-gleichstrommotor, Leise, Hohe Drehzahl, Rechts- Und Linkslauf, Für Diy-generatoren

Willkommen in unserem Shop! Dieses Set beinhaltet einen hochwertigen Permanentmagnet-Gleichstrommotor und einen CCM2-Drehzahlregler für präzise Steuerung. Hier finden Sie die detaillierten Produktmerkmale und -spezifikationen. **Motormerkmale:** - Präzisionsbearbeitung, Magnetbehandlung und Isolierung für einen stabilen und zuverlässigen Betrieb. - Hohes Drehmoment, geringe Geräuschentwicklung und stabile Leistung. - Verschleißfeste Metallzahnräder verhindern Zahnbruch und verlängern die Lebensdauer. - Wicklung aus reinem Kupferdraht für geringe Wärmeentwicklung und niedrige Verluste. - Kann mit einem Regler zur Steuerung von Drehzahl und Drehrichtung (im und gegen den Uhrzeigersinn) verwendet werden. **Motorspezifikationen:** - Typ: Permanentmagnet-Gleichstrommotor - Modell: 31ZY - Nennspannung: 6-24 V **Parametertabelle (abhängig von Drehzahl und Spannung):** | Betriebsspannung (V) | 6 V | 12 V | 12 V | 24 V | 24 V | 24 V | |-----------------------------|----|-----|-----|-----|-----|-----| | Leerlaufstrom (mA) | ≤180 | ≤110 | ≤350 | ≤40 | ≤100 | ≤200 | | Leerlaufdrehzahl (U/min) | 4000 | 4000 | 8000 | 3500 | 5000 | 8000 | | Nenndrehmoment (g·cm) | 100 | 100 | 200 | 120 | 200 | 200 | | Nenndrehzahl (U/min) | 3200 | 3200 | 6500 | 2908 | 4000 | 6600 | | Nennstrom (A) | ≤0,8 | ≤0,5 | ≤1,6 | ≤2,3 | ≤0,6 | ≤1,0 | | Blockierdrehmoment (g·cm) | ≥500 | ≥600 | ≥1000 | ≥669 | ≥850 | ≥1200 | | Blockierstrom (A) | ≤3,3 | ≤2,3 | ≤6,5 | ≤1,06 | ≤2,0 | ≤4,4 | **Merkmale des Drehzahlreglers CCM2:** - Nutzt PWM-Drehzahlregelung für effiziente Wandlung, einen großen Drehzahlbereich und stabile Leistung. - Original-Chips von STMicroelectronics, geprüft auf Spannung, Strom und Funktion. - Stabile und zuverlässige Schaltung. **Reglerspezifikationen:** - Modell: CCM2 - Betriebsspannung: DC 10–30 V - Steuerleistung: 12 V x 3 A = 36 W, 24 V x 3 A = 72 W, max. 120 W (über 24 V) - Nennstrom: 3 A - Maximalstrom: 5 A - PWM-Einstellbereich: 5–95 % - Potentiometer: B10K-Widerstand, 20 cm Drahtlänge, 8 mm Rastermaß - Ausgangsspannung: ca. 0–100 % der Eingangsspannung - Reglergröße: ca. 74 x 47 x 28 mm **Reglermerkmale:** - Das Potentiometer ermöglicht die Drehzahlregelung. - Der CW/CCW-Schalter steuert die Drehrichtung (im Uhrzeigersinn, gegen den Uhrzeigersinn, Aus). **Lieferumfang:** - 1 x Motor - 1 x Drehzahlregler - 1 x CW/CCW-Schalter - 1 x Tastenkappe - 1 x Unterlegscheibe **Wichtige Bedienungshinweise:** **Für den Motor:** 1. Stellen Sie sicher, dass die Rotation der Welle nicht behindert wird (z. B. durch Klebstoff in den Lagern). 2. Vermeiden Sie hohe Belastungen oder Blockierungen am Wellenende, um die Lebensdauer zu verlängern. 3. Vermeiden Sie exzentrische oder hohe Radialbelastungen. 4. Lagern Sie den Motor nicht in Umgebungen mit hohen Temperaturen, extremer Luftfeuchtigkeit oder korrosiven Gasen. 5. Betreiben Sie den Motor nicht bei hohen Temperaturen oder hoher Luftfeuchtigkeit. 6. Verwenden Sie beim Löten der Anschlüsse eine Lötkolbentemperatur von 340 °C ± 40 °C für weniger als 3 Sekunden. Vermeiden Sie Verformungen des Kunststoffs und das Eindringen von Lötzinn in den Motor. 7. Blockieren Sie die Motorwelle nicht unter Spannung, da dies zu einer schnellen Überhitzung führt. 8. Verwenden Sie die angegebene Versorgungsspannung innerhalb des erforderlichen Bereichs. 9. Wenden Sie beim Einbau von Riemenscheiben oder Zahnrädern keine übermäßige Kraft an. 10. Achten Sie während der Montage darauf, dass die Schrauben den Rotor nicht berühren. **Für den Controller:** 1. Der Eingang ist Gleichstrom (DC). Schließen Sie ihn nicht direkt an eine Wechselstromquelle (AC) wie eine herkömmliche 220-V-Haushaltssteckdose an, da dies das Gerät beschädigt. 2. Vertauschen Sie nicht die Polarität des Gleichstromnetzteils. 3. Die Drehrichtung des Motors kann gegebenenfalls durch Umpolen der Verdrahtung umgekehrt werden. 4. Mit dem Potentiometer wird das Tastverhältnis des Ausgangssignals und damit die Motordrehzahl verändert.
