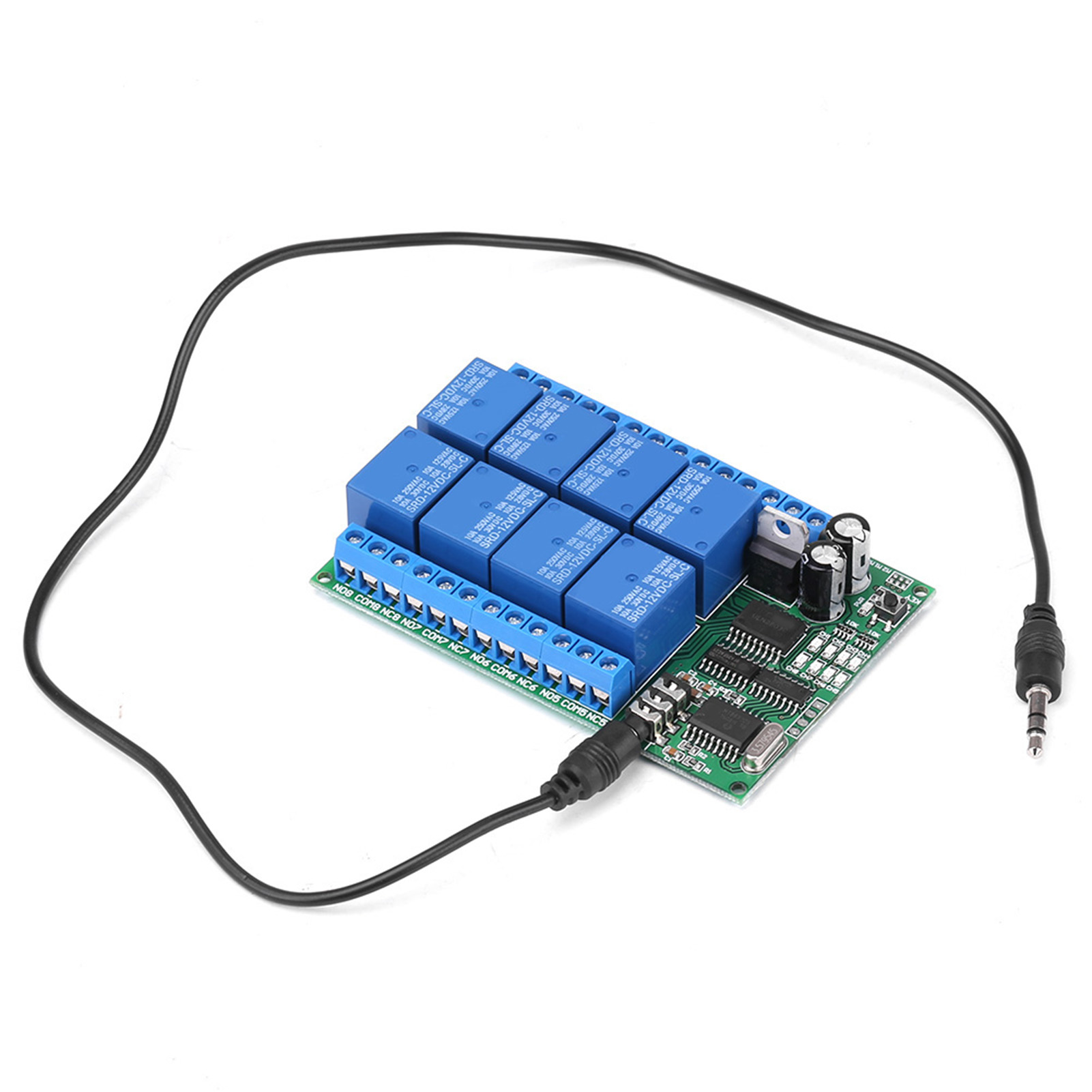

12v 8-kanal Dtmf-relais-telefon-sprachdecoder-steuermodul-schalter

Willkommen in unserem Shop! Entdecken Sie unseren Vierkanal-DTMF-Audiocontroller, mit dem Sie Relais per Fernsteuerung über jedes Festnetz- oder Mobiltelefon mit DTMF-Tastatur öffnen und schließen können. Die meisten Smartphones und Feature-Phones senden diese DTMF-Codes und gewährleisten so eine breite Kompatibilität. Technische Daten: - Betriebsspannung: 12 V DC, mit Verpolungsschutz. - Standby-Stromverbrauch: 11–13 mA. Betriebsstrom pro Relais: 44 mA für 1 Relais, 77 mA für 2, 110 mA für 3, 140 mA für 4, 170 mA für 5, 197 mA für 6, 223 mA für 7 und 247 mA für 8 geöffnete Relais. - Acht Betriebsmodi: nicht verriegelnd (Impuls), selbstverriegelnd (Gleichschaltung), verriegelt (verriegelnd), mit Verzögerungen von 5, 20, 60, 120 oder 250 Sekunden. - Standardsteuerung: Die Tasten 1 bis 8 des Tastenfelds steuern die Relais 1 bis 8. 8 bzw. Die Steuerung kann auf 1 bis 4 Ziffern umgestellt werden. Produktspezifikationen: - Modell: AD22A08 - Betriebsspannung: DC 12 V - Abmessungen: ca. 94 x 62 x 18 mm (3,7 x 2,44 x 0,7 Zoll) - Maximale Last: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC Lieferumfang: - 1 Relaismodul - 1 3,5-mm-Audiokabel Gebrauchsanweisung: Für die Verwendung dieses Controllers benötigen Sie zwei Telefone: einen Empfänger (Telefon 1) und einen Sender (Telefon 2). Verbinden Sie Telefon 1 über das 3,5-mm-Audiokabel mit dem Controller (der Controller muss mit 12 V Gleichstrom versorgt werden). Rufen Sie dann Telefon 1 von Telefon 2 (Festnetz oder Mobiltelefon) aus an. Sobald die Verbindung hergestellt ist, aktivieren Sie die entsprechenden Relais mit den Tasten 1 bis 8 auf dem Tastenfeld von Telefon 2. Wichtige Vorsichtsmaßnahmen: 1. Verwenden Sie ein stabiles 12-V-Gleichstromnetzteil (2-A-Netzteil oder höher empfohlen). 2. Das empfangende Telefon muss über eine 3,5-mm-Audiobuchse verfügen; als Sender kann ein Mobil- oder Festnetztelefon verwendet werden. 3. Das empfangende Telefon muss ein Geräusch von sich geben (nicht im Lautlosmodus sein), sonst werden keine Befehle übertragen. Glossar: - NO: Normalerweise offen - COM: Gemeinsamer Anschluss - NC: Normalerweise geschlossen - Relais offen: COM mit NO verbunden, von NC getrennt - Relais geschlossen: COM mit NC verbunden, von NO getrennt Betriebsarten: - Nicht verriegelnd (Impuls): Wählen Sie 1 (oder 2, 3, 4...), das Relais öffnet und schließt nach 1 Sekunde. - Selbstverriegelnd (Umschalten): Wählen Sie 1, um das Relais zu öffnen, wählen Sie 1 erneut, um es zu schließen usw. - Verriegelt (Verriegelnd): Wählen Sie 1, um Relais 1 zu öffnen und die anderen zu schließen; Drücken Sie 2, um Relais 2 zu öffnen und die anderen zu schließen usw. - Verzögerung: Drücken Sie 1. Das Relais öffnet und schließt sich nach der gewählten Verzögerung (5, 20, 60, 120 oder 250 Sekunden). Modusauswahl: Verwenden Sie den Jumper an den entsprechenden Lötpads (siehe beiliegendes Schaltbild). Schaltbilder: 1. Ansteuerung eines 12-V-Stromkreises: Schließen Sie die Last (LED, Lüfter, Motor, Router usw.) wie im Schaltbild gezeigt an. 2. Ansteuerung eines 1-110-V-DC- oder 85-265-V-AC-Stromkreises: Schließen Sie die Last (LED, Lüfter, Motor usw.) gemäß dem beiliegenden Schaltbild an. Dieses Modul wird mit einem 3,5-mm-Audiokabel und dem Relaismodul geliefert. Profitieren Sie von zuverlässiger und vielseitiger Steuerung für Ihre Hausautomations- oder Industrieanwendungen.
