12v Automatisches Batterielade-regelmodul Relaisplatinenmodul Schutzplatine Intelligentes Ladegerät Verpolungsschutz

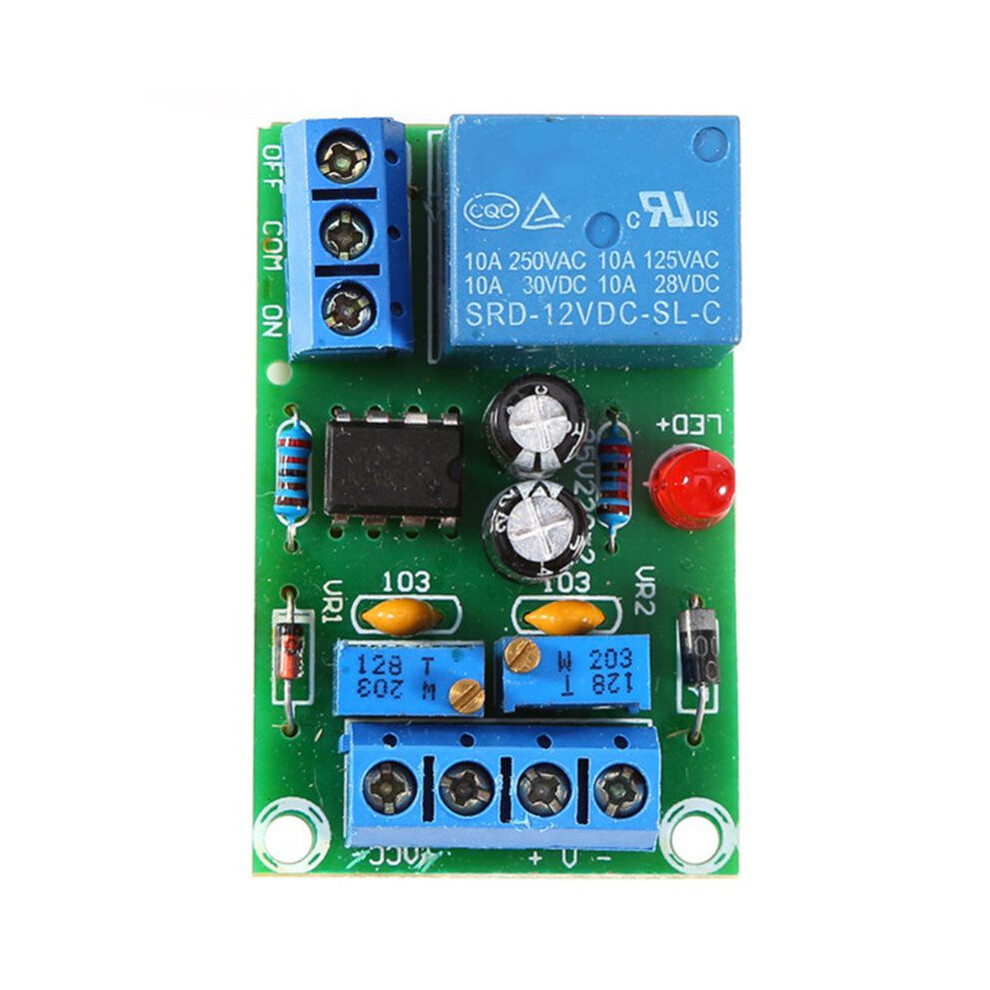

Dieses 12-V-Ladereglermodul umfasst eine Relaisplatine, eine Schutzplatine, ein intelligentes Ladegerät und einen Verpolungsschutz. Die Laderegler- und Schutzplatine lädt die Batterie automatisch, sobald die Spannung auf ca. 10,5 V (einstellbare Unterspannung) sinkt, und schaltet die Stromzufuhr automatisch ab, sobald die Spannung auf ca. 14,4 V (einstellbar) ansteigt. Eine rote Kontrollleuchte leuchtet während des Ladevorgangs und erlischt, sobald die Batterie vollständig geladen ist. Durch Abklemmen des Relais und Verwendung des 220-V-Eingangs lässt sich Energie sparen. Das Modul ist mit einem speziellen Spannungsregler-IC und einem speziellen Kfz-Relais ausgestattet. Dies führt zu einer kompakten Bauweise, hoher Strombelastbarkeit, präziser und stabiler Spannungsabschaltung, umfassenden und zuverlässigen Funktionen sowie automatischem Laden und Stoppen. Schließen Sie eine beliebige 220-V-Stromversorgung an den COM-Anschluss des Relais und das Ladegerät an den OFF-Anschluss an. Das Ladegerät muss über einen Brückengleichrichter mit einer einstellbaren DC-Ausgangsspannung zwischen 13,8 V und 14,8 V verfügen. Beim ersten Ladetest sollte die Batteriespannung ca. 10 V betragen. Funktion 1: Der Strom darf 10 A nicht überschreiten. Funktion 2: Die Platine verfügt über einen Verpolungsschutz. Es erfolgt keine Ausgabe, wenn keine Batterie angeschlossen ist oder die Batterie verpolt ist. Automatische Abschaltung bei Kurzschluss: Dies ist eine praktische Schutzmaßnahme. Das Ladegerät schaltet die Ausgabe bei einem Kurzschluss automatisch ab und verhindert so ein Durchbrennen. Farbe wie abgebildet. Material: PC + Metall. Lieferumfang: 1 x 12-V-Automatik-Batterieladereglermodul
