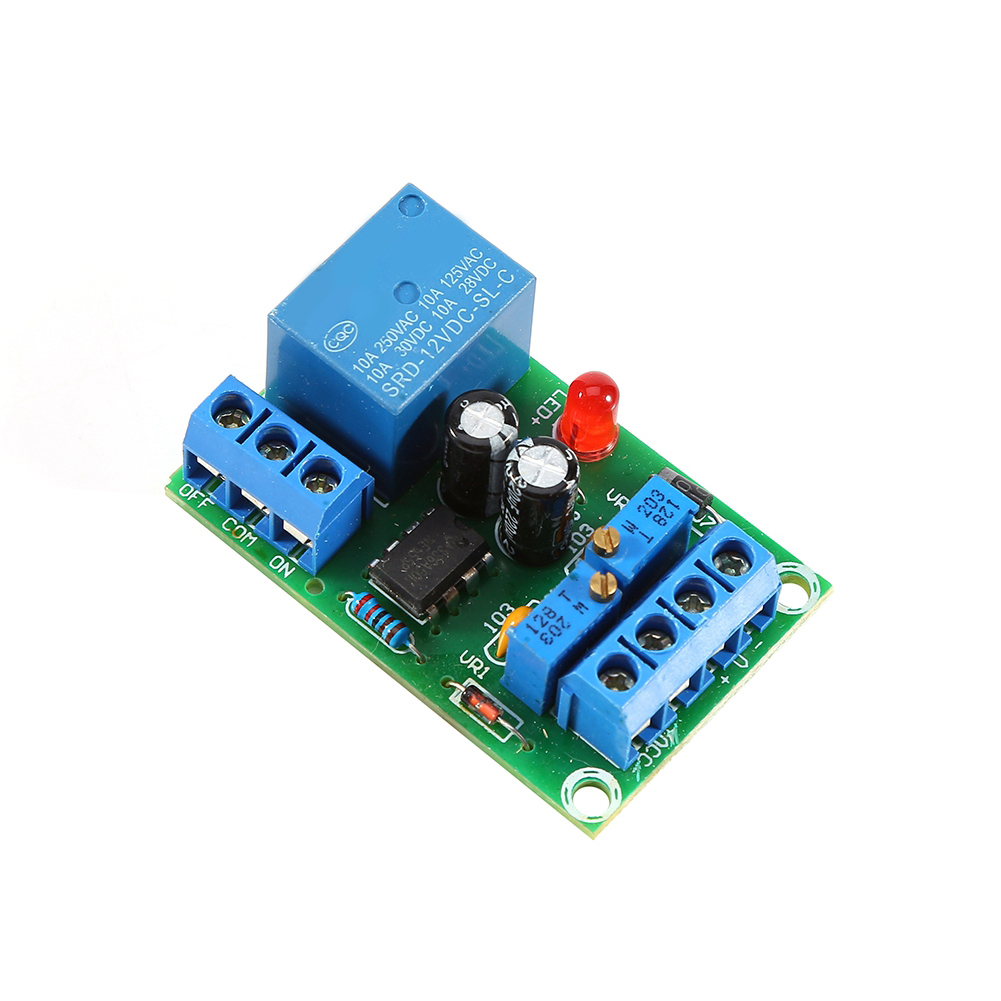

12v Automatisches Batterieladereglermodul Mit Schutzplatine Und Relais

Batterieladegerät, Steuerplatine, Modul, Automatik, Relais, Schalter. 1. Ausgestattet mit einem speziellen Spannungsregelungs-IC und einem Kfz-Relais. 2. Kompakte Bauform und hohe Stromstärke. 3. Präzise und stabile Spannungsabschaltung. 4. Umfassende Funktionen und zuverlässige Leistung. 5. Automatisches Laden und Abschalten. Beschreibung: Die 12-V-Ladeschutzplatine lädt die Batterie automatisch, sobald ihre Spannung auf ca. 10,5 V (einstellbare Unterspannung) sinkt, und beendet den Ladevorgang bei Erreichen von ca. 14,4 V (einstellbar). Eine rote Kontrollleuchte leuchtet während des Ladevorgangs und erlischt nach Abschluss des Ladevorgangs. Energie wird gespart, indem das Relais getrennt und der Ladevorgang über einen 220-V-Eingang gestoppt wird. Merkmale: 1. Ausgestattet mit einem speziellen Spannungsregelungs-IC und einem Kfz-Relais. 2. Kompakte Bauform und hohe Stromstärke. 3. Präzise und stabile Spannungsabschaltung. 4. Umfassende Funktionen und zuverlässige Leistung. 5. Automatisches Laden und Abschalten. Spezifikationen: Abmessungen der Leiterplatte: 50 x 32 x 18 mm. Standardwerte: Unterspannung: 10,5 V; Abschaltspannung: 14,8 V (einstellbar, kann variieren). Verdrahtung: Bitte verdrahten Sie gemäß der Anleitung. Die Verdrahtung darf nicht verändert werden. Anleitung: Schließen Sie ein 220-V-Kabel an den COM-Anschluss des Relais und das Ladegerät an den OFF-Anschluss an. Das Ladegerät muss ein Brückengleichrichter sein. Die DC-Ausgangsspannung muss zwischen 13,8 und 14,8 V liegen. Erster Lasttest: Die Batteriespannung sollte ca. 10 V betragen. Funktion 1: Der Strom darf 10 A nicht überschreiten. Funktion 2: Die Platine ist verpolungsgeschützt. Ohne angeschlossene Batterie oder bei verpolter Stromversorgung erfolgt kein Ausgangssignal. Automatische Abschaltung bei Kurzschluss am Ausgang: Dieser Schutz verhindert eine Überhitzung des Ladegeräts bei einem Kurzschluss am Ausgang. Einstellung: Relais VR1 schaltet ab, sobald die Batteriespannung 14,4 V erreicht. (Einstellung der Abschaltspannung: im Uhrzeigersinn zum Verringern, gegen den Uhrzeigersinn zum Erhöhen). Relais VR2 schaltet ein und der Ladevorgang beginnt, sobald die Batteriespannung 10,5 V erreicht. (Niederspannungseinstellung: Im Uhrzeigersinn zum Verringern, gegen den Uhrzeigersinn zum Erhöhen). Lieferumfang: 1 x Ladesteuerplatine. Hinweise: 1. Für den Betrieb dieses Produkts sind Kenntnisse der Elektrotechnik erforderlich. Bitte stellen Sie sicher, dass Sie die Bedienung vor dem Kauf verstehen. Vielen Dank für Ihr Verständnis. 2. Bitte erlauben Sie eine Abweichung von 1–3 mm aufgrund manueller Messung. Vielen Dank für Ihr Verständnis. 3. Die auf den Fotos dargestellten Farben können aufgrund unterschiedlicher Monitoreinstellungen leicht vom tatsächlichen Produkt abweichen. Bitte beachten Sie das tatsächliche Produkt.
