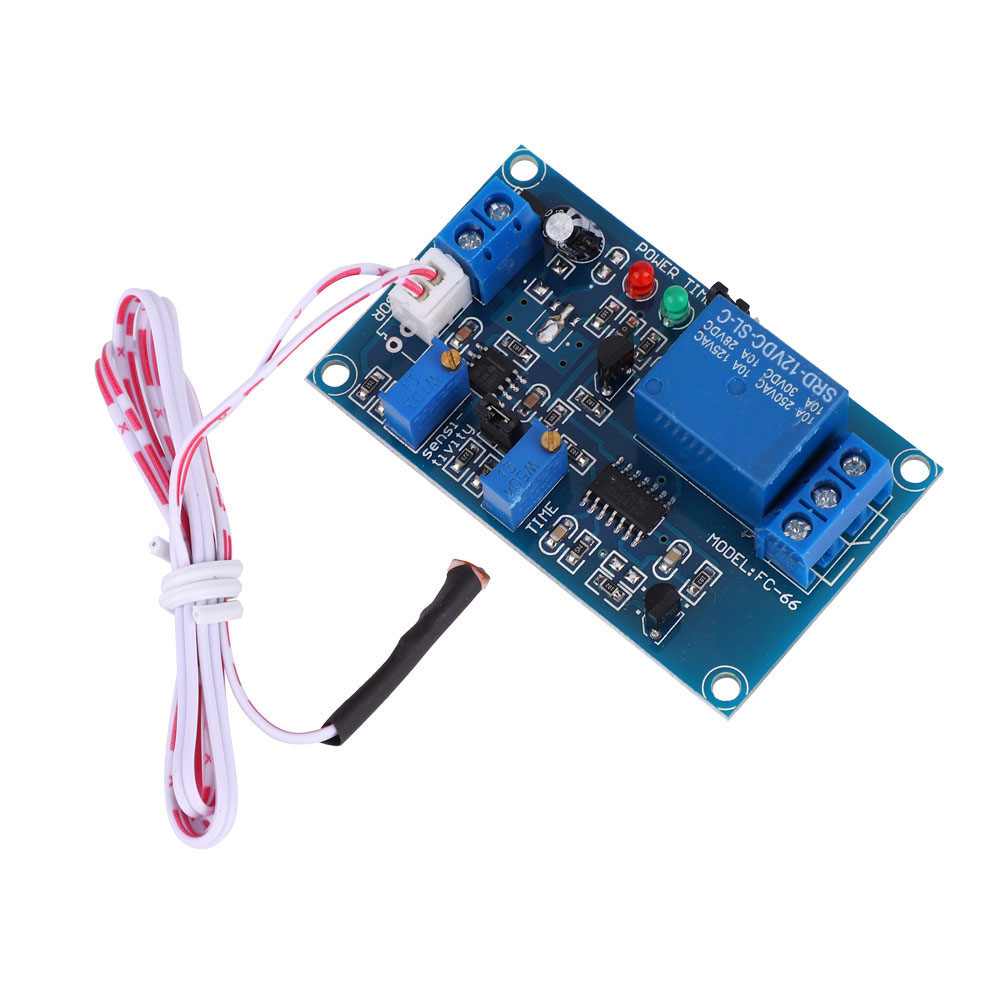

12v Dc Einstellbarer Zeitverzögerungsschalter Mit Lichtsensor Und Relais - Fotowiderstand

Willkommen in unserem Shop! Entdecken Sie unser Fotowiderstands-Relaismodul, einen zuverlässigen und effizienten Lichtschalter für Ihre Automatisierungsprojekte. Sorgfältig entwickelt, bietet es Stabilität, Sicherheit und Benutzerfreundlichkeit. **Hauptmerkmale:** - **Hochwertige Schaltung:** Ausgestattet mit Premium-Chips für optimale Zuverlässigkeit und Stabilität. - **Geschützte Stromversorgung:** Mit Schutzdiode, Filterkondensator, Entstörkondensator und 7805-Spannungsregler für stabile Spannung und Schutz vor Verpolung. - **Präzise Einstellung:** Mit einstellbarem Potentiometer zur präzisen Anpassung von Lichtempfindlichkeit und Verzögerungszeit. - **Praktische Anzeigen:** Betriebsanzeige und Relais-Aktivierungsanzeige für klare visuelle Überwachung. - **Leistungsstarkes Relais:** Mit Hochleistungsrelais zur Steuerung von Lasten bis zu 10A. - **Sensor enthalten:** Ein 50 cm langes fotoresistives Sensorelement ist im Lieferumfang enthalten. - **Anti-Flimmer-Funktion:** Die einstellbare Verzögerungszeit verhindert Flackern des Relais am kritischen Beleuchtungspunkt. **Technische Daten:** - **Versorgungsspannungen (wählbar):** 5 V, 12 V oder 24 V DC. - **Standby-Strom:** 12 mA (5 V), 15 mA (12 V), 12 mA (24 V). - **Maximaler Stromverbrauch:** 72 mA (5 V), 45 mA (12 V), 28 mA (24 V). **Vereinfachte Bedienungsanleitung:** 1. **Verdrahtung:** Schließen Sie das entsprechende Gleichstromnetzteil an die Klemmen DC+ und DC- an. 2. **Inbetriebnahme:** Schließen Sie die Fotowiderstandssonde an und schalten Sie sie ein (Spannung und Polarität prüfen). 3. **Verzögerungseinstellung:** Mit angeschlossenem Jumper S2 ist die Verzögerung von 1 bis 20 Sekunden einstellbar. Ohne Jumper von 1 bis 200 Sekunden. Drehen Sie das Verzögerungspotentiometer im Uhrzeigersinn, um die Verzögerung zu erhöhen. Um die Empfindlichkeit einzustellen, beginnen Sie mit der Einstellung der Verzögerung auf den Minimalwert (ca. 1 Sekunde). 4. **Empfindlichkeitseinstellung:** Stellen Sie das Empfindlichkeitspotentiometer in der gewünschten Lichtumgebung ein. Das Abdecken der Sonde mit der Hand sollte das Relais aktivieren. Eine Drehung im Uhrzeigersinn erhöht die Empfindlichkeit. **Anwendungen:** Ideal für viele Projekte: Lichtmelder, lichtgesteuerter Verzögerungsschalter, Helligkeitsschalter. Es kann Straßenbeleuchtung (nachts an/tagsüber aus), automatische Scheinwerfer, Bühnenbeleuchtung und LEDs automatisieren oder als Schalter für Ampeln dienen. **Lieferumfang:** Sie erhalten 1 Fotowiderstands-Relaismodul, sofort einsatzbereit.
