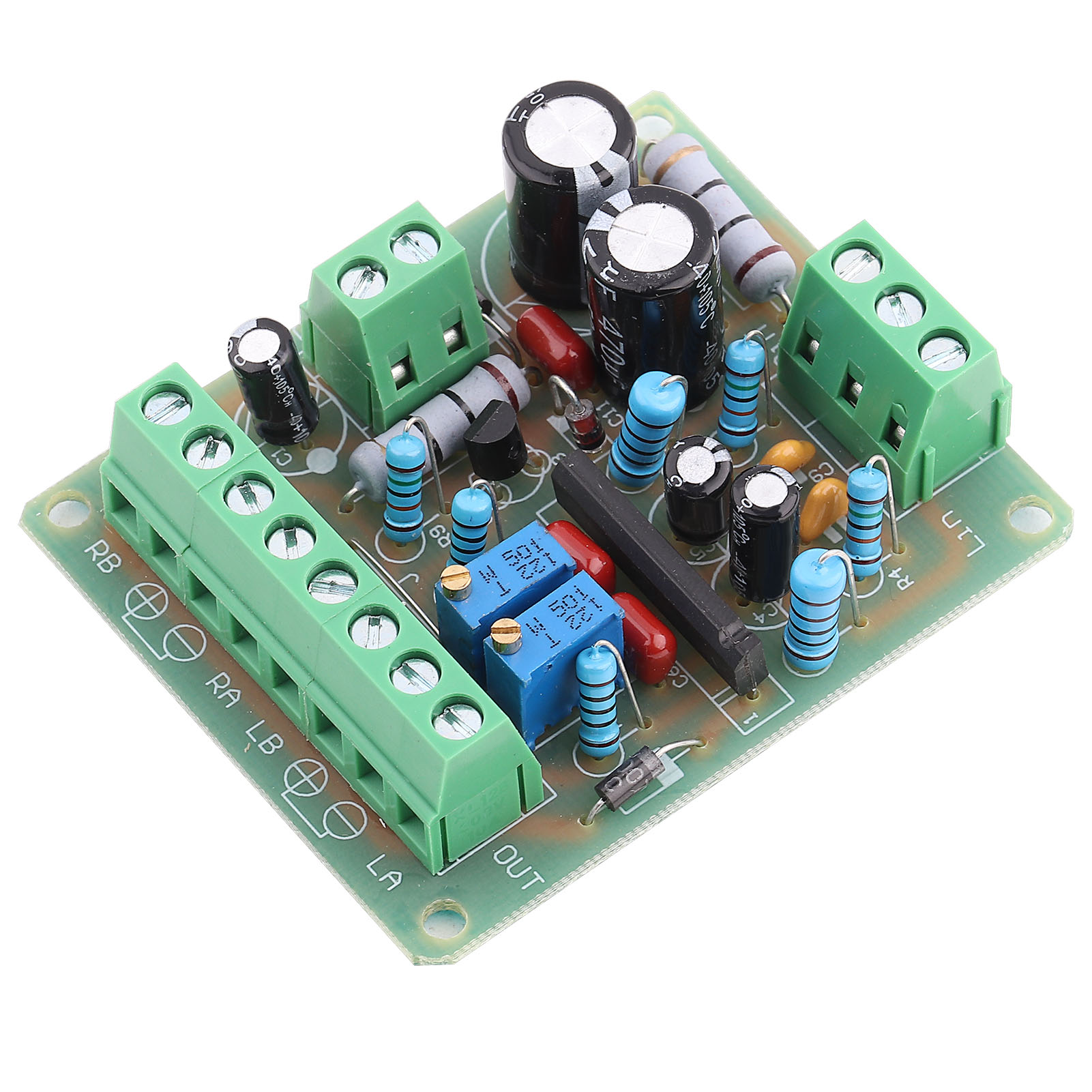

12v Dc Leistungsverstärker-steuerplatine Für Vu-meter Und Db-audiopegelanzeige

1. Diese Komponente wurde für das Testen und Entwickeln von Audio-ICs entwickelt und verfügt über eine dynamische Kompressionsschaltung mit Quadratwurzel-Funktion (Beispiel: 1 V Eingang, 1 V; 4 V Eingang, 2 V; 9 V Eingang, 3 V). 2. Die moderate Zeigerbewegung gewährleistet optimale Genauigkeit und Dynamik. Dadurch wird ein Stillstand des Zeigers bei schwachen Signalen und eine Rückkehr in die Ausgangsposition bei starken Signalen vermieden. 3. Es ist keine externe Stromversorgung erforderlich; die Stromversorgung erfolgt direkt über die integrierte Schaltung. 4. Im Vergleich zum TA7318P/TA7332P reduziert sich der Transformatoraufwand und die Gehäusegröße, was eine einfachere und flexiblere Installation ermöglicht. 5. Ein integrierter Tiefpassfilter eliminiert hochfrequente Störungen und macht die Komponente geeignet für raue Umgebungen (z. B. Autoradios). Die Ausgangsempfindlichkeit ist einstellbar und ermöglicht so die Kompatibilität mit verschiedenen Steckverbindern. 6. Standardmäßige 12-V-Gleichstromversorgung für einfache Verwendung mit Embedded-Geräten und Computern. 7. Verpolungsschutz und Kurzschlussschutz für den Leistungszeiger verlängern die Lebensdauer des Steckverbinders. 8. Verwendet 0,5-W-Metallfilmwiderstände und bietet so ausreichend Leistungsreserve für einen zuverlässigen und stabilen Langzeitbetrieb. Produkttyp: VU-Meter/dB-Steuerplatine. Eingangsempfindlichkeit des VU-Meters: 400-Hz-Audioeingangssignal mit einem 8025B-Digitalmultimeter zur Messung von Wechselstrom in mV, Eingang: 97 mV, Pegel 39 bis +3 dB. Versorgungsspannung: 12 V DC, 0,12 A. Abmessungen der Leiterplatte: 63 x 52 x 20 mm. Stromversorgung der Hintergrundbeleuchtung: 10–12 V DC, 50 mA. Die Hintergrundbeleuchtung wird durch kleine Glühlampen betrieben. VU-Meter und VU-Meter-Empfindlichkeit: Empfohlene Empfindlichkeit: 500 µA und Widerstand: 630 Ohm. Die Dämpfung ist unter diesen Bedingungen optimal; andere VU-Meter-Spezifikationen können eine andere Dämpfung aufweisen und zusätzliche Anpassungen erfordern. Hinweis: Die Stromversorgung muss 12 V DC betragen. Dauerhafter Betrieb mit höherer Spannung kann die Schutzschaltung beschädigen. Anleitung: 1. Eingänge: Lin, 0 und Rin sind die Audioeingangsklemmen für den CD-Audioausgang und werden mit dem linken bzw. rechten Kanal verbunden. Alternativ können sie auch mit dem ersten Eingang der Wahlstufe verbunden werden. Verbinden Sie den ersten Eingang nicht mit dem Ausgang der Ausgangsstufe oder dem Lautstärkeregler. 2. Ausgänge: Die Klemmen „+“ und „-“ des VU-Meters dienen als Ausgang und müssen mit den entsprechenden Klemmen „+“ und „-“ des VU-Meters verbunden werden. Empfohlene VU-Meter-Empfindlichkeit: 100 µA bis 500 µA DC. Nicht über 1 mA. Mit dem blauen 2500-Ohm-Potentiometer der Serie 3296 lässt sich die Empfindlichkeit der beiden Anschlüsse separat einstellen. Durch Drehen im Uhrzeigersinn wird die Empfindlichkeit erhöht. LA und LB sind die Anschlüsse für die Hintergrundbeleuchtung; RA und RB sind die anderen Anschlüsse für die Hintergrundbeleuchtung. 1 x VU-Meter-Steuerplatine mit DB-Audiopegelanzeige
