12v Dc Motor-schnittstellenmodul Für Anlasserrelais Und Glühkerze Eim Plus 630-465

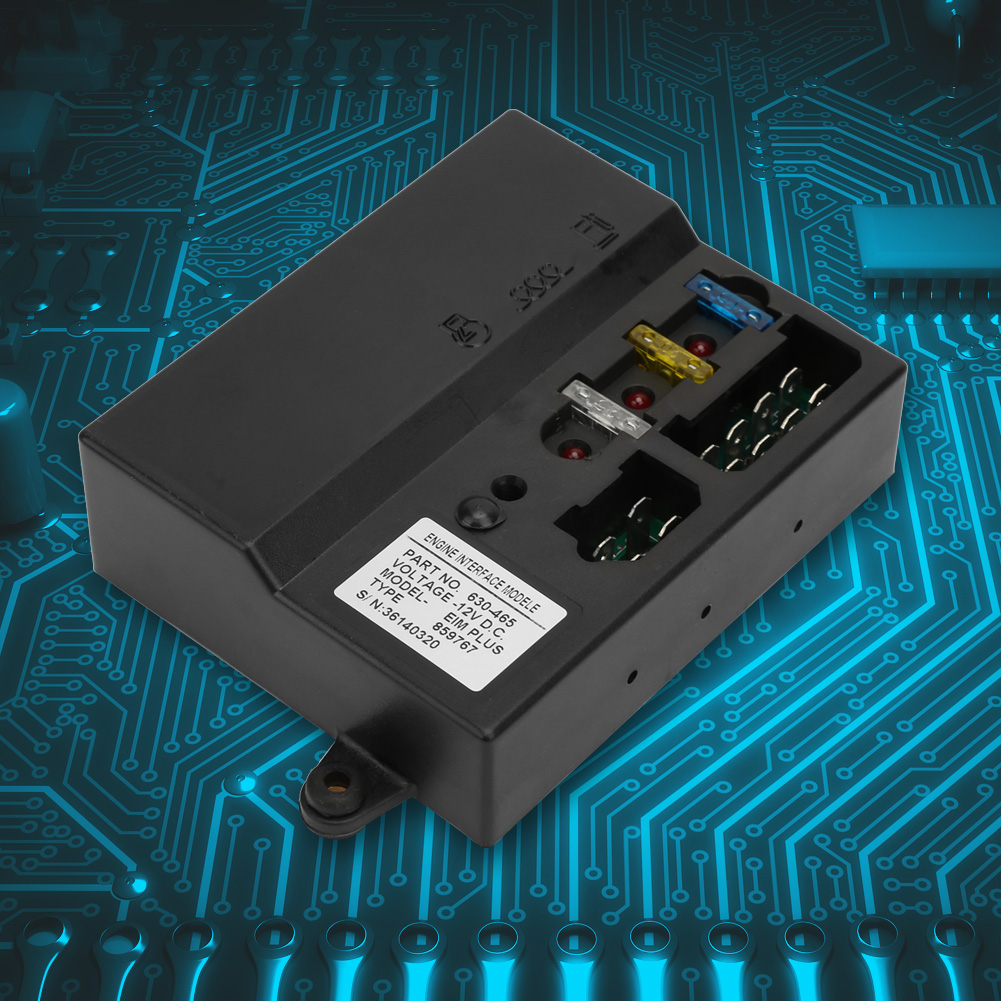

Willkommen in unserem Shop! Das Motor-Schnittstellenmodul ist ein gekapseltes, am Motor montiertes Modul mit Schaltrelais für Anlassermagnet, Glühkerze und Kraftstoffmagnetventil. Jeder dieser Stromkreise ist durch separate Sicherungen im Modul geschützt. Einzelne LEDs leuchten auf, sobald ein Stromkreis mit Strom versorgt wird. Es gibt zwei Versionen des Motor-Schnittstellenmoduls: EIM Basic: Das EIM wird mit Steuergeräten mit Überdrehzahlabschaltung verwendet. EIM Plus: Das EIM Plus wird mit Steuergeräten ohne Überdrehzahlabschaltung verwendet. Überdrehzahlsignal (nur für EIM Plus): Das EIM Plus überwacht das Drehzahlsignal des Magnetsensors. Überschreitet die Motordrehzahl einen vordefinierten Wert, sendet das Modul ein Null-Volt-Signal an das Generatorsteuergerät, um den Überdrehzahl-Fehlerstromkreis zu aktivieren. Der Überdrehzahl-Sollwert ist werkseitig auf 55 Hz für 50-Hz-Anlagen und auf 66 Hz für 60-Hz-Anlagen eingestellt. Dies kann mithilfe der Stellschraube, die durch die Öffnung neben der LED für die Überdrehzahlkonfiguration zugänglich ist, angepasst werden. Bei Nenndrehzahl des Motors (1500 U/min bei 50 Hz bzw. 1800 U/min bei 60 Hz) sollte die Stellschraube so lange verstellt werden, bis die LED für die Überdrehzahlkonfiguration erlischt. Dadurch wird der Überdrehzahlwert auf 10 % über der Betriebsdrehzahl des Generators eingestellt. Spezifikationen: Zustand: 100 % neu; Artikelnummer: 630-645; Spannung: 12 V DC; Modell: EIM PLUS; Typ: 859767; Lieferumfang: 1 x Motorschnittstellenmodul
