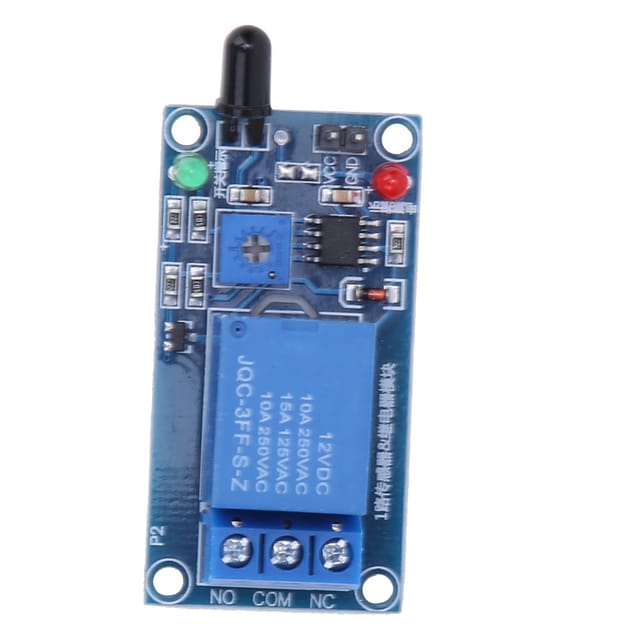

12v Infrarot-flammenerkennungsrelaismodul

Willkommen in unserem Shop! Präziser und zuverlässiger Flammenmelder, ideal für Ihre Brandschutzprojekte. Dieses Modul erkennt Flammen oder Lichtquellen mit Wellenlängen zwischen 760 nm und 1100 nm. Der Testabstand mit einem Feuerzeug beträgt 80 cm; je größer die Flamme, desto größer der Erfassungsabstand. Der Erfassungswinkel beträgt ca. 60 Grad, wodurch das Modul besonders empfindlich auf das Flammenspektrum reagiert. Die Empfindlichkeit ist über das blaue digitale Potentiometer einstellbar. Der Komparatorausgang löst das Relais direkt aus. Der Ausgang ist mit einer blauen Klemmenleiste für einfache Verdrahtung ausgestattet. Technische Daten: - Produkttyp: Brandmelder - Abmessungen: 50 x 26 mm (1,97 x 1,02 Zoll) - Dicke: 19 mm (0,75 Zoll) - Versorgungsspannung: 12 V DC (Eingang) - Strom: > 150 mA - Last: 250 V AC 10 A oder 30 V DC 10 A Gebrauchsanweisung: 1. Der Flammensensor ist hochempfindlich gegenüber Flammen und reagiert auch auf Sonnenlicht. Er wird häufig für Brandmeldeanlagen und ähnliche Anwendungen eingesetzt. 2. Durch Einstellen des Potentiometers lässt sich der Schwellenwert für die Flammenintensität festlegen. Sobald die Flamme den eingestellten Schwellenwert überschreitet, schaltet das Relais und der gemeinsame Anschluss wird mit dem Öffnerkontakt verbunden. Unterschreitet die Flamme den Schwellenwert, schaltet das Relais und der gemeinsame Anschluss wird mit dem Schließerkontakt verbunden. 3. Die drei Anschlüsse – gemeinsamer Anschluss, Öffnerkontakt und Schließerkontakt – entsprechen einem zweipoligen Schalter. Ist die Relaisspule bestromt, ist der gemeinsame Anschluss mit dem Öffnerkontakt verbunden; ist sie stromlos, ist der gemeinsame Anschluss mit dem Schließerkontakt verbunden. 4. Sensor und Flamme müssen einen bestimmten Abstand einhalten, um Beschädigungen des Sensors durch hohe Temperaturen zu vermeiden. Der Abstand mit einem Feuerzeug beträgt 80 cm; je größer die Flamme, desto größer muss der Messabstand sein. Lieferumfang: 1 x Brandmelder
