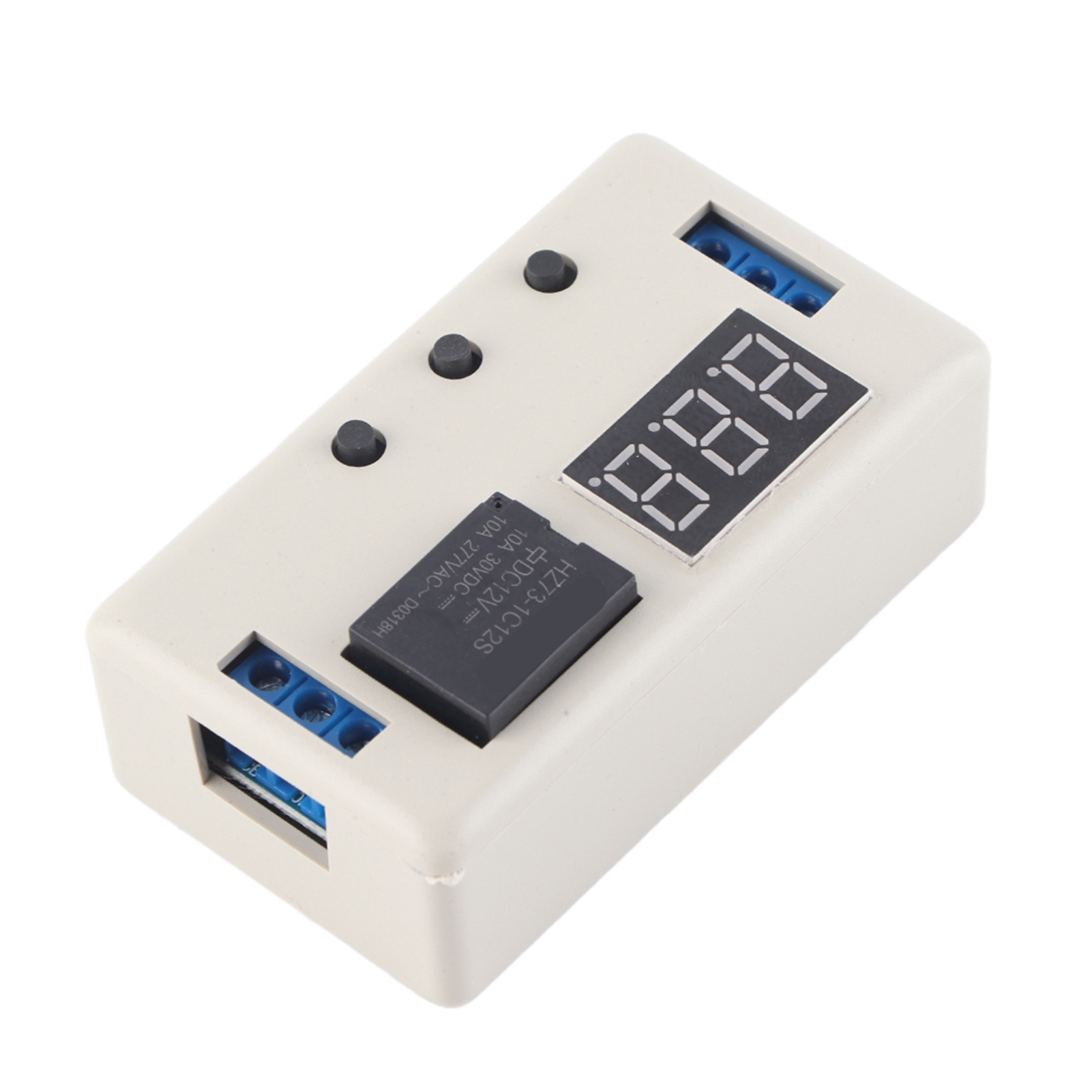

12v Led-anzeige, Einstellbares Zeitrelais, Automatisierungssteuerungs-schaltmodul

1. Verbesserte Verpolungssicherheit der Stromversorgung. 2. Optische Koppler trennen Ein- und Ausgang und erhöhen so die Störfestigkeit. 3. Einstellparameter bleiben auch bei Stromausfall erhalten. 4. Hohe Stabilität, Leiterplatten in Industriequalität, SPS-Klasse. 5. Dauerhafte Spannungsversorgung am Signalanschluss. Merkmale: Verbesserte Verpolungssicherheit der Stromversorgung. Optische Koppler trennen Ein- und Ausgang und erhöhen so die Störfestigkeit. Einstellparameter bleiben auch bei Stromausfall erhalten. Hohe Stabilität, Leiterplatten in Industriequalität, SPS-Klasse. Dauerhafte Spannungsversorgung am Signalanschluss. Vielseitige Funktionen für unterschiedlichste Anwendungsbereiche. Geringer Stromverbrauch, hohe Leistung. Breites Anwendungsspektrum für vielfältige Einsatzgebiete. Spezifikation: Material: Kunststoff Gewicht: 42 g Spannung: 12 V Relaiskapazität: AC 220 V 10 A / DC 30 V 10 A Ruhestrom: 20 mA Betriebsstrom: 50 mA Signalspannung: 4 V ~ 20 V Lebensdauer: 100.000 Schaltzyklen Betriebstemperatur: -40 °C ~ 85 °C Abmessungen: 64,2 × 34,8 × 18,5 mm Anleitung: 1. Das Signal schaltet das Relais ein. Nach Ablauf der Zeit schaltet das Relais während der Verzögerungszeit ab. A: Erneute ungültige Auslösung B: Erneute Auslösung zum Neustart der Zeitmessung C: Neustart des Relais zum Beenden der Zeitmessung 2. Die Zeitintervalle T1 (Beginn der Signalauslösung), T2 (Einschaltzeitpunkt des Relais) und T3 (Abschaltzeitpunkt/Rücksetzung) sind einstellbar. 3. Zyklische Anwendung: T1 verbinden, T2 trennen, und die Zyklen werden unbegrenzt wiederholt. T1 und T2 sind beide einstellbar. Bei einem Signal schaltet das Relais ein und bleibt eingeschaltet. Sobald das Signal ausfällt, startet die Zeitmessung. Nach Ablauf der Zeit schaltet das Relais aus. Während der Verzögerung wird erneut ein Signal ausgegeben. Die Verzögerung wird aufgehoben, das Signal ausfällt und die Zeitmessung beginnt von neuem. Lieferumfang: 1 x Zeitrelais
