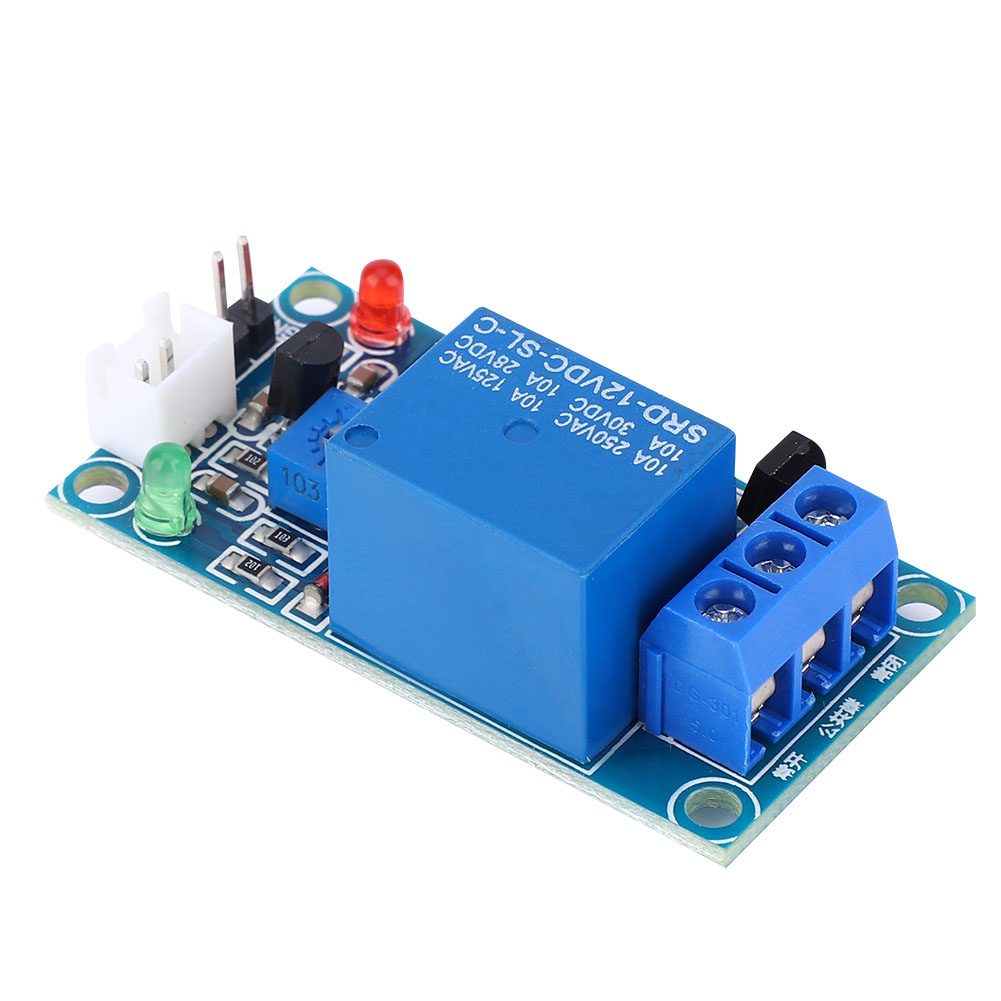

12v Lichtschalter-fotowiderstands-erkennungssensor-relaismodul Mit Verlängerungskabel

1. Der Lichtsensor misst die Lichtintensität und steuert mit einem eigenen Relais direkt die Last. 2. Die Empfindlichkeit lässt sich über ein Potentiometer einstellen. Der Schwellenwert des Anlaufrelais wird durch Verstellen des Potentiometers festgelegt. Unterhalb dieses Schwellenwerts schaltet das Modulrelais. Bei Helligkeit schaltet es. 3. Die 12-V-Stromversorgung ist ausschließlich für die Relais vorgesehen. Der integrierte Spannungsregler 78L05 dient als Sensorkomparator und sorgt so für einen stabilen und zuverlässigen Betrieb. 4. Der integrierte Optokoppler schützt das Ansteuerrelais und gewährleistet einen zuverlässigen Betrieb. 5. Vier Befestigungslöcher ermöglichen eine einfache Montage. 6. Die Licht- und Helligkeitserkennung erfolgt über ein Potentiometer, das die Helligkeit des Ventils erfasst und mit einem eigenen Relais steuert. 7. Kann als Helligkeitssensor für verschiedene Straßenlaternen verwendet werden, die sich nachts automatisch einschalten und tagsüber automatisch ausschalten. Auch für die Steuerung und Automatisierung von Bordnetzen geeignet. Produkttyp: Lichtsteuerungsmodul. Versorgungsspannung: 12 V DC. Stromstärke: > 100 mA. Last: 250 V 10 A AC oder 30 V 10 A DC (auch bei geringerer Stromstärke verwendbar). Modulanleitung: 1. Das Fotowiderstandsmodul reagiert besonders empfindlich auf Umgebungslicht und dient üblicherweise zur Helligkeitsmessung. 2. Unterschreitet die Umgebungshelligkeit den eingestellten Schwellenwert, schließt das Relais und der gemeinsame Anschluss ist mit dem Öffner verbunden. Überschreitet die Umgebungshelligkeit den eingestellten Schwellenwert, öffnet das Relais und der gemeinsame Anschluss ist mit dem Schließer verbunden. 3. Die drei Anschlüsse (gemeinsamer Anschluss, normalerweise offen, normalerweise geschlossen) entsprechen einem Doppelschalter. Wenn die Relaisspule bestromt ist, ist der gemeinsame Anschluss geöffnet und der normalerweise offene Anschluss verbunden. Im stromlosen Zustand sind der gemeinsame Anschluss und der normalerweise geschlossene Anschluss geschlossen. 1 x Lichtsteuerungsmodul (mit Kabel)
