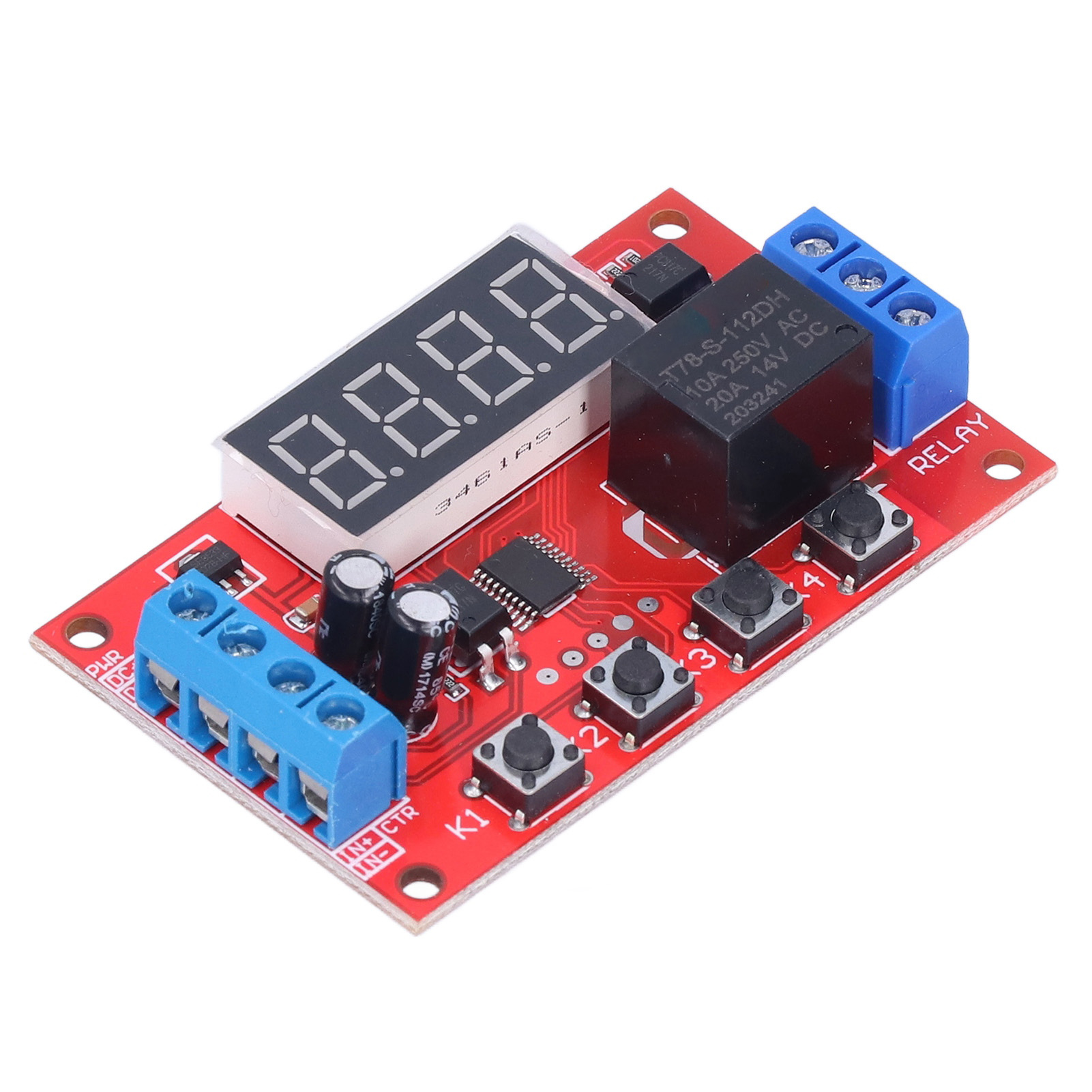

12v-relaismodul, Digitaler, Programmierbarer Zeitverzögerungs-triggerschalter Mit Optokoppler-isolation

1. Multifunktionales Relais: Das Modul verfügt über 32 Funktionen, die je nach Bedarf ausgewählt werden können. 2.Verpolungsschutz: Dank des Verpolungsschutzes wird das Modul durch falsche Stromversorgung nicht beschädigt. 3.Hohe Genauigkeit: Der Zeitbereich liegt zwischen 0,1 s und 999 min, die Genauigkeit bei 0,01 s. Dies gewährleistet einen präzisen und zuverlässigen Betrieb. 4.Energiesparmodus: Durch den geringen Stromverbrauch und die Energiespareinstellungen kann die Anzeige deaktiviert werden, um die Lebensdauer des Relais zu verlängern. 5.Vielseitige Anwendungsmöglichkeiten: Geeignet für die Steuerung von Wasserpumpen, Motoren, LED-Streifen, Magnetventilen usw. Artikeltyp: Relaismodul Relaisspannung: 12 V Eingangsspannung: 12 V DC Ausgangslast: Bis 30 V DC, maximal 10 A; bis 250 V AC, maximal 5 A. Triggersignal: High-Pegel: 12 V, Low-Pegel: 0 V; Ruhestrom: 20 mA; Betriebsstrom: 60 mA; Betriebstemperatur: -25 °C bis 85 °C; Speicherfunktion bei Stromausfall: Ja; Beschreibung der Arbeitsparametereinstellung: Halten Sie die Taste K1 gedrückt. Nach 2 Sekunden erscheint „P-xx“ im Display. Drücken Sie K2 und K3, um den Betriebsmodus zu ändern. Nach Auswahl des Betriebsmodus drücken Sie kurz die Taste K1, um die A-Zeit einzustellen. Im Display erscheint „Axxx“. Passen Sie nun die A-Zeit mit den Tasten K2 und K3 an. Drücken Sie die Taste K4, um die Position des Dezimaltrennzeichens festzulegen. Nach der Einstellung der A-Zeit drücken Sie die Taste K1, um die B-Zeit einzustellen. Im Display erscheint „bxxx“. Passen Sie nun die B-Zeit mit den Tasten K2 und K3 an. Drücken Sie die Taste K4, um die Position des Dezimaltrennzeichens festzulegen. Nachdem die B-Zeit eingestellt wurde (wenn der Modus den Parameter C-Zyklusnummer hat), drücken Sie die Taste K1 erneut, um die C-Zyklusnummer einzustellen. Auf dem Bildschirm wird Cxxx angezeigt. Drücken Sie nun die Tasten K2 und K3, um den Parameter C-Zyklusnummer zu ändern. Kurzes Drücken der Tasten K2 und K3 bedeutet +1 und -1, langes Drücken bedeutet schnelles +10 und -10. Nach Abschluss der Einstellung drücken Sie die Taste K1 einmal, um den Einstellungsmodus zu verlassen und alle Parameter zu speichern. Position des Dezimalpunkts und Beschreibung der Zeiteinheit: x,xx, Dezimalpunkt an der Hunderterstelle, Zeitbereich 0,01–9,99 Sekunden; xx, Dezimalpunkt an der Zehnerstelle, Zeitbereich 0,1–99,9 Sekunden; xxx, kein Dezimalpunkt, Zeitbereich 1–999 Sekunden; xxx, Dezimalpunkt an der Einerstelle, Zeitbereich 1–999 Minuten. Display ausschalten: Im Ruhezustand K4 drücken, um das Display auszuschalten, und erneut drücken, um es wieder einzuschalten. Betriebsmodi (32 Arten): P-11: Tippbetrieb, schaltet bei Signal ein, ohne Signal aus. P-12: Selbstverriegelnder Betrieb, Relaiszustand ändert sich nach jedem Auslösen einmal. P-13: Nach dem Auslösen schaltet das Relais ein und nach einer Verzögerungszeit A aus; Auslösung ist während der Verzögerung nicht möglich. P-14: Nach dem Auslösen zieht das Relais an und trennt nach einer Verzögerung von A Sekunden; während dieser Verzögerung wird es erneut ausgelöst und die Zeitmessung fortgesetzt. P-15: Nach dem Auslösen zieht das Relais an und schaltet nach einer Verzögerung von A Sekunden ab; während dieser Verzögerung wird die kumulative Zeitmessung gestartet. P-16: Nach dem Auslösen zieht das Relais an und trennt nach einer Verzögerung von A Sekunden; während dieser Verzögerung wird ein Reset ausgelöst (Relais trennt). P-17: Nach dem Auslösen ist das Relais für die Dauer des Signals geschlossen, das Eingangssignal verschwindet, und es trennt nach einer Verzögerung von A Sekunden; während dieser Verzögerung wird das Relais erneut ausgelöst und bleibt geschlossen. Die Zeitmessung stoppt, bis das letzte Signal verschwindet, und nach der Trennung wird die Verzögerung von A Sekunden fortgesetzt. P-18: Nach dem Einschalten schließt das Relais sofort und schaltet nach einer Verzögerung von A Sekunden ab; bis zum nächsten Einschalten. P-21: Das Relais schließt nach einer Verzögerung von A Sekunden. P-22: Es wird ein Dauersignal ausgegeben. Nach Ablauf der Zeit A schließt das Relais; das Signal verschwindet und das Relais öffnet. P-23: Wenn das Signal länger als die Zeit A ausbleibt, schließt das Relais; solange ein Signal anliegt, öffnet das Relais. P-24: Dauersignal anlegen. Nach Ablauf der Zeit A schließt das Relais; wenn das Signal länger als die Zeit A ausbleibt, öffnet das Relais. P-25: Dauersignal anlegen. Nach Ablauf der Zeit A schließt das Relais; nach erneutem Dauersignal öffnet das Relais nach der Zeit A. P-26: Signal anlegen. Das Relais öffnet nach der Zeit A, wenn es geschlossen ist; nach dem Verschwinden des Signals schließt das Relais erneut für A Sekunden und schaltet dann ab. P-27: Bei einem Impulssignal (steigende oder fallende Flanke) öffnet das Relais; liegt kein Impulssignal an, zieht das Relais nach einer Verzögerung von A an (dauerhaft hoher oder dauerhaft niedriger Pegel wird als kein Impuls gewertet). P-28: Nach dem
