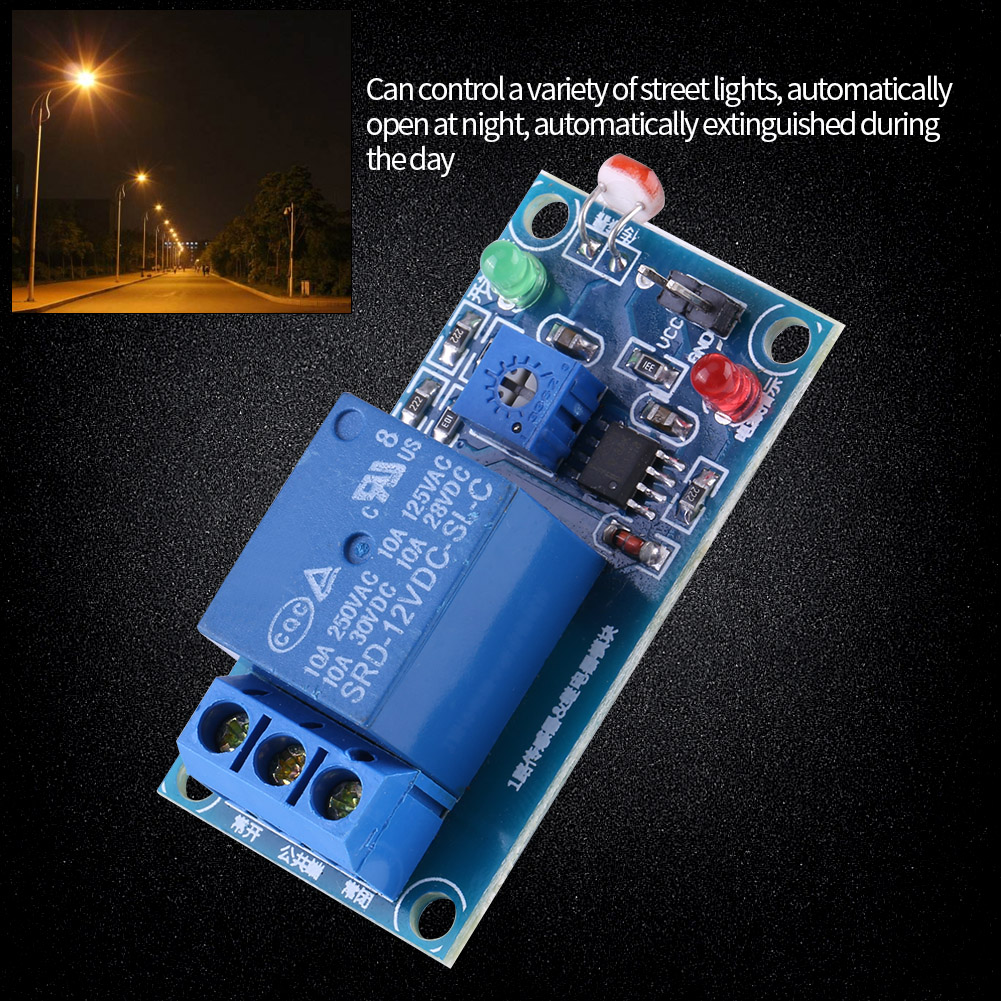

12v Stabiles Fotoelektrisches Schaltmodul Mit Fotowiderstand Und Relaismodul

Willkommen in unserem Shop! Dieser Schalter nutzt einen Fotowiderstand zur Lichtintensitätsmessung und sein hochwertiges Relais kann eine Last direkt steuern. Über das Potentiometer lässt sich die Empfindlichkeit anpassen und die Auslöseschwelle des Relais einstellen: Unterhalb dieser Schwelle schaltet das Relais, oberhalb schaltet es. Die Eingangsspannung beträgt 12 V DC und ist speziell für das Relais ausgelegt. Ein 78L05-Reglertransistor sorgt für erhöhte Stabilität und Zuverlässigkeit. Die optogekoppelte Relais-Steuerschaltung schützt den Chip und gewährleistet optimale Leistung. Dieses Gerät findet breite Anwendung in der Lichterkennung, Helligkeitsmessung, als Lichtschalter, Straßenbeleuchtungssteuerung und in Automatisierungsanlagen. Technische Daten: - Spannung: 12 V DC - Strom: >100 mA - Belastbarkeit: 250 V 10 A AC; oder 30 V 10 A DC - Leiterplattengröße: 5 x 2,6 cm (1,96 x 1,02 Zoll) Anleitung: 1. Das Fotowiderstandsmodul reagiert auf Umgebungslicht und wird üblicherweise zur Helligkeitsmessung eingesetzt. 2. Das Relaismodul wird aktiviert, wenn das Umgebungslicht schwächer als der eingestellte Schwellenwert ist; die Anschlüsse COM und NO sind verbunden. Es wird deaktiviert, wenn das Licht heller als der Schwellenwert ist; COM ist dann mit dem Anschluss NC verbunden. 3. Die Anschlüsse COM, NO und NC entsprechen einem Wechselschalter. Wenn die Relaisspule erregt ist, ist COM mit NO verbunden; wenn sie nicht erregt ist, ist COM mit NC verbunden. Lieferumfang: 1 x Fotowiderstandsschalter
