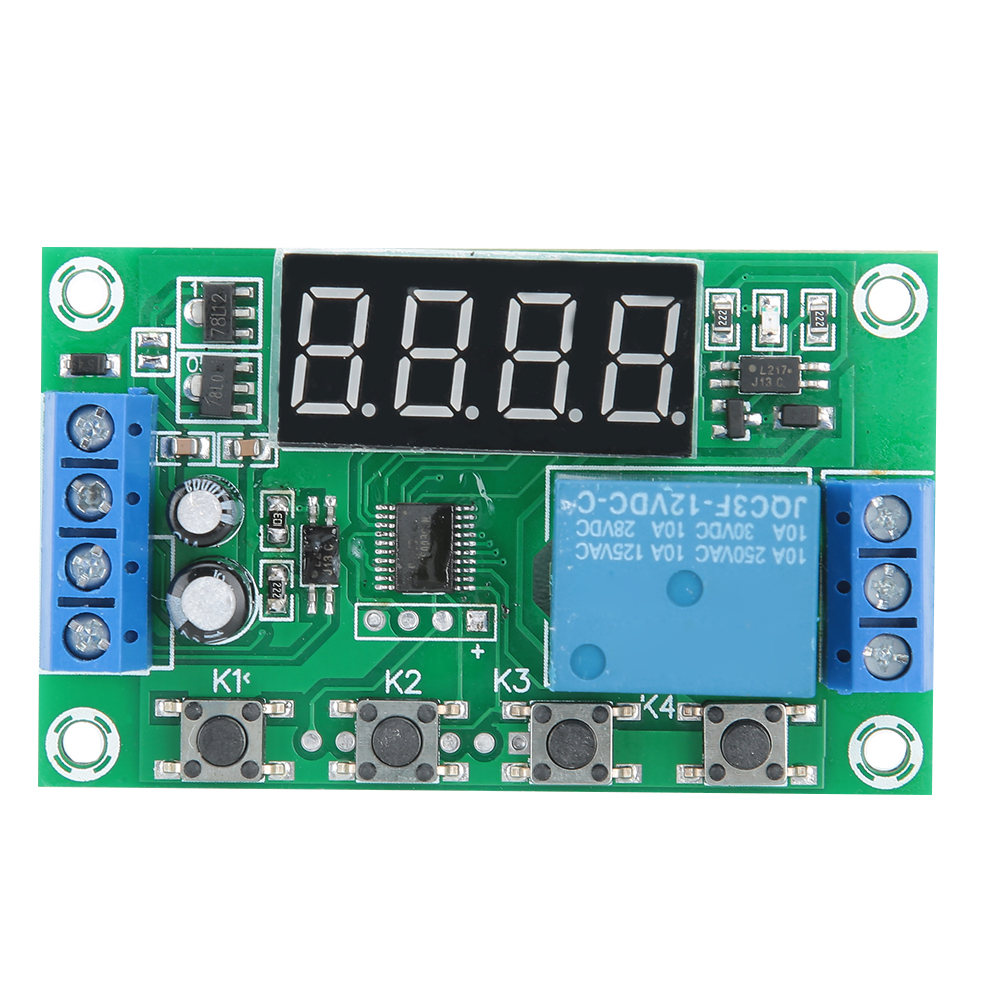

12v Unidirektionales Relais Mit Zeitverzögerung Und Zyklischer Auslösung, Multifunktional Und Einstellbar.

1. Dieses Modul bietet 24 gängige Funktionen für ein breites Anwendungsspektrum. Es kann Magnetventile, Wasserpumpen, Elektromotoren, LED-Streifen usw. steuern. 2. Ausgangsleistung: Dieses Produkt kann eine DC- oder AC-Last bis zu 5 A steuern. 3. Der Zeitbereich ist von 0,01 Sekunden bis 999 Minuten einstellbar und deckt somit alle Ihre Bedürfnisse ab. 4. Hergestellt aus hochwertigen Materialien, zeichnet sich dieses Relaismodul durch eine lange Lebensdauer aus. 5. Es ist einfach zu bedienen und erfordert keine komplizierte Handhabung. Artikeltyp: Relaismodul. Verdrahtungsbeschreibung: 1. DC+: Pluspol der DC-Stromversorgung 2. DC-: Minuspol der DC-Stromversorgung 3. IN+: Pluspol des Signaleingangs 4. IN-: Minuspol des Signaleingangs. 5. NO: Öffner des Relais. Das Relais ist vor dem Ansaugen gesperrt und nach dem Ansaugen mit dem COM-Anschluss kurzgeschlossen. 6. COM: Gemeinsamer Anschluss des Relais. 7. NC: Normalerweise geschlossener Anschluss des Relais; das Relais ist vor dem Ansaugen mit dem COM-Anschluss kurzgeschlossen und nach dem Ansaugen gesperrt. Tastenansteuerung: Positive Ansteuerung: Kurzschluss zwischen DC- und IN-, DC+ und IN+ sind mit dem Taster verbunden. Negative Ansteuerung: Kurzschluss zwischen DC+ und IN+, DC- und IN- sind mit dem Taster verbunden. Funktionsliste: P-11: Ruckartiges Ansteuern (ein Signal aktiviert das Ansaugen des Relais; das Signal verschwindet und das Relais stoppt). P-12: Selbstverriegelnd (ein Signal aktiviert das Ansaugen des Relais, ein weiteres Signal stoppt es). P-13: Ein Signal bewirkt, dass das Relais nach einer Sekunde Ansaugen automatisch stoppt; die Ansteuerung ist während dieser Zeit inaktiv. P-14: Nach einem Signal stoppt das Relais nach A Sekunden Ansaugen automatisch; der Timer wird während der Verzögerung ausgelöst. P-15: Nach einem Signal stoppt das Relais nach A Sekunden Ansaugen automatisch. Der Timer wird während der Verzögerung ausgelöst. P-16: Nach Anlegen eines Signals schaltet das Relais nach A Sekunden automatisch ab; der Reset wird während der Verzögerung ausgelöst. P-17: Nach Anlegen eines Signals schaltet das Relais an, das Eingangssignal wird getrennt, die Stromzufuhr wird nach A Sekunden unterbrochen und das Signal bleibt während der Verzögerung am Ausgang erhalten. P-18: Beim Einschalten schaltet das Relais sofort ein; nach einer Verzögerung von A Sekunden wird die Stromzufuhr bis zum nächsten Einschalten unterbrochen. P-21: Nach Anlegen eines Signals schaltet das Relais nach einer Verzögerung von A Sekunden ein. P-22: Nach Anlegen eines Signals schaltet das Relais nach mehr als A Sekunden ein, das Signal verschwindet und das Relais schaltet ab. P-23: Nach mehr als A Sekunden ohne Signal schaltet das Relais ein; ein neues Signal erscheint und das Relais schaltet ab. P-24: Ein Signal liegt an. Nach mehr als A Sekunden schaltet das Relais ein. Nachdem das Signal für mehr als A Sekunden verschwunden ist, schaltet das Relais ab. P-25: Ein Signal liegt an. Nach mehr als A Sekunden schaltet das Relais ein und nach einem neuen Signal für A Sekunden wieder aus. P-26: Ein Signal liegt an. Das Relais schaltet nach A Sekunden Ansaugung aus. Das Signal verschwindet, und das Relais schaltet erneut für A Sekunden ein und schaltet dann aus. P-27: Ein Impulssignal wird erkannt; das Relais schaltet aus. Fehlt ein Impulssignal, wartet das Relais A Sekunden, bevor es ansaugt (ein kontinuierliches Signal oder das Verschwinden des Signals wird als Fehlen eines Impulssignals gewertet). P-28: Nach dem Einschalten aktiviert sich das Relais nach einer Verzögerung von A Sekunden und bleibt bis zum Ausschalten aktiv. P-31: Nach dem Einschalten aktiviert sich das Relais für A Sekunden, deaktiviert sich für B Sekunden und erzeugt so eine Endlosschleife, die erst beim Ausschalten endet. P-32: Ein Signal liegt an, und die Endlosschleife P-31 startet. Wenn das Signal verschwindet, stoppt die Schleife P-33: Ein Signal startet die Endlosschleife P-31; ein anderes Signal beendet sie. P-34: Nach dem Einschalten aktiviert sich das Relais nach einer Verzögerung von A Sekunden und deaktiviert sich nach B Sekunden Ansaugung wieder. P-35: Es liegt ein Signal an. Nach einer Verzögerung von A Sekunden aktiviert sich das Relais und deaktiviert sich nach B Sekunden Ansaugung wieder. P-36: Es liegt ein Signal an. Nach mehr als A Sekunden aktiviert sich das Relais, deaktiviert sich nach B Sekunden Ansaugung wieder, das Signal erlischt und der Zyklus wird zurückgesetzt. P-37: Es liegt ein Signal an; das Relais deaktiviert sich automatisch nach A Sekunden Ansaugung und dann B Sekunden nach der ersten Deaktivierung. Die Signalauslösung ist während der Intervalle A und B inaktiv. P-38: Es liegt ein Signal an; das Relais deaktiviert sich automatisch nach A Sekunden Ansaugung, dann B Sekunden nach der ersten Deaktivierung und schließlich nach weiteren A Sekunden Ansaugung. P-41: Solange ein Signal anliegt, wird keine Aktion ausgeführt; das Auslösesignal erlischt. P-42: Das Relais aktiviert
