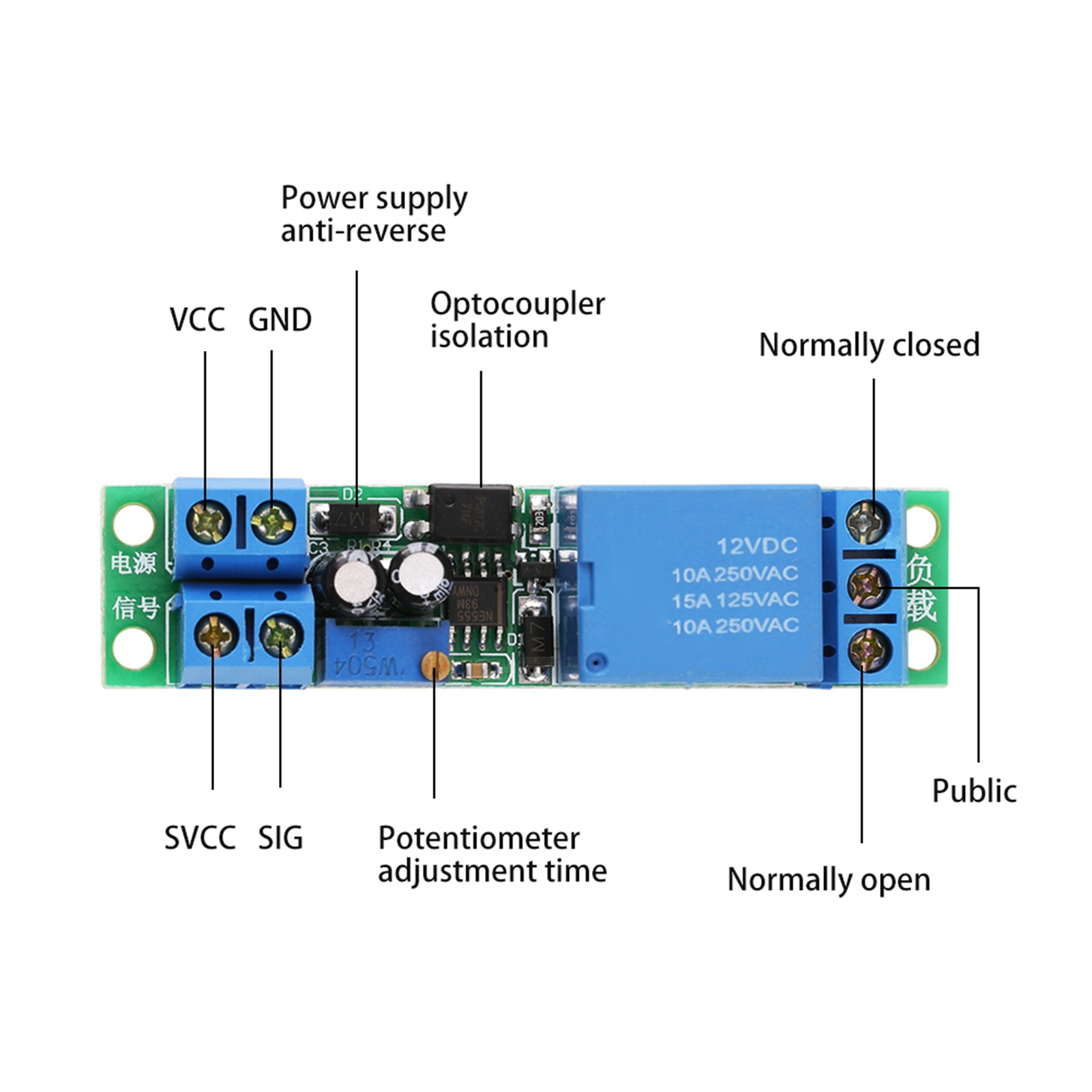

12v Zeitverzögerungsrelaismodul

Willkommen in unserem Shop! Entdecken Sie unser 12-V-Triggerverzögerungsrelaismodul, das für eine zuverlässige und vielseitige Steuerung Ihrer Elektronikprojekte entwickelt wurde. Dieses Modul arbeitet mit einer einstellbaren Triggerverzögerung und ist bei wiederholter Triggerung effektiv. **Hauptmerkmale:** - Betriebsspannung: DC 12 V - Belastbarkeit: AC 250 V 10 A; DC 30V 10A - Verzögerungszeit: Einstellbar über Potentiometer (im Uhrzeigersinn drehen zum Verringern, gegen den Uhrzeigersinn zum Erhöhen), Standardwert 0 bis 25 Sekunden. Für längere Verzögerungen ersetzen Sie einfach den Kondensator oder das Potentiometer durch ein größeres. - Schutz: Stromversorgungsanschluss mit Verpolungsschutzdiode zum Schutz der Schaltung. - Triggersignal: Akzeptiert High- oder Low-Pegel-Signale, geeignet für industrielle Steuerungen, und das Modul kann wiederholt getriggert werden. - Abmessungen: Ca. 67 x 16 mm (2,64 x 0,62 Zoll) **Funktionsprinzip:** 1. Einschalten (12V oder 5V): Das Relais wird sofort aktiviert; der NO-Anschluss wird mit dem COM-Anschluss verbunden. 2. Das Relais deaktiviert sich nach 0 bis 25 Sekunden; Der NC-Anschluss wird dann mit dem COM-Anschluss verbunden. 3. Das Relais bleibt deaktiviert, bis ein externes Triggersignal empfangen wird. 4. Liegt ein Triggersignal dauerhaft an, bleibt das Relais aktiviert, bis das Signal verschwindet. Anschließend deaktiviert es sich nach 0 bis 25 Sekunden. Zu diesem Zeitpunkt wird der NC-Anschluss mit dem COM-Anschluss verbunden. **Anwendungen:** Dieses Modul eignet sich ideal für Robotik, Verzögerungen beim Abschalten von Fahrzeuglampen, die Entwicklung intelligenter Produkte, Automatisierungsanlagen, SPS-Entwicklung, Hausautomation, Verzögerungen bei Diebstahlalarmen und die Entwicklung elektronischer Schaltungen. **Technische Daten:** - Formel zur Berechnung der Verzögerung: T(S) = 1,1 * R(Ω) * C(f). Beispielsweise ergibt sich bei einem 47 µF-Kondensator und einem 500 kΩ-Widerstand eine Verzögerungszeit von T = 1,1 * 0,000047 * 500000 = 25,85 Sekunden. **Lieferumfang:** - 1 x Zeitverzögerungsrelaismodul **Wichtiger Hinweis:** Bitte beachten Sie, dass dieses Produkt nach dem Zufallsprinzip entweder in der alten oder der neuen Version versendet werden kann. Bitte stellen Sie sicher, dass Sie dies vor der Bestellung berücksichtigen.
