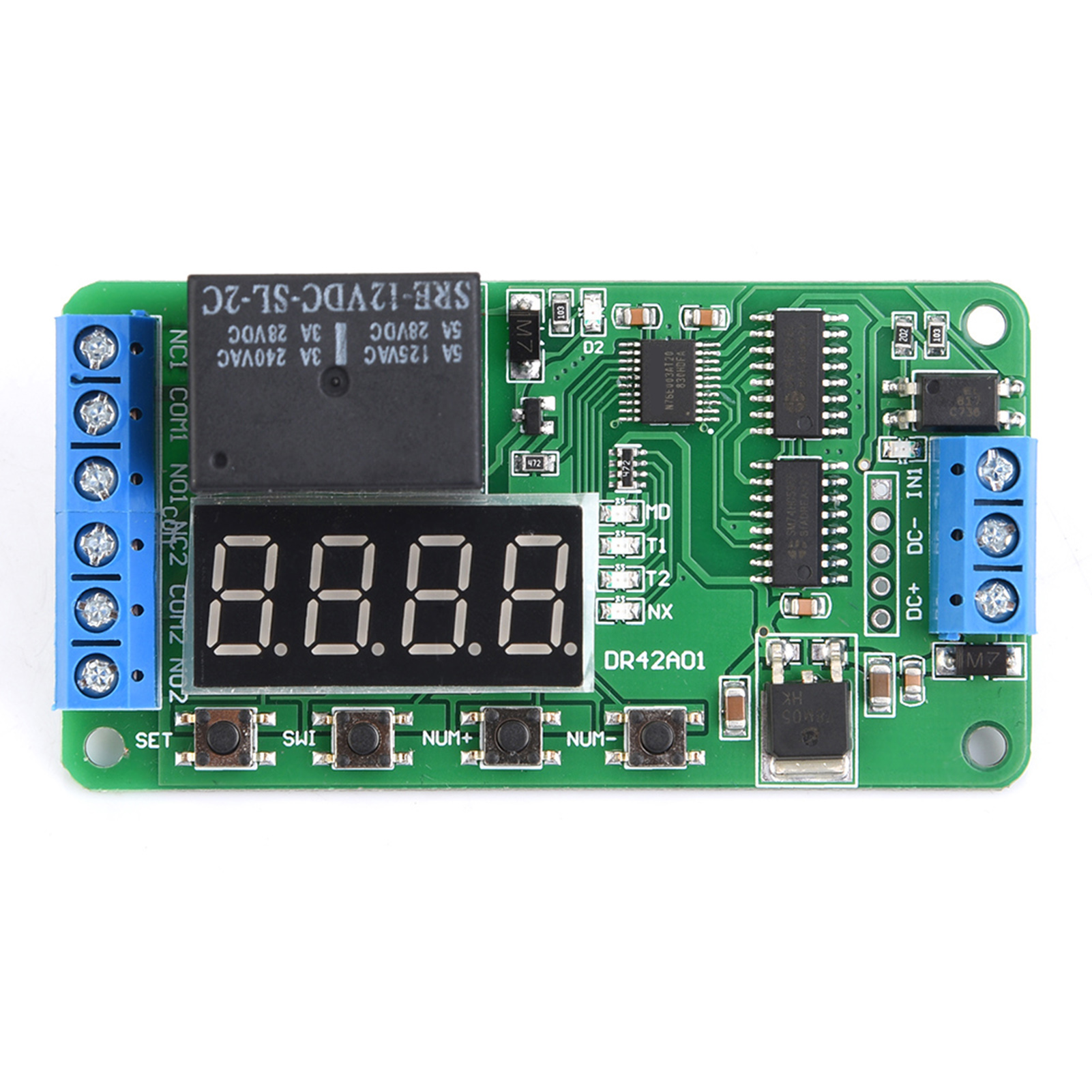

12v Zweikanal-multifunktions-dpdt-verzögerungsrelais-timer Dr42a01

1. Das multifunktionale Verzögerungsrelais-Steuermodul DR42A01 wurde für Kunden mit unterschiedlichen Anforderungen entwickelt. 2. Es verwendet einen Mikrocontroller als Hauptsteuereinheit, bietet 18 voreingestellte Funktionen und kann kundenspezifisch angepasst und um weitere Funktionen erweitert werden. 3. Das Modul verwendet hochwertige Relaismodule, Hochleistungstransistoren, rote Signalleuchten und eine doppelseitige Leiterplatte in Militärqualität für einen stabilen Betrieb und ist vielseitig in der Leistungssteuerung einsetzbar. 4. Der Benutzer kann über Tasten und Display eine der 18 Funktionen auswählen, deren Parameter einstellen und speichern sowie die aktuellen Funktionsparameter anzeigen. 5. Hinweis: Die Funktionen 1–8 starten automatisch nach dem Einschalten; die Funktionen 9–18 benötigen einen Low-Pegel-Impuls (Low-Pegel-Dauer ≥ 20 ms) zum Starten; Funktion 9 ist selbstverriegelnd; Funktion 10 ist ein Pegelregelungsmodus. Das multifunktionale Verzögerungsrelais-Steuermodul DR42A01 wurde für Kunden mit unterschiedlichen Anforderungen entwickelt. Es verwendet einen Mikrocontroller als Hauptsteuereinheit, bietet 18 voreingestellte Funktionen und ermöglicht die Anpassung und Erweiterung um weitere spezifische Funktionen. Das Modul verwendet hochwertige Relaismodule, Hochleistungstransistoren, rote Signalleuchten und eine doppelseitige Leiterplatte in Militärqualität für einen stabilen Betrieb und ist vielseitig in der Leistungssteuerung einsetzbar. Funktionsbeschreibung: Der Benutzer kann über Tasten und Display eine der 18 Funktionen auswählen, deren Parameter einstellen und speichern sowie die aktuellen Funktionsparameter anzeigen. Hinweis: Die Funktionen 1–8 starten automatisch nach dem Einschalten; die Funktionen 9–18 benötigen einen Low-Pegel-Impuls (Pegeldauer ≥ 20 ms) zum Auslösen; Funktion 9 ist selbstverriegelnd; Funktion 10 ist ein Pegelregelungsmodus. Funktion 1: Zeitgesteuertes Einschalten: Nach dem Einschalten schaltet das Relais nach Ablauf der eingestellten Zeit T1 ein. T1 ist zwischen 0,1 Sekunden und 270 Stunden einstellbar. Geben Sie an die Schnittstelle CH1 ein kurzes Impulssignal (Low-Pegel-Dauer ≥ 20 ms) aus. Wiederholen Sie diesen Vorgang einmal. Funktion 2: Zeitgesteuertes Ausschalten: Nach dem Einschalten schaltet das Relais nach Ablauf der eingestellten Zeit T1 wieder aus. T1 ist zwischen 0,1 Sekunden und 270 Stunden einstellbar. Senden Sie ein Low-Pulssignal an die IN1-Schnittstelle und wiederholen Sie die obige Funktion einmal. Funktion 3: Zeitgesteuertes Ein- und Ausschalten: Nach dem Einschalten schaltet das Relais nicht ein. Nach Ablauf der eingestellten Zeit T1 schaltet das Relais ein; nach Ablauf der eingestellten Zeit T2 schaltet es wieder aus. T1 ist zwischen 0,1 Sekunden und 270 Stunden einstellbar. Senden Sie ein Low-Pulssignal an die IN1-Schnittstelle und wiederholen Sie die obige Funktion einmal. Funktion 4: Zeitgesteuertes Ausschalten und Einschalten: Nach dem Einschalten schaltet das Relais sofort ein. Nach Ablauf der eingestellten Zeit T1 schaltet es wieder aus; nach Ablauf der eingestellten Zeit T2 schaltet es ein. T1 ist zwischen 0,1 Sekunden und 270 Stunden einstellbar. Senden Sie ein Low-Pulssignal an die IN1-Schnittstelle und wiederholen Sie die obige Funktion einmal. Funktion 5: Unbegrenzter Zyklusmodus A: Nach dem Einschalten schaltet das Relais nicht ein. Nach Ablauf der eingestellten Zeit T1 schaltet es ein; nach Ablauf der eingestellten Zeit T2 schaltet es wieder aus und wiederholt den oben beschriebenen Vorgang. Die Zeit T1 ist zwischen 0,1 Sekunden und 270 Stunden einstellbar. Senden Sie ein Low-Pulssignal an die IN1-Schnittstelle, um die Funktion neu zu starten. Funktion 6: Unbegrenzter Zyklusmodus B: Nach dem Einschalten zieht das Relais sofort an. Nach Ablauf der eingestellten Zeit T1 schaltet das Relais ab; nach Ablauf der eingestellten Zeit T2 schaltet das Relais wieder an, und der Vorgang wiederholt sich. Die Zeit T1 ist zwischen 0,1 Sekunden und 270 Stunden einstellbar. Senden Sie ein Low-Pulssignal an die IN1-Schnittstelle, um die Funktion neu zu starten. Funktion 7: Begrenzter Zyklusmodus A: Nach dem Einschalten zieht das Relais nicht an. Nach Ablauf der eingestellten Zeit T1 schaltet das Relais an; nach Ablauf der eingestellten Zeit T2 schaltet das Relais wieder ab, und der Vorgang wiederholt sich „NX“ Mal. T1 und T2 sind zwischen 0,1 Sekunden und 9999 Sekunden einstellbar, die Anzahl der Zyklen „NX“ zwischen 1 und 9999. Senden Sie ein Low-Pulssignal an die IN1-Schnittstelle, um die Funktion neu zu starten. Funktion 8: Begrenzter Zyklusmodus B: nach Beim Einschalten zieht das Relais sofort an. Nach Ablauf der eingestellten Zeit T1 schaltet das Relais ab; nach Ablauf der eingestellten Zeit T2 schaltet es wieder an. Dieser Vorgang wiederholt sich NX-mal. T1 und T2 sind zwischen 0,1 und 9999 Sekunden einstellbar, die Anzahl der Zyklen NX zwischen 1 und 9999. Ein Low-Impuls an der IN1-Schnittstelle startet die Funktion neu. Funktion 9: Se
