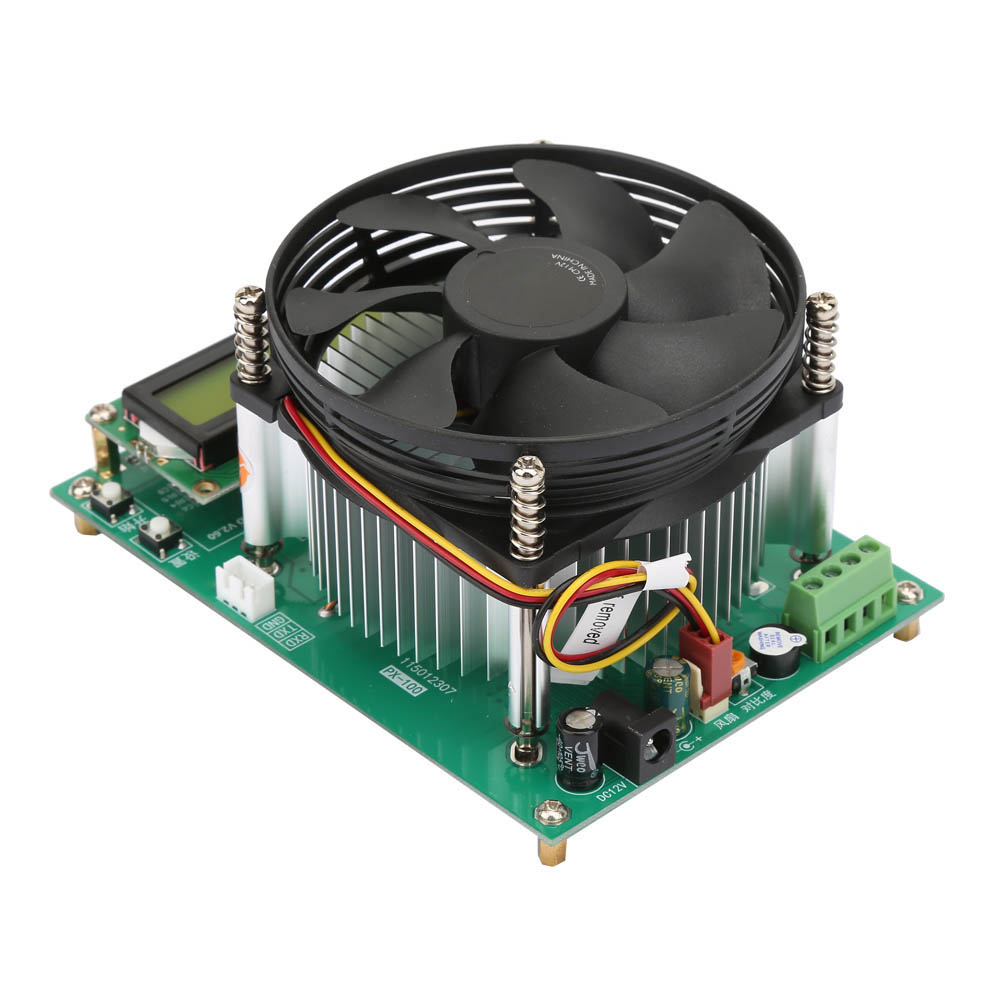

150-w-konstantstrom-elektroniklastplatine Zum Testen Der Batterieentladekapazität (modul)

1. 1602-Bit-LCD-Bildschirm für umfassende Informationsanzeige. 2. Ausgestattet mit einem 9-cm-CPU-Lüfter für sehr leisen Betrieb. 3. Mit Temperaturanzeige, unterstützt Entlade- und Spannungseinstellung. 4. Geeignet für Tests mit verschiedenen Lasten, Burn-In-Tests und Batterieentladekapazitätstests. 5. Maximale Lastleistung: 150 W, maximale Spannung: 60 V, maximaler Strom: 10 A. Beschreibung: Diese elektronische Lastplatine bietet ein hervorragendes Preis-Leistungs-Verhältnis. Sie verwendet zwei vollständig unabhängige 18-Bit-ADC-Chips und einen 15-ppm-Spannungs-Benchmark, was eine hohe Genauigkeit ermöglicht. Sie ist anderen elektronischen Lasten mit integriertem AD-Abtast-Digitaldisplay oder Batteriekapazitätstestern überlegen. Dank der Möglichkeit zur sekundengenauen Parameterkorrektur ist sie die optimale Wahl für DIY-Anwender. Merkmale: 1602-Bit-LCD-Bildschirm für umfassende Informationsanzeige. Ausgestattet mit einem 9-cm-CPU-Lüfter für sehr leisen Betrieb. Mit Temperaturanzeige, unterstützt Entlade- und Spannungseinstellung. Geeignet für Tests mit verschiedenen Lasten, Burn-In-Tests und Batterieentladekapazitätstests. Maximale Lastleistung 150 W, maximale Spannung 60 V, maximaler Strom 10 A. Spezifikationen: Spannung: DC 12 V ± 5 %; Lasttyp: Konstantstrom; Lastspannung: 0,5–60 V; Laststrom: 0–10 A; Maximale Leistung: 150 W; Spannungsmessgenauigkeit: ±(0,1 % + 0,05 % FS); Strommessgenauigkeit: ±(0,2 % + 0,1 % FS); Genauigkeit bei Konstantstrom: Strommessgenauigkeit + 1 d; Rauschen: 25 dD(A); Gewicht: ca. 341 g. Anleitung: Verdrahtungsschema für 2 Drähte (sicher und praktisch): Hinweis: Die beiden Drähte müssen jeweils an A+ und A- angeschlossen werden. V+ wird an A+ und V- an A- angeschlossen. Verdrahtungsschema für 4 Drähte: Hinweis: Alle 4 Drähte müssen vor der Verwendung vollständig angeschlossen sein. Die 4 Drähte gleichen Spannungsabfälle durch elektrische Leitungen bei hohem Strom aus und gewährleisten eine genauere Spannungsmessung. Für Fachleute wird diese Vorgehensweise empfohlen. Alle vier Drähte müssen korrekt angeschlossen sein, bevor Sie die Last einschalten. Falsche Verkabelung kann zu Schäden führen. Bitte stellen Sie daher sicher, dass die Verkabelung korrekt ist! Wie Sie auf dem Bild sehen, gibt es dicke und dünne Drähte. Die dicken Drähte dienen der Strommessung, die dünnen der Spannungsmessung. Selbstverständlich können Sie auch die dicken Drähte für alle Messungen verwenden. Unten sehen Sie die Bedienoberfläche. Die Bedienung ist sehr einfach (wenn „ON“ angezeigt wird, muss die Last angeschlossen sein, sonst ertönt ein Piepton und das Gerät funktioniert nicht). In der unteren linken Ecke des Bildschirms werden automatisch zwischen Leistung, Amperestunden (Ah), Temperatur und Zeit umgeschaltet. Sie können auch eine bestimmte Anzeige festlegen. „I“: Laststrom einstellen. „V“: Entladeschlussspannung einstellen. 1. Netzteil: DC 12 V. Last- und Netzteil müssen an zwei unabhängigen Stromquellen angeschlossen sein. 2. Nach dem Einschalten erscheint „Willkommen zur Verwendung“ auf dem Bildschirm. Dies bedeutet, dass das Gerät betriebsbereit ist. 3. Drücken Sie „Set“, um den Cursor zu bewegen und entsprechend der Cursorposition Werte zu addieren oder zu subtrahieren. Wenn sich der Cursor auf „I“ oder „V“ befindet, drücken Sie die Taste „Hinzufügen“ oder „Subtrahieren“, um die Strom- und Spannungseinstellungen zu ändern. 4. Schließen Sie das Gerät an die zu testende Stromquelle an und stellen Sie sicher, dass die Verkabelung korrekt ist. 5. Drücken Sie die Taste „Start“, um die elektronische Last zu starten/stoppen. Auf dem Bildschirm wird „EIN“ oder „AUS“ angezeigt. 6. Halten Sie die Taste „Start“ länger als 1 Sekunde gedrückt, um Amperestunden (Ah) und Zeit zurückzusetzen und die elektronische Last auszuschalten (falls eingeschaltet). 7. In der unteren linken Ecke des Bildschirms wird standardmäßig alle 2 Sekunden automatisch zwischen Leistung, Amperestunden (Ah), Temperatur und Zeit umgeschaltet. Halten Sie die Taste „Einstellen“ gedrückt und drücken Sie dann die Taste „Hinzufügen“, um umzuschalten. Die Anzeige wechselt dann nicht automatisch. Wenn Sie die automatische Umschaltung wieder aktivieren möchten, halten Sie die Taste „Einstellen“ gedrückt und drücken Sie dann die Taste „Subtrahieren“, bis in der unteren rechten Ecke des Bildschirms „Auto“ angezeigt wird. 8. Die Einstellungen werden nach einem Stromausfall automatisch gespeichert. Die elektronische Last muss nach der Wiederherstellung der Stromversorgung manuell gestartet werden. 9. Die Dauerleistung der Last hängt von der Betriebstemperatur ab. Bei zu hoher Temperatur sollte die Betriebsleistung reduziert werden. Erreicht die Kühlkörpertemperatur 87 °C, wird die Leistung automatisch reduziert. Bei einer Kerntemperatur von 91 °C schaltet sich das Gerät ab und muss nach dem Abkühlen manuell wieder eingeschaltet werden. 10. Der Laststrom wird automatisch an die Eingangsspannung angepasst. Beispiel: Bei einer Einstellung von 10 A u
