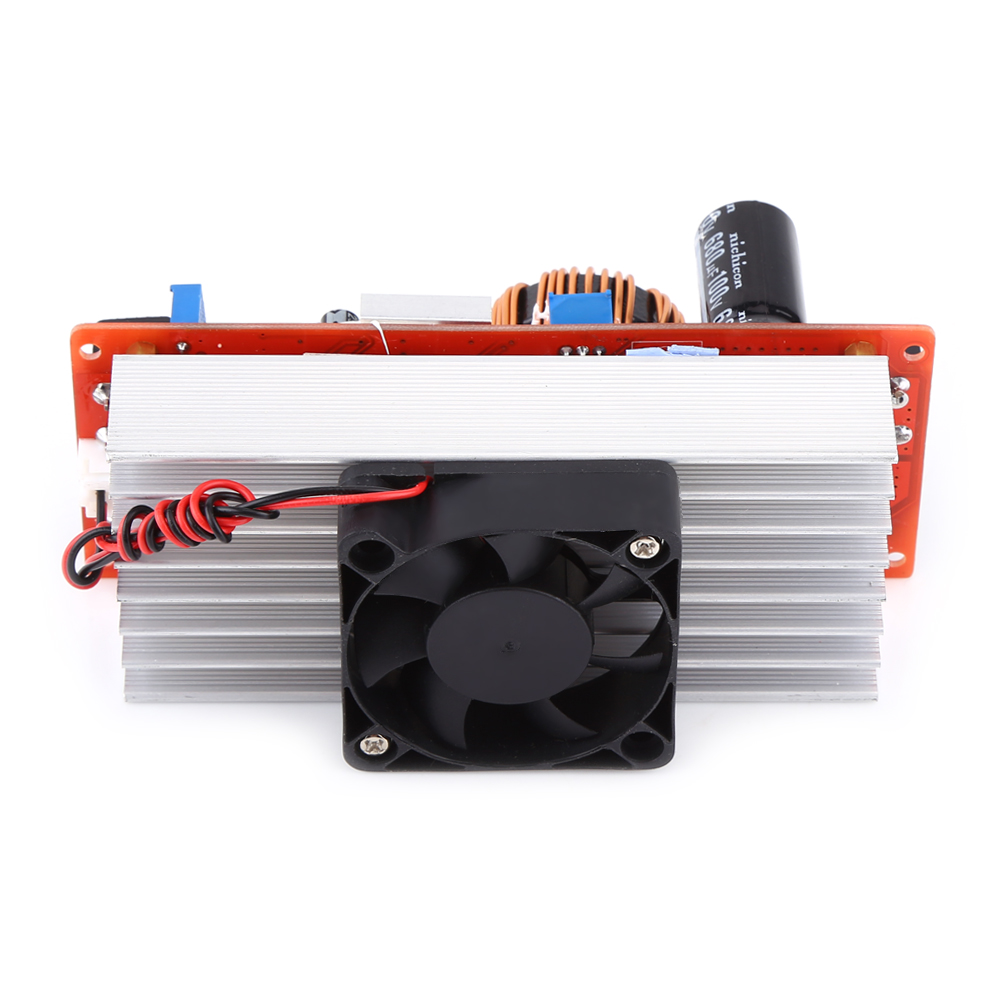

1500-w-30-a-dc/dc-aufwärtswandlermodul, Eingangsspannung 10–60 V, Ausgangsspannung 12–90 V

Willkommen in unserem Shop! Entdecken Sie unser nicht-isoliertes Boost-Netzteilmodul für robuste und zuverlässige Leistung. Dieses Modul eignet sich ideal für die Stromversorgung von Hochleistungs-LEDs, Motoren und anderen anspruchsvollen Anwendungen. **Technische Daten:** - **Hochleistungsspulen**: Zwei mit 1,2 mm Kupferdraht umwickelte Pulvereisenmagnete (Sendust) sorgen für verbesserte Effizienz. - **MOSFET mit niedrigem Widerstand**: 100 V/210 A MOSFET mit niedrigem Widerstand, geeignet für hohe Leistungen und Ströme, ideal für Hochleistungs-LEDs und Motoren. - **Verpolungsschutz**: Integrierter Verpolungsschutz durch einen MOSFET verhindert Schäden durch falsche Anschlüsse. - **Unterspannungsschutz**: Schützt Modul und Akku vor Tiefentladung bei Verwendung eines Akkus als Eingangsquelle. - **Effiziente Kühlung**: Verdickter Kühlkörper und intelligenter, temperaturgesteuerter Lüfter für optimale Leistung. Wärmeableitung. **Detaillierte Spezifikationen:** - **Typ**: Nicht isoliertes Boost-Modul - **Eingangsspannung**: DC 10 V bis 60 V - **Maximaler Eingangsstrom**: 30 A (bei einer Eingangsspannung von 10 V bis 30 V), 25 A (bei einer Eingangsspannung von 31 V bis 60 V) - **Ruhestrom**: 15 mA (erhöht sich bei der Umwandlung von 12 V auf 20 V) - **Ausgangsspannung**: 12 V bis 90 V (einstellbar, Standardwert: 19 V) - **Maximaler Ausgangsstrom**: 20 A (abhängig von der Differenz zwischen Eingangs- und Ausgangsspannung; je größer die Differenz, desto geringer der Ausgangsstrom). Verbessern Sie die Wärmeableitung, wenn der Strom 15 A überschreitet) - **Konstantstrombereich**: 0,8 A bis 20 A (±0,3 A) - **Verpolungsschutz**: Ja (MOS 150 A) - **Unterspannungsschutz**: Ja (einstellbar von 8 V bis 50 V, selbstwiederherstellend) - **Betriebstemperatur**: -40 °C bis +85 °C (bei zu hoher Temperatur die Wärmeableitung verbessern) - **Frequenz**: 150 kHz - **Umwandlungswirkungsgrad**: 92 % bis 97 % (der Wirkungsgrad hängt von Eingangs-/Ausgangsspannung und -strom ab; je geringer die Differenz, desto höher der Wirkungsgrad) - **Eingangsüberstromschutz**: Ja (automatischer Schutz bei Überschreitung des Eingangsstroms) 35 A; die Ausgangsspannung erhöht sich nicht) - **Kurzschlussschutz**: Ja (30-A-Eingangssicherung) - **Verdrahtungsmethode**: Klemmenblöcke (dicke Kupferdrähte verwenden) - **Maximale Ausgangsleistung**: Eingangsspannung × Maximalstrom (z. B. bei 12 V beträgt die maximale Leistung 12 V × 30 A = 360 W) - **Abmessungen**: 130 x 84 x 52 mm / 5,11 x 3,3 x 2,04 Zoll **Bedienungsanleitung:** - **Spannungseinstellung**: Schalten Sie das Modul ohne Last ein und drehen Sie dann das Potentiometer „V-ADJ“ im Uhrzeigersinn. Drehen Sie im Uhrzeigersinn, um die Spannung zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Aufgrund der hohen Ausgangsleistung kann die Reaktion beim Verringern der Spannung verzögert sein. **Stromeinstellung:** Vor dem Anschließen einer Last drehen Sie das Potentiometer „CC A-ADJ“ ca. 30 Umdrehungen gegen den Uhrzeigersinn, um den Ausgangsstrom zu minimieren. Drehen Sie es anschließend im Uhrzeigersinn, um den gewünschten Wert zu erreichen. Zum Laden einer Batterie schließen Sie den Ausgang erst an, wenn die Batterie vollständig entladen ist, da eine höhere Restenergie den Ladestrom reduziert. **Einstellung des Unterspannungsschutzes:** Schließen Sie bei einer 12-V-Batterie eine 10-V-Quelle an den Eingang an und stellen Sie RV1 (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern) so ein, dass die UVLO-LED leuchtet. Der Schutz ist dann auf 10 V eingestellt. Das bedeutet, dass das Modul die Spannung nicht mehr erhöht, wenn die Batteriespannung auf 10 V sinkt, und der Ausgang der Eingangsspannung entspricht. **Wichtige Hinweise:** 1. Die Ausgangsleitungen dürfen nicht vertauscht oder ein Kurzschluss verursacht werden. 2. Bei induktiver Last sollte die minimale Eingangsspannung höher (z. B. 24 V) und die maximale Ausgangsleistung reduziert (z. B. 500 W) sein. 3. Wenn Sie eine Speicherbatterie, ein Schaltnetzteil, ein Solarmodul oder einen Generator als Eingangsquelle verwenden, stellen Sie den Unterspannungsschutz auf einen niedrigeren Wert ein, um Schäden zu vermeiden. **Lieferumfang:** - 1 x Boost-Leistungsmodul Dieses Produkt verfügt über alle beschriebenen Funktionen, um einen zuverlässigen und sicheren Betrieb zu gewährleisten.
