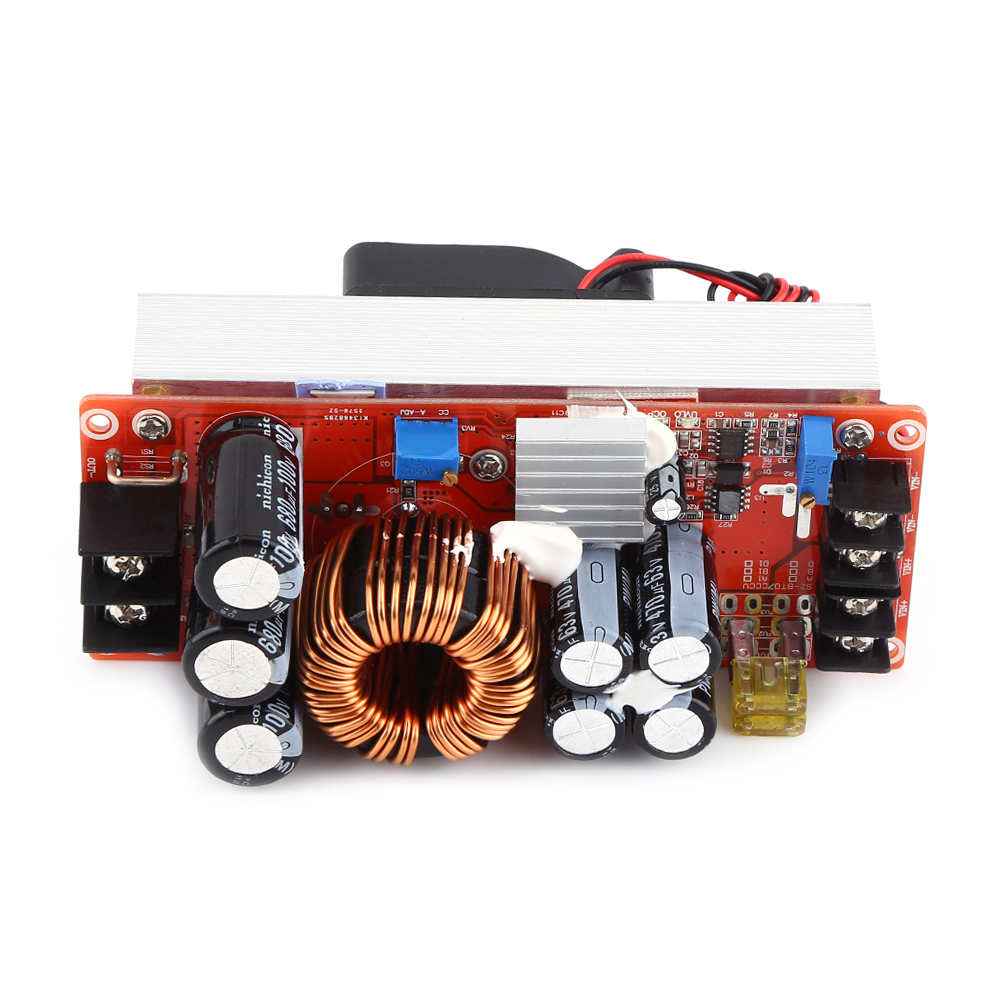

1500w 30a Dc-dc-aufwärtswandler-netzteilmodul, Eingang 10-60v, Ausgang 12-90v

1. Das Netzteilmodul verwendet doppelt verschweißte Magnete, die mit 1,2 mm Kupferdrähten gewickelt sind. 2. 100 V/210 A MOS-Transistor mit niedrigem Widerstand und hoher Eingangsleistung, geeignet für leistungsstarke LEDs und Motoren. 3. Verpolungsschutz durch MOS-Transistor verhindert Schäden durch falsche Verkabelung und ein Durchbrennen des Netzteils. 4. Unterspannungsschutz schützt Modul und Akku vor Tiefentladung bei Verwendung eines Akkus. 5. Verdickter Kühlkörper und intelligenter, temperaturgesteuerter Lüfter sorgen für optimale Wärmeableitung. Ein verdickter Kühlkörper und ein intelligenter, temperaturgesteuerter Lüfter sorgen für eine bessere Wärmeableitung. Spezifikationen: Typ: Nicht isoliertes Aufwärtswandlermodul (BOOST) Eingangsspannung: DC 10 V bis 60 V Max. Eingangsstrom: 30 A (Eingangsspannung 10 V bis 30 V), 25 A (Eingangsspannung 31 V bis 60 V) Ruhestrom: 15 mA (erhöht sich bei Umwandlung von 12 V auf 20 V) Ausgangsspannung: 12 V bis 90 V (einstellbar, Standardwert: 19 V) Max. Ausgangsstrom: 20 A (abhängig von der Eingangs- und Ausgangsspannungsdifferenz; je größer die Spannungsdifferenz, desto geringer der Ausgangsstrom. Bei Strömen über 15 A bitte die Wärmeabfuhr verbessern.) Konstantstrombereich: 0,8 A bis 20 A (+/- 0,3 A) Verpolungsschutz: Ja (150-A-MOSFET) Unterspannungsschutz: Ja (8 V bis 50 V einstellbar, selbstwiederherstellend) Betriebstemperatur: -40 °C bis +85 °C (bei zu hoher Temperatur bitte die Wärmeabfuhr verbessern) Frequenz: 150 kHz Wirkungsgrad: 92 % bis 97 % (Der Wirkungsgrad hängt von Eingangs-/Ausgangsspannung, Stromstärke und Spannungsdifferenz ab. Je geringer die Differenz, desto höher der Wirkungsgrad.) Eingangs-Überstromschutz: Ja (automatischer Schutz bei Eingangsstrom über 35 A; die Versorgungsspannung wird nicht erhöht.) Kurzschlussschutz: Ja (30-A-Eingangssicherung) Anschluss: Klemmen (bitte für hohe Ströme geeignet verwenden.) Kupferdraht) Max. Ausgangsleistung = Eingangsspannung * Maximalstrom (Bei 12 V Eingangsspannung beträgt die maximale Ausgangsleistung 12 V * 30 A = 360 W). Abmessungen: 130 x 84 x 52 mm / 5,11 x 3,3 x 2,04 Zoll. Anleitung: Spannungseinstellung: Schalten Sie das Modul ein, ohne es an eine Last anzuschließen. Drehen Sie dann das Potentiometer „V-ADJ“ im Uhrzeigersinn, um die Spannung zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Aufgrund der hohen Ausgangskapazität reagiert das Modul beim Ändern der Spannung von hoch auf niedrig etwas langsamer. Stromeinstellung: Drehen Sie das Potentiometer „CC A-ADJ“ etwa 30 Umdrehungen gegen den Uhrzeigersinn, um den Ausgangsstrom zu minimieren, bevor Sie die Last anschließen. Stellen Sie anschließend „CC A-ADJ“ im Uhrzeigersinn auf den gewünschten Stromwert ein. Wenn Sie das Modul zum Laden von Akkus verwenden, schließen Sie es erst an den Ausgang an, nachdem der Akku vollständig entladen ist. Je mehr Energie im Akku verbleibt, desto geringer ist der Ladestrom. Einstellung des Unterspannungsschutzes: Wenn Sie einen Unterspannungsschutz für einen 12-V-Akku einstellen, schließen Sie den Eingang an einen Bei einer Spannung von 10 V den Regler RV1 (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern) so lange drehen, bis die UVLO-Anzeige leuchtet. Die Schutzspannung beträgt nun 10 V. Das heißt, wenn die Batteriespannung auf 10 V sinkt, erhöht das Modul die Spannung nicht, und die Ausgangsspannung entspricht der Eingangsspannung. Hinweis: 1. Die Ausgangsverdrahtung darf nicht verpolt oder kurzgeschlossen werden. 2. Bei Anschluss an eine induktive Last muss die minimale Eingangsspannung höher (z. B. 24 V) und die maximale Ausgangsleistung niedriger (z. B. 500 W) sein. 3. Bei Verwendung einer Speicherbatterie, eines Schaltnetzteils, eines Solarmoduls oder eines Generators als Eingangsstromquelle muss der Unterspannungsschutzwert niedriger eingestellt werden, da sonst Schäden auftreten können. Lieferumfang: 1 x Modul
