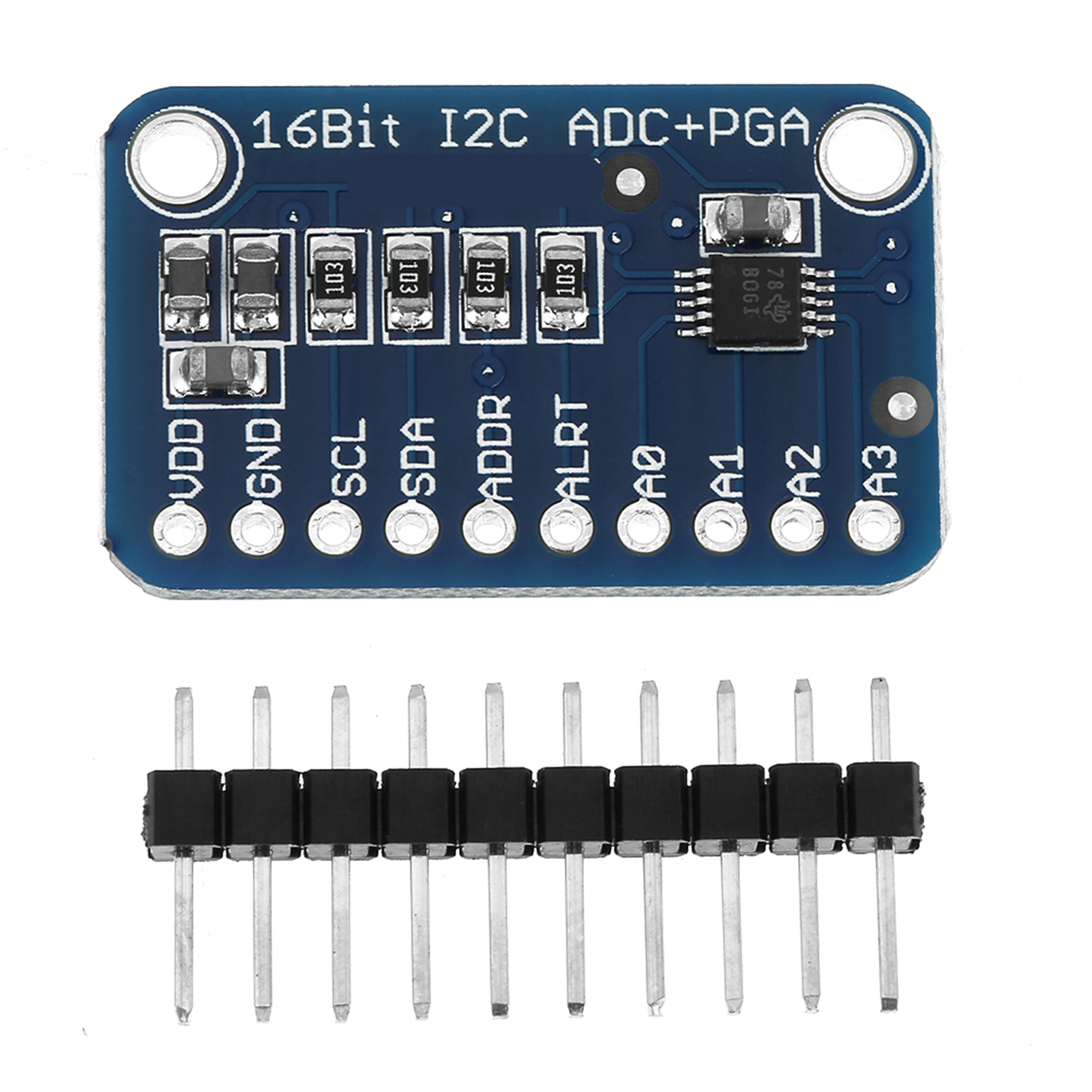

16-bit-i2c-adc-entwicklungsboard-modul, Analog-digital-wandler, 1 Stück

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen Analog-Digital-Wandler (ADC), speziell entwickelt für Mikrocontroller ohne integrierten Wandler oder für Anwender, die eine höhere Auflösung benötigen. Er bietet 16-Bit-Genauigkeit bei 860 Abtastungen pro Sekunde über I²C – ideal für zuverlässige und schnelle Messungen. Dieses Modul kann als 4 Single-Ended-Eingangskanäle oder 2 Differenzkanäle konfiguriert werden und bietet so maximale Flexibilität für Ihre Projekte. Zusätzlich ist ein programmierbarer Verstärker (PGA) mit bis zu x16 integriert, der kleine Signale (differenziell oder Single-Ended) verstärkt, um den gesamten Messbereich auszunutzen. Besonders schätzen wir an diesem ADC seine Vielseitigkeit: Er arbeitet mit einer 2-V- bis 5-V-Spannungsversorgung oder Logik, kann ein breites Spektrum an Signalen messen und ist extrem benutzerfreundlich. Es handelt sich um einen leistungsstarken, universell einsetzbaren 16-Bit-Wandler. Der integrierte Schaltkreis ist recht kompakt, weshalb er auf einer Breakout-Platine mit Ferritkernen montiert ist, um die AVDD- und AGND-Pins stabil und rauschfrei zu halten. Die Schnittstelle erfolgt über I²C, und die Adresse kann aus vier Optionen gewählt werden (siehe Tabelle 5 im Datenblatt). Dadurch können bis zu vier Module an denselben 2-Draht-I²C-Bus angeschlossen werden, was insgesamt 16 Single-Ended-Eingänge ermöglicht. Technische Daten: - 4 Single-Ended-Eingänge oder 2 Differenzeingänge - Programmierbarer Komparator, driftarme interne Spannungsreferenz, interner Oszillator und integrierter PGA - 7-Bit-I²C-Adressen zwischen 0x48 und 0x4B, wählbar über Jumper - Breiter Versorgungsspannungsbereich: 2,0 V bis 5,5 V - Geringer Stromverbrauch: nur 150 µA im Dauerbetrieb, mit automatischer Abschaltung im Einzelmessungsmodus - Programmierbare Datenrate: von 8 Abtastungen/s bis 860 Abtastungen/s - I²C Schnittstelle mit per Pin wählbaren Adressen Physikalische Spezifikationen: - Größe: 2,8 x 1,8 cm (1,1 x 0,7 Zoll) - Gewicht: ca. 5 Gramm Lieferumfang: - 1 ADC-Modul - 1 Stiftleiste zum Anschluss Dieses Produkt eignet sich perfekt für Ihre präzisen Messprojekte, egal ob für Hausautomation, Messtechnik oder eingebettete Elektronik. Seine einfache Handhabung und Robustheit machen es zur idealen Wahl. Zögern Sie nicht und verbessern Sie die Leistung Ihrer Systeme!
