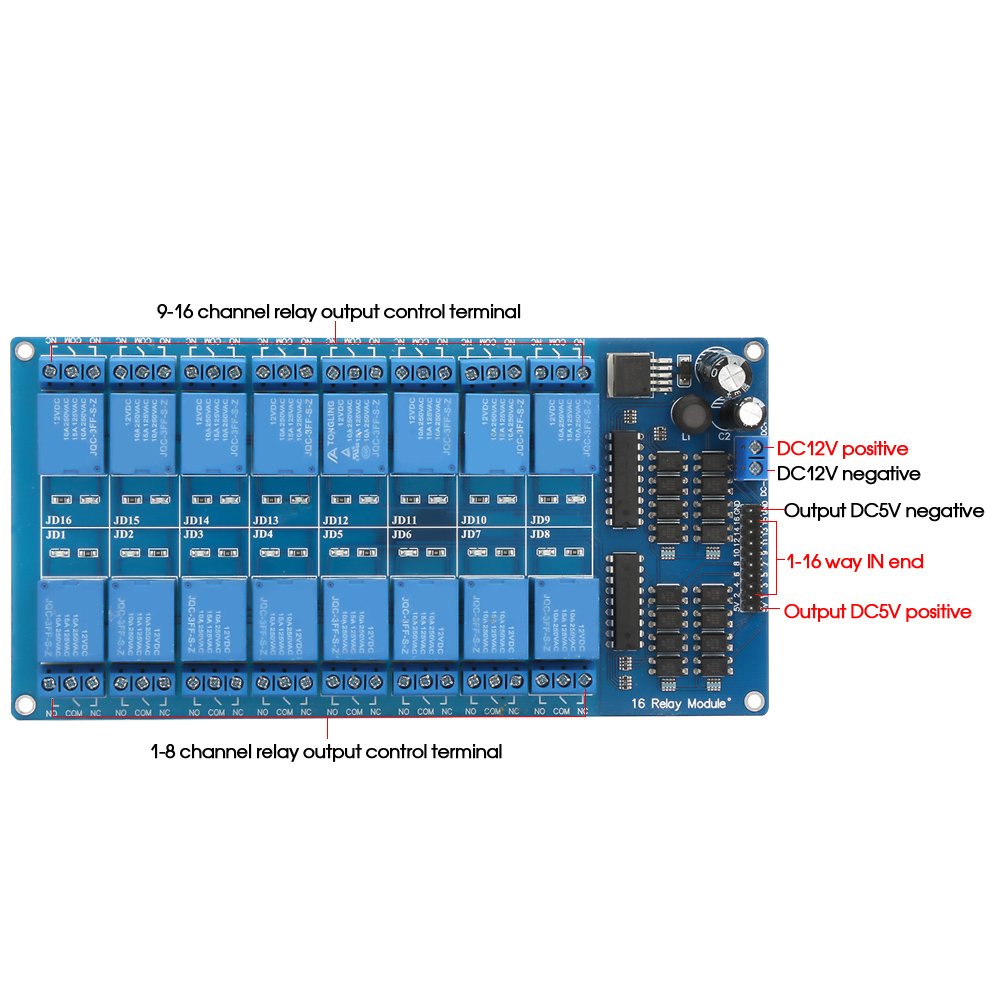

16-kanal-12v-relaismodul, Relaissteuerplatine Mit Optokopplerschutz

Willkommen in unserem Shop! Entdecken Sie unser 16-Kanal-Relaismodul, das für zuverlässige und robuste Leistung in Ihren elektronischen Steuerungsprojekten entwickelt wurde. Hier finden Sie die detaillierten Spezifikationen dieses Produkts: **Technische Daten:** - Steuersignalspannung: Das Triggersignal ist niedrigpegelig (0–2 V); die Hochpegelspannung darf 12 V nicht überschreiten. - Hochwertige optische Trennung: Verwendet einen hochwertigen, isolierten Optokoppler für hervorragende Störfestigkeit und optimale Stabilität; der Triggerstrom beträgt nur 3 mA. - Flexible Steuerung: Die Kanäle 1 bis 16 können je nach Bedarf einzeln oder in Kombination aktiviert oder deaktiviert werden. - Ausgang: Direkter Anschluss an AC 220 V 10 A oder DC 30 V 10 A Lasten. - Unabhängige Anschlüsse: Jedes Relais verfügt über einen unabhängigen gemeinsamen COM-Anschluss, der den Anschluss verschiedener Signale erleichtert. Jedes Relais verfügt über einen Schließer- und einen Öffnerkontakt. Statusanzeige: Jedes Relais ist mit einer LED ausgestattet, die je nach Status leuchtet oder erlischt. Benutzerfreundliche Schnittstelle: Alle Anschlüsse erfolgen über Schraubklemmen, was die Installation einfach und komfortabel macht. Montage: Vier Befestigungslöcher ermöglichen eine einfache Montage. Leiterplattenabmessungen: 180 mm (Länge) × 90 mm (Breite) × 20 mm (Höhe). Kontaktbelastbarkeit: 10 A, 250 V mit Optokopplerschutz. Das Modul wird mit 12 V DC betrieben und verfügt über einen integrierten Spannungsregler (LM2596S), der keine zusätzliche externe Stromversorgung für die Logik benötigt. Die Eingangs-/Ausgangssteuerung ist bei niedrigen Pegeln aktiv. - Vielseitige Anwendungen: Ideal als Entwicklungsmodul für Mikrocontroller, zur Steuerung von Haushaltsgeräten oder als Ausgangserweiterung für speicherprogrammierbare Steuerungen (SPS). **Spezifikationen:** - Zustand: 100 % neu - Typ: 16-Kanal-Relaismodul - Versorgungsspannung: 12 V DC **Lieferumfang:** - 1 × Relaismodul **Bedienungsanleitung:** 1. Die Stromversorgung muss im Betriebsbereich liegen, d. h. 12 V DC. 2. Beachten Sie den Verdrahtungsplan für die Stromversorgung und achten Sie darauf, die Polarität nicht zu vertauschen. 3. Das Produkt verwendet einen LM2596S-Reglerchip; ein leichter Temperaturanstieg ist normal. Die Relais können sich bei längerem Gebrauch leicht erwärmen, was normal ist. 4. Die Lastleistung muss ausreichend dimensioniert sein, um die Relaiskapazität zu gewährleisten. Vermeiden Sie hohe Lasten (ca. 2000 W) über längere Zeiträume, da dies die Lebensdauer des Produkts beeinträchtigen kann. Dieses Modul ist sofort einsatzbereit und bietet eine zuverlässige Lösung für Ihre Steuerungsprojekte. Integrieren Sie es gerne in Ihre Anwendungen für eine präzise und sichere Steuerung.
