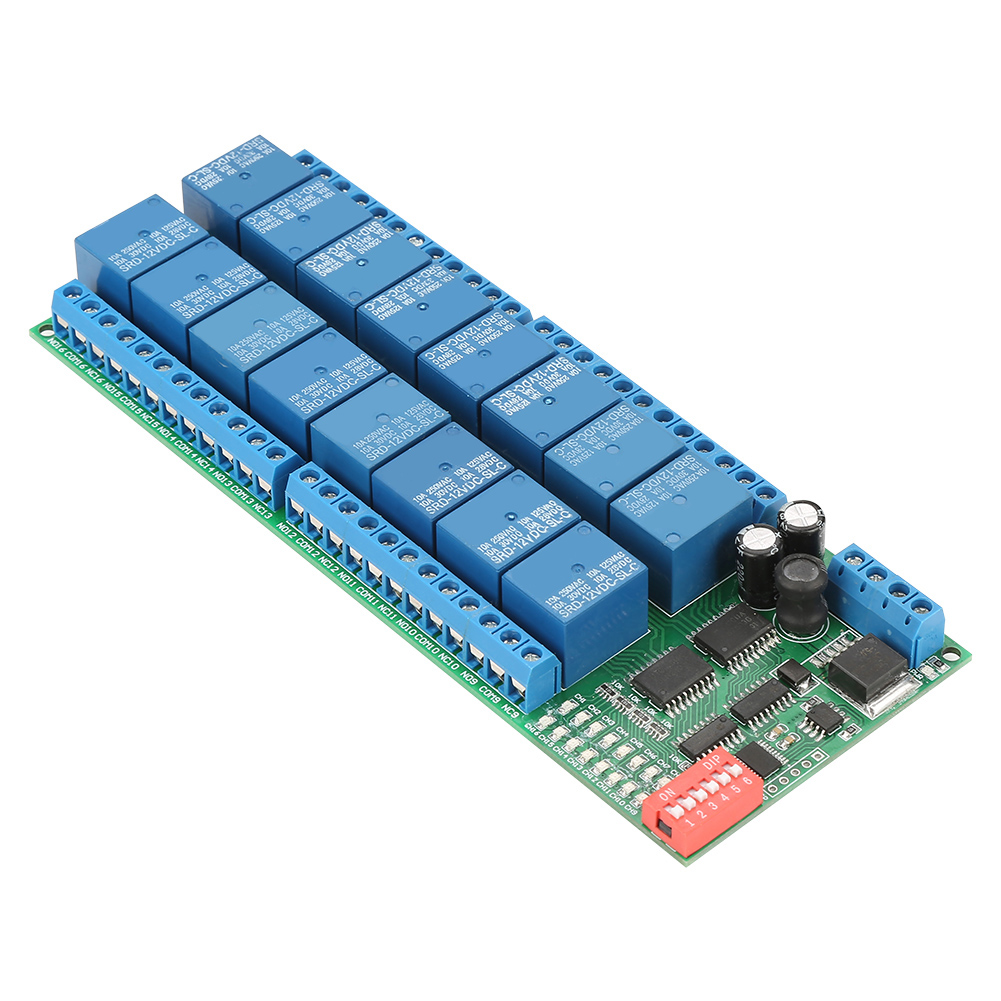

16-kanal Dc 12v Modbus Rtu Rs485 Relaismodul Sps-steuerung Serielle Kommunikationsplatine Schalter

Willkommen in unserem Shop! Entdecken Sie unser 16-Kanal-RS485-Relaismodul, entwickelt für die präzise und zuverlässige Steuerung Ihrer Geräte. Hier sind die detaillierten Spezifikationen: **Technische Daten:** - Betriebsspannung: 12 V DC - Standby-Strom (alle Relais geschlossen): 11 mA - Strom bei 1 geöffnetem Relais: 40 mA - Strom bei 2 geöffneten Relais: 67 mA - Strom bei 3 geöffneten Relais: 95 mA - Strom bei 4 geöffneten Relais: 121 mA - Strom bei 5 geöffneten Relais: 147 mA - Strom bei 6 geöffneten Relais: 173 mA - Strom bei 7 geöffneten Relais: 198 mA - Strom bei 8 geöffneten Relais: 121 mA Relais offen: 222 mA (usw.) **Merkmale:** 1. Betriebsspannung: 12 V DC 2. Standby-Strom (alle Relais geschlossen): 11 mA, 1 Relais offen: 40 mA, 2 Relais offen: 67 mA, 3 Relais offen: 95 mA, 4 Relais offen: 121 mA, 5 Relais offen: 147 mA, 6 Relais offen: 173 mA, 7 Relais offen: 198 mA, 8 Relais offen: 222 mA... 3. 6 verfügbare Befehle: „Öffnen“, „Schließen“, „Impuls“, „Selbsthalten“, „Verriegeln“ und „Verzögern“. 4. Steuerung über MODBUS RTU-Befehl mit einer maximalen Verzögerung von 255 Sekunden. 5. MODBUS-Befehle können über das serielle HyperTerminal (serieller Assistent) oder die Software "Modbus Poll" eingegeben werden. 6. Im MODBUS-Steuerungsmodus unterstützt dieses Relaismodul bis zu 64 Geräte parallel. **Technische Daten:** - Betriebsspannung: 12 V DC - Standby-Strom: 11 mA - Maximale Last: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC - Abmessungen: ca. 17 × 6,5 × 2 cm / 6,7 × 2,5 × 0,8 Zoll - Gewicht: ca. 224 g / 7,9 oz **Typische Anwendungen:** Dieses Modul eignet sich ideal zur Steuerung von Kameras, LED-Lampen, Lüftern, Motoren, Leuchtstofflampen, Solarwarmwasserbereitern und anderen Gleich- oder Wechselstromgeräten. Der MODBUS (HEX)-Steuerungsmodus ermöglicht verschiedene Steuerungsmethoden: über das serielle HyperTerminal (mit manueller CRC-Prüfsumme), über die Modbus-Poll-Software (mit automatischer CRC-Prüfsumme) oder über die Prozesssteuerung mittels SPS oder Mikrocontroller. **Schaltplan:** 1. 12-V-DC-Steuerschaltung: Der Schaltplan unten zeigt die Verdrahtung. Als Last kann eine Kamera, LED-Leuchten, Lüfter, Motoren oder ein anderes 12-V-DC-Gerät verwendet werden. 2. 1–100-V-DC- oder 85–265-V-AC-Steuerschaltung: Der Schaltplan unten zeigt die Verdrahtung (Hinweis: Bei einer anderen Last als 12 V DC ist ein zusätzliches 12-V-DC-Netzteil erforderlich). Als Last kann eine LED-Lampe, ein Lüfter, ein Motor, eine Leuchtstofflampe, ein Solarwarmwasserbereiter oder ein anderes DC- oder AC-Gerät verwendet werden. **Lieferumfang:** – 1 × 16-Kanal-RS485-Relaismodul. Dieses Produkt bietet professionelle Qualität für Ihre Fernsteuerungsanforderungen. Ideal für Automatisierungs-, Hausautomations- oder Industrieprojekte.
