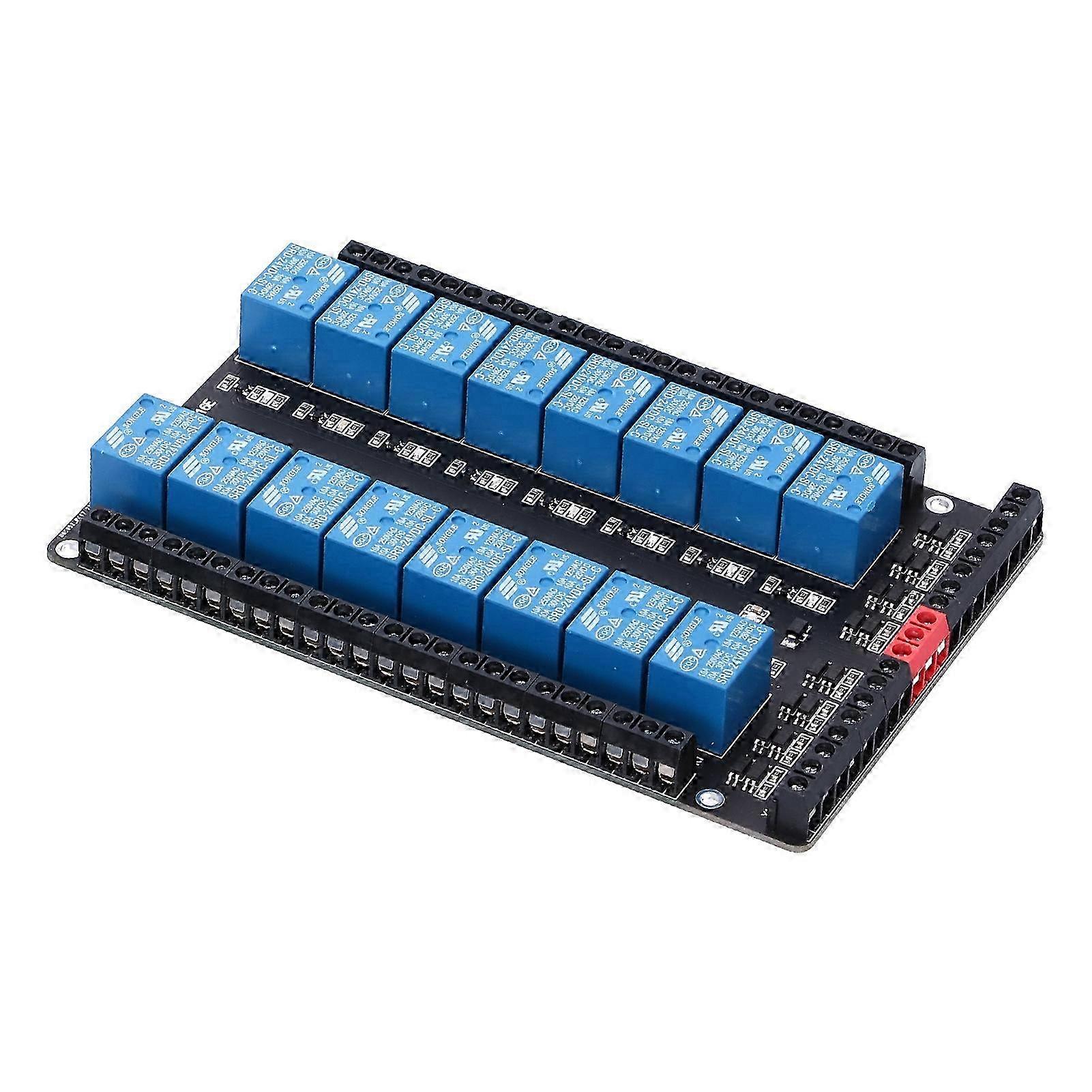

16-kanal-dc24v-relaismodul, Bidirektional Mit Störungsfreier Isolation, Verpolungsschutz, Zuverlässige Leistungssteuerplatine Für Die Industrielle Automatisierung.

Willkommen in unserem Shop! Unser optisch isoliertes Relaismodul bietet höchste Zuverlässigkeit und Sicherheit für Ihre Elektronikprojekte. Es verfügt über einen Verpolungsschutz: Eine falsche Verpolung beschädigt das Modul nicht. Dank seiner fehlertoleranten Konstruktion schaltet das Relais auch bei einem Kabelbruch nicht versehentlich ein und gewährleistet so einen stabilen Betrieb. Das Modul verwendet hochwertige, zertifizierte Relais mit einer Belastbarkeit von AC 250 V/10 A und DC 30 V/10 A für Öffner-Schnittstellen. Jedes Relais wird von einem kleinen, doppelt isolierten Optokoppler gesteuert, der eine hervorragende Immunität gegen elektromagnetische Störungen und einen stabilen Betrieb gewährleistet. Der benötigte Triggerstrom beträgt nur 5 mA, wodurch das Modul mit einer Vielzahl von Steuerquellen kompatibel ist. Sie können den Ansteuerpegel des Relais je nach Bedarf wählen: entweder einen hohen oder einen niedrigen Ansteuerpegel. Das Modul ist mit integrierten Strombegrenzungswiderständen ausgestattet und ermöglicht die direkte Ansteuerung über die Plus- und Minus-Anschlüsse des Netzteils oder über die I/O-Ports eines Mikrocontrollers. Technische Daten: - Produkttyp: Relaisplatine - Steueranschluss: 19-adrige Schnittstelle; alle Schnittstellen verfügen über Klemmenblöcke für eine einfache Verdrahtung. 1. DC+: Pluspol des externen Netzteils (erhältlich in 5-V-, 12-V- und 24-V-Versionen) 2. DC-: Minuspol des externen Netzteils 3. XM: Gemeinsamer Anschluss des optischen Trennschaltkreises - Für die Steuerung auf hohem Pegel: Verbinden Sie dieses Signal mit dem Minuspol der Stromversorgung Ihrer Steuerplatine. - Für die Steuerung auf niedrigem Pegel: Verbinden Sie dieses Signal mit dem Pluspol der Stromversorgung Ihrer Steuerplatine. Befehl. 4. X1 bis X16: Relais-Steuerschnittstellen - Wenn XM mit dem Minuspol der Stromversorgung verbunden ist: Wenn dieser Anschluss (relativ zu XM) auf hohem Pegel ist, schließt das entsprechende Relais. - Wenn XM mit dem Pluspol der Stromversorgung verbunden ist: Wenn dieser Anschluss (relativ zu XM) auf niedrigem Pegel ist, schließt das entsprechende Relais. - Relaisausgang: 48-adrige Schnittstelle; alle Schnittstellen verfügen über Klemmenblöcke für eine einfache Verdrahtung. 1. NO1 bis NO16: Normalerweise offene Schnittstellen der Relais. Vor der Aktivierung sind sie offen; Nach der Aktivierung werden sie mit COM kurzgeschlossen. 2. COM1 bis COM16: Gemeinsame Schnittstellen der Relais. 3. NC1 bis NC16: Normalerweise geschlossene Schnittstellen der Relais. Vor der Aktivierung werden sie mit COM kurzgeschlossen; nach der Aktivierung werden sie geöffnet. Lieferumfang: - 1 x Relaismodul Wichtiger Hinweis: Dieses isolierte Relaismodul ist für den Einsatz in rauen elektromagnetischen Umgebungen oder bei hohen Signalanforderungen ausgelegt. Um eine vollständige Isolation zu gewährleisten, ist es unerlässlich, die Stromversorgung Ihrer Steuerplatine (die die Referenz für XM bereitstellt) von der Stromversorgung des Relaismoduls (DC+/DC-) zu trennen. Dies gewährleistet optimale Isolation und zuverlässige Funktion in all Ihren Anwendungen.
