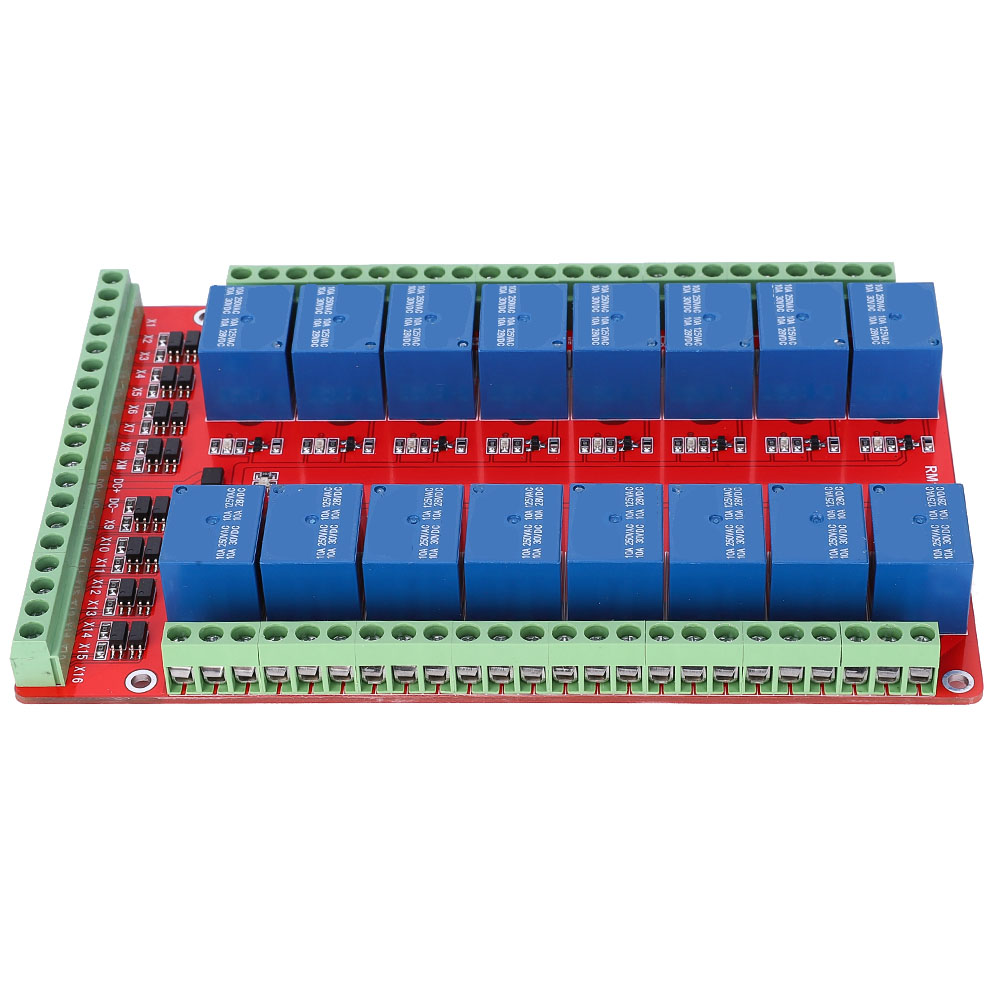

16-kanal-isolierte-relaismodul-schnittstellenkarte Mit High/low-pegel-triggerung (dc 24v)

Willkommen in unserem Shop! Entdecken Sie unser 16-Kanal-Relaismodul – ein vielseitiges und zuverlässiges Leistungssteuergerät für ein breites Anwendungsspektrum. Das Modul ist komplett und sofort einsatzbereit. **Hauptmerkmale:** * **Verpolungsschutz:** Ausgestattet mit einer integrierten Schutzfunktion, die Schäden am Modul bei falschem Stromanschluss verhindert. * **Hochwertige Relais:** Verwendet Original-Leistungsrelais in hoher Qualität. Die Nennlast der normalerweise offenen (NO) Schnittstellen beträgt: AC 250 V/10 A, DC 30 V/10 A. * **Isolation und Stabilität:** Ein kleiner, bidirektionaler Optokoppler sorgt für hervorragende Isolation, hohe Störfestigkeit und stabilen Betrieb. Der Triggerstrom beträgt nur 5 mA. * **Wählbarer Steuerpegel:** Wählen Sie den Relais-Triggermodus: High-Pegel-Ansprechverhalten oder Low-Pegel-Ansprechverhalten für optimale Kompatibilität mit Ihrem System. * **Flexible Steuerung:** Mit integriertem Strombegrenzungswiderstand. Kann direkt über die Polarität der Stromversorgung oder über die I/O-Ports eines Mikrocontrollers (z. B. Arduino, Raspberry Pi) gesteuert werden. * **Kontrollleuchten:** Betriebsanzeige (rot) und Relaisstatusanzeige (blau) für einfache visuelle Diagnose. * **Benutzerfreundliches Design:** Alle Schnittstellen sind über Schraubklemmen zugänglich, was die Verkabelung einfach und bequem macht. * **Einfache Montage:** Ausgestattet mit vier 3-mm-Befestigungslöchern für eine einfache Installation. **Technische Daten:** * **Versorgungsspannung:** DC 5 V, 12 V oder 24 V (bitte wählen Sie die gewünschte Option bei der Bestellung). * **Triggerstrom:** 5 mA. * **Durchmesser der Befestigungslöcher:** 3 mm. * **Modulabmessungen (L x B x H):** 15,3 x 10 x 2,0 cm / 6,0 x 3,9 x 0,8 Zoll. * **Paketgewicht:** Ungefähr 246 g / 8,7 oz. **Schnittstellenbeschreibung:** **Steuerseite (16 Anschlüsse):** 1. **DC+:** An den Pluspol (+) des Gleichstromnetzteils anschließen (5 V, 12 V oder 24 V, abhängig vom Modul). 2. **DC-:** An den Minuspol (-) des Gleichstromnetzteils anschließen. 3. **XM (Optokoppler-Masse):** * Für High-Level-Steuerung: Diesen Anschluss an den Minuspol des Netzteils der Steuerplatine anschließen. * Für Low-Level-Steuerung: Diesen Anschluss an den Pluspol des Netzteils der Steuerplatine anschließen. 4. **X1 bis X16:** Steuerschnittstellen für jedes Relais (Kanäle 1 bis 16). **Relaisausgang (48 Anschlüsse):** Für jeden Kanal (1 bis 16) finden Sie drei Anschlüsse: 1. **NO (z. B. NO1):** Öffner-Schnittstelle des Relais. 2. **COM (z. B. COM1):** Gemeinsame Schnittstelle des Relais. 3. **NC (z. B. NC1):** Schließer-Schnittstelle des Relais. **Lieferumfang:** Sie erhalten **1 x 16-Kanal-Relaismodul**.
