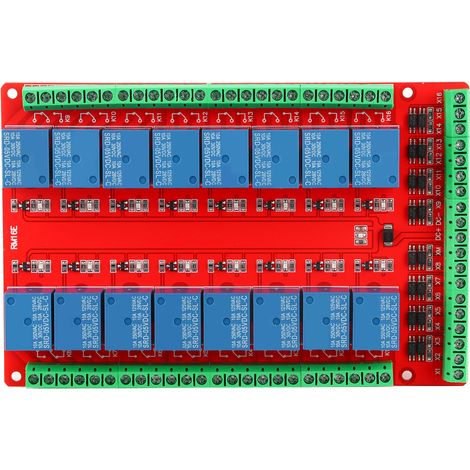

16-kanal-isolierte-relaismodul-schnittstellenkarte Mit High/low-pegel-triggerung (dc 5v)

Willkommen in unserem Shop! Entdecken Sie unser isoliertes 16-Kanal-Relaismodul – eine robuste und vielseitige Komponente für die Leistungssteuerung in einer Vielzahl von Anwendungen. Das Modul ist komplett und sofort einsatzbereit. **Hauptmerkmale:** - **Verpolungsschutz**: Ausgestattet mit einer integrierten Schutzfunktion, die Schäden am Modul bei falschem Stromanschluss verhindert. - **Hochwertige Relais**: Verwendet Original-Leistungsrelais in hoher Qualität. Die Belastbarkeit der normalerweise offenen (NO) Schnittstellen beträgt: AC 250 V/10 A, DC 30 V/10 A. - **Isolation und Stabilität**: Ein kleiner, bidirektionaler Optokoppler sorgt für hervorragende Störfestigkeit und stabile Leistung. Der Triggerstrom beträgt nur 5 mA. - **Flexible Logikpegelsteuerung**: Die Relais-Ansteuerpegel können ausgewählt werden: Triggerung durch High- oder Low-Pegel. - **Integrierter Strombegrenzungswiderstand**: Kann direkt über die Versorgungsspannung (positiv/negativ) oder über die I/O-Ports eines Mikrocontrollers gesteuert werden. - **Anzeigen**: Betriebsanzeige (rot) und Relaisstatusanzeige (blau) für einfache visuelle Überwachung. - **Benutzerfreundliches Design**: Alle Schnittstellen sind über Schraubklemmen zugänglich und ermöglichen so eine direkte und bequeme Verdrahtung. - **Einfache Montage**: Ausgestattet mit vier 3-mm-Befestigungspunkten Löcher für einfache Installation. **Technische Daten:** - Versorgungsspannung: DC 5 V, 12 V oder 24 V (bei Bestellung auszuwählen). - Triggerstrom: 5 mA. - Durchmesser der Befestigungsbohrung: 3 mm. - Modulabmessungen (L x B x H): 15,3 x 10 x 2,0 cm / 6,0 x 3,9 x 0,8 Zoll. - Paketgewicht: ca. 246 g / 8,7 oz. **Schnittstellenbeschreibung:** *Steuerschnittstellen (16 Anschlüsse):* 1. DC+: An den Pluspol (+) des DC-Netzteils anschließen (5 V, 12 V oder 24 V, abhängig vom gewählten Modul). 2. DC-: An den Minuspol (-) des Gleichstromnetzteils anschließen. 3. XM: Gemeinsamer Anschluss des optoelektronischen Isolationschips. * Für die Steuerung auf hohem Niveau: Diese Schnittstelle an den Minuspol des Netzteils der Steuerplatine anschließen. * Für die Steuerung auf niedrigem Niveau: Diese Schnittstelle an den Pluspol des Netzteils der Steuerplatine anschließen. 4. X1 bis X16: Steuerschnittstellen für jedes Relais (eine pro Kanal). *Relaisausgangsschnittstellen (48 Anschlüsse):* 1. NO1 bis NO16: Öffnerschnittstellen für jedes Relais. 2. COM1 bis COM16: Gemeinsame Schnittstellen (gemeinsame Punkte) für jedes Relais. 3. NC1 bis NC16: Normalerweise geschlossene Schnittstellen für jedes Relais. **Lieferumfang:** Sie erhalten: 1 x 16-Kanal-Relaismodul.
