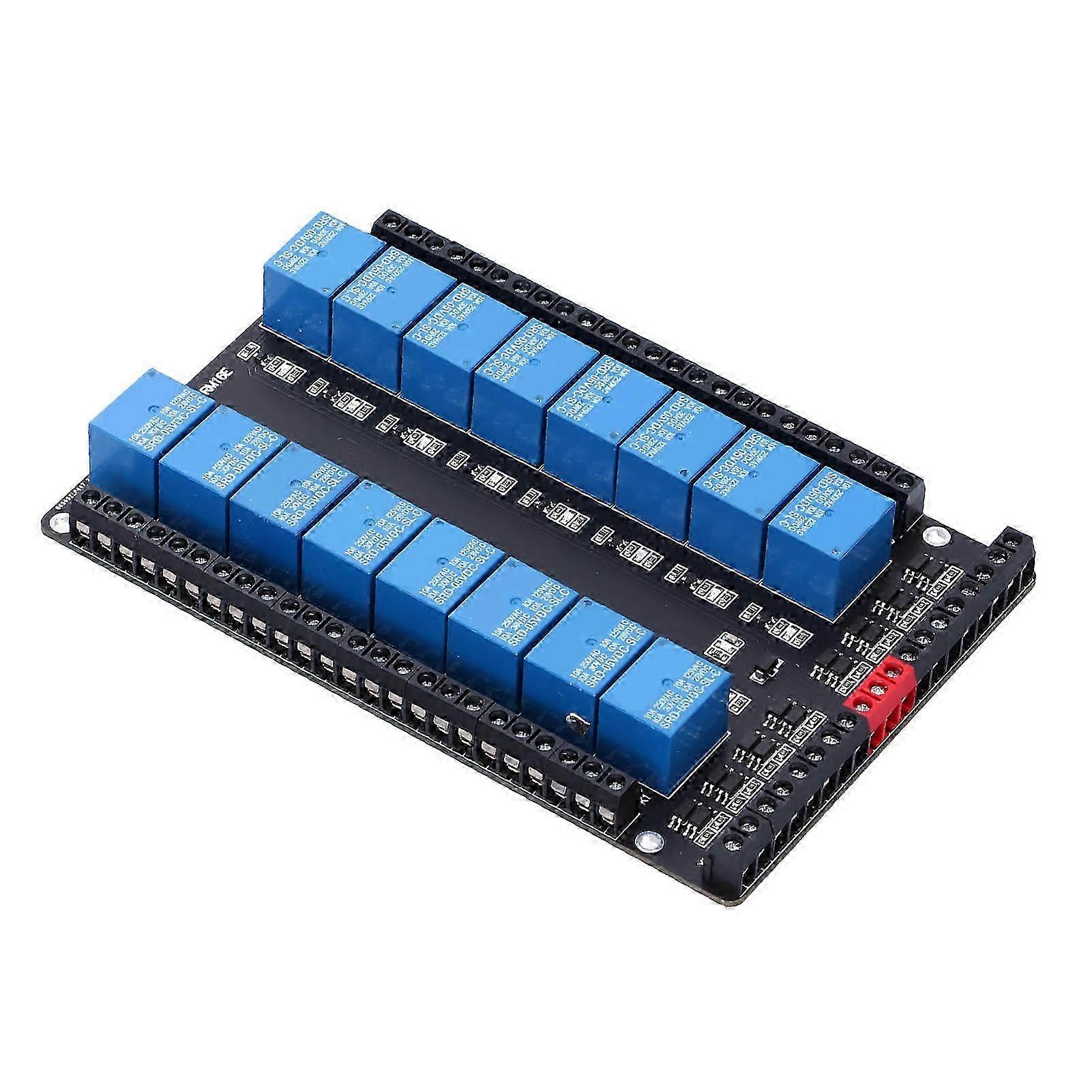

16-kanal-leistungsrelaismodul Mit Verpolungsschutz, Bidirektionaler Isolation Und Störungsunterdrückung, Dc12v-steuerung

Willkommen in unserem Shop! Entdecken Sie unser 16-Kanal-Relaismodul, das Ihre Anforderungen an präzise und zuverlässige Steuerung erfüllt. Dieses Produkt verfügt über eine 19-adrige Steuerschnittstelle mit Anschlussklemmen für eine einfache und sichere Installation. **Technische Daten:** - **Externes Netzteil**: DC+ (Pluspol) und DC- (Minuspol). Erhältlich in 5-V-, 12-V- oder 24-V-Ausführung, je nach Ihrer Auswahl. - **XM-Anschluss**: Gemeinsamer Anschluss des optischen Isolationschips. Für die Steuerung auf hohem Niveau verbinden Sie diesen Anschluss mit der Masse (Minuspol) der Stromversorgung Ihrer Steuerplatine. Für die Steuerung auf niedrigem Pegel schließen Sie es an den Pluspol derselben Stromversorgung an. - **Steuereingänge X1 bis X16**: 16 Relais-Steuerschnittstellen. Wenn XM mit Minus verbunden ist, schaltet ein hoher Pegel an einem Eingang (relativ zu XM) das entsprechende Relais. Wenn XM mit Plus verbunden ist, schaltet ein niedriger Pegel an einem Eingang das Relais. **Relaisausgänge:** - **48-adrige Schnittstelle** mit Anschlussklemmen für jeden Ausgang. - **NO1 bis NO16**: Öffnerkontakte. Vor der Aktivierung sind sie offen; nach der Aktivierung sind sie mit dem entsprechenden COM-Anschluss verbunden. - **COM1 bis COM16**: Gemeinsame Anschlüsse der Relais. - **NC1 bis NC16**: Schließerkontakte. Vor der Aktivierung sind sie mit COM verbunden; nach der Aktivierung sind sie offen. **Lieferumfang:** - 1 x 16-Kanal-Relaismodul (mit Steuer- und Ausgangsschnittstellen) - Anschlussklemmen für alle Verbindungen (19 für die Steuerung, 48 für die Ausgänge) Dieses Modul bietet eine robuste und flexible Lösung zur Steuerung verschiedener Lasten mit optischer Trennung für erhöhte Sicherheit. Ideal für Ihre Automatisierungs-, Hausautomations- oder Industriesteuerungsprojekte.
