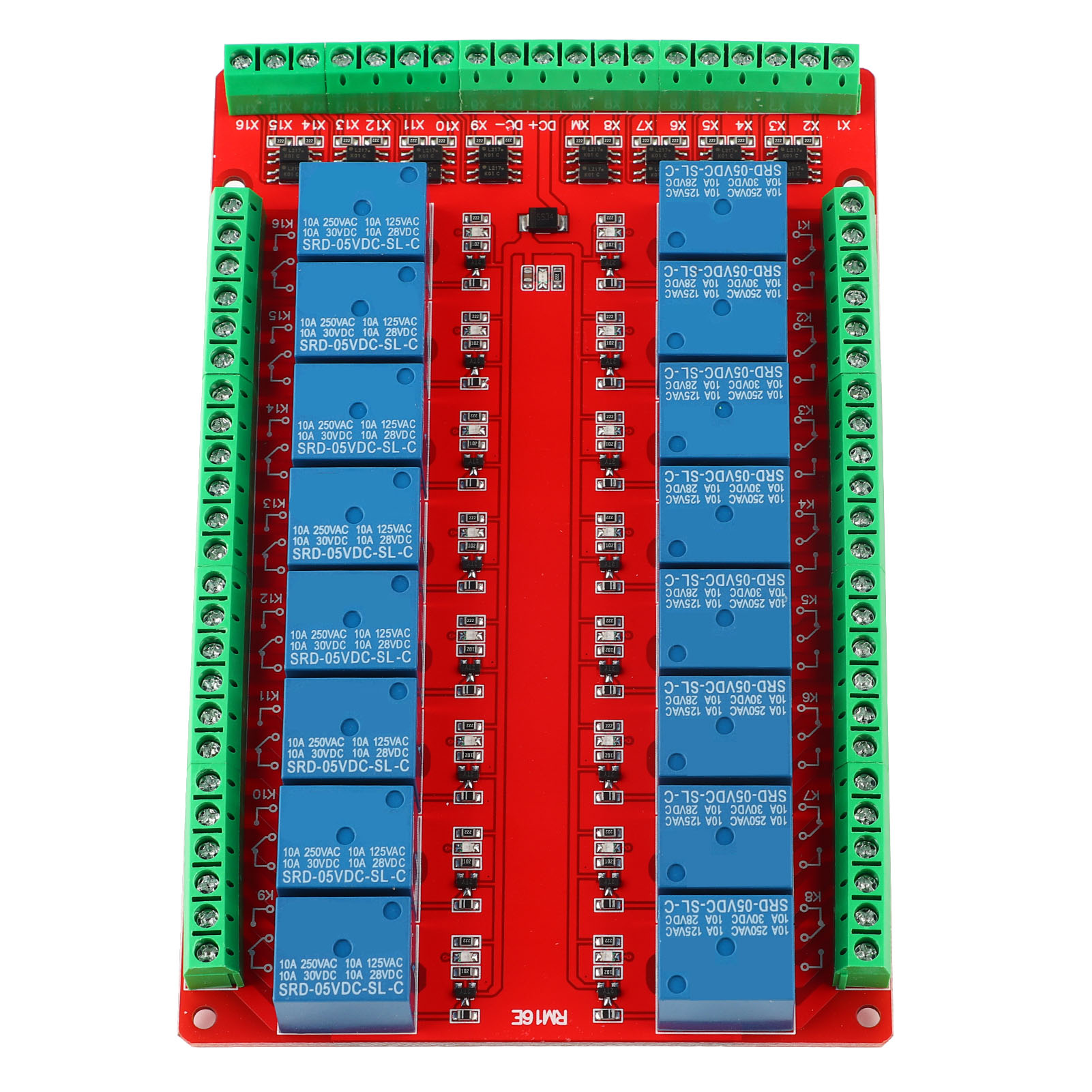

16-kanal-optokoppler-relaismodul Mit Isolierter Schnittstelle, High/low-pegel-triggerung, 5-v-dc-schnittstellenplatine

Willkommen in unserem Shop! Entdecken Sie unser optisch isoliertes 16-Kanal-Relaismodul, entwickelt für zuverlässige Leistung und flexible Steuerung. Hier die detaillierten Spezifikationen: **Hauptmerkmale:** 1. Verpolungsschutz der Stromversorgung zum Schutz des Moduls. 2. Verwendet hochwertige Originalrelais mit einer Belastbarkeit von AC 250 V/10 A und DC 30 V/10 A für Öffner-Schnittstellen. 3. Kleiner, isolierter bidirektionaler Optokoppler mit hoher Störfestigkeit und optimaler Stabilität; Triggerstrom von nur 5 mA. 4. Wählbarer Relais-Ansteuerpegel: High-Pegel- oder Low-Pegel-Triggerung. 5. Integrierter Strombegrenzungswiderstand. Direkte Ansteuerung über die Plus- und Minus-Anschlüsse der Stromversorgung oder über die I/O-Ports eines Mikrocontrollers. 6. Betriebsanzeige (rot) und Relaisstatusanzeige (blau). 7. Benutzerfreundliches Design: Alle Schnittstellen können direkt mit Schraubklemmen verbunden werden, sehr praktisch. 8. Vier 3-mm-Befestigungslöcher für eine einfache Installation. **Technische Daten:** - Versorgungsspannung: DC 5 V/12 V/24 V (wählbar) - Triggerstrom: 5 mA - Durchmesser der Befestigungslöcher: 3 mm - Modulabmessungen (L×B×H): 15,3 × 10 × 2,0 cm (6,0 × 3,9 × 0,8 Zoll) - Gewicht: ca. 246 g (8,7 oz) **Modulschnittstellen:** - Steuerschnittstellen: 16 Anschlüsse (X1 bis X16) - DC+: Anschluss an den Pluspol des Netzteils (5 V, 12 V oder 24 V, je nach Modell) (ausgewählt) - DC-: Anschluss an den Minuspol des Netzteils - XM: Gemeinsamer Anschluss des optoelektronischen Isolationschips - Für High-Level-Steuerung: Verbinden Sie diesen Anschluss mit dem Minuspol des Netzteils der Steuerplatine. - Für Low-Level-Steuerung: Verbinden Sie diesen Anschluss mit dem Pluspol des Netzteils der Steuerplatine. - X1 bis X16: Relais-Steuerschnittstellen - Relais-Ausgangsschnittstellen: 48 Klemmenblöcke - NO1 bis NO16: Öffner-Relaisschnittstellen - COM1 bis COM16: Gemeinsame Relaisschnittstellen - NC1 bis NC16: Schließer-Relaisschnittstellen **Lieferumfang:** 1 × 16-Kanal-Relaismodul Dieses Modul eignet sich dank seiner robustes Design und hochwertige Komponenten.
