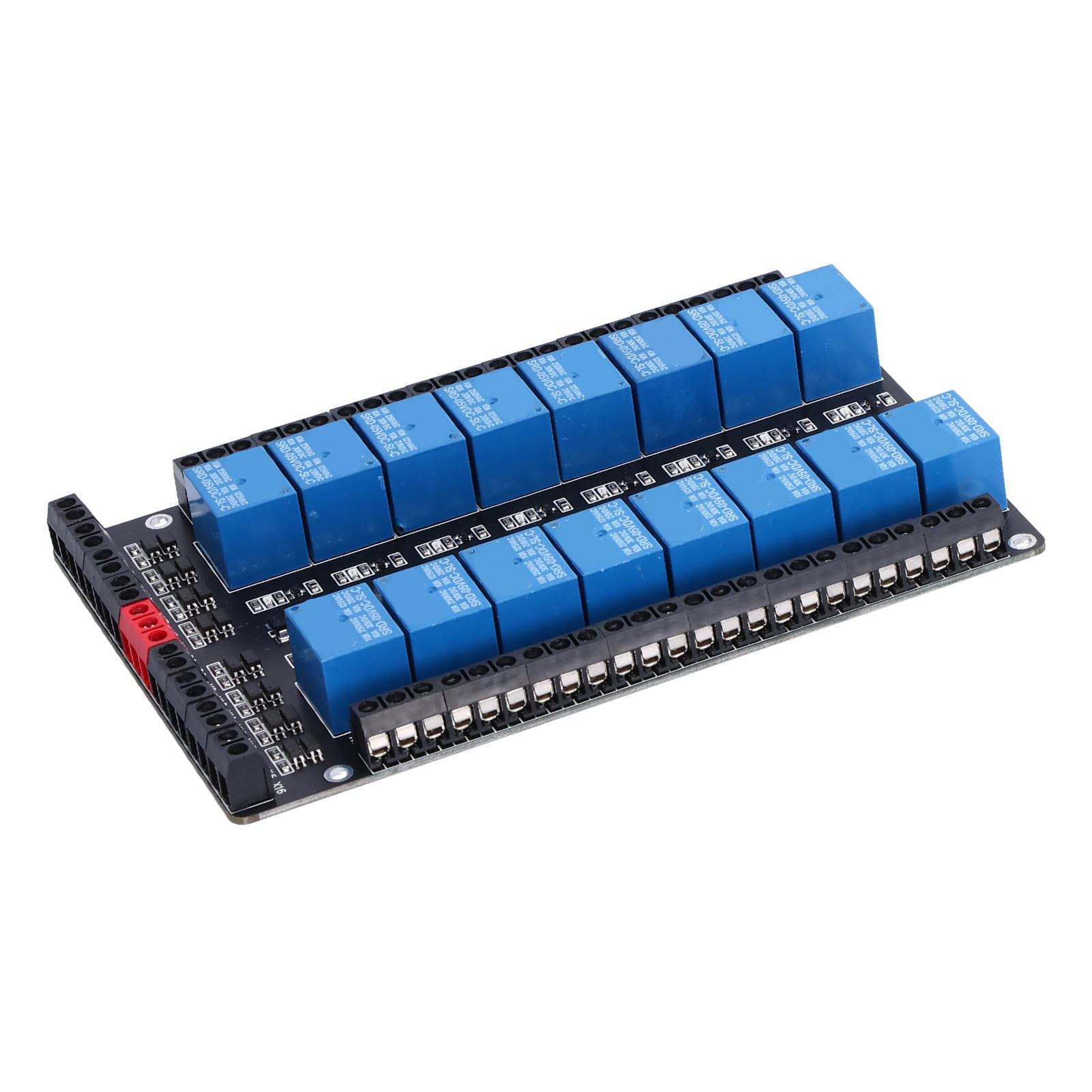

16-kanal-relaisplatine, In Sperrrichtung Vorgespanntes Netzteil, Bidirektionale Isolation, Störungsfreies Relaissteuermodul (dc12v)

1. Verbesserter Verpolungsschutz: Falsche Stromversorgung beschädigt das Modul nicht. Fehlertolerantes Design: Bei Unterbrechung der Steuerleitung bleibt das Relais inaktiv. 2. Relaismodul mit hochwertigen Originalrelais, Öffner-Schnittstelle: 250 V AC/10 A, 30 V DC/10 A. 3. Kleine, hochwertige, bidirektionale, isolierte Optokoppler sorgen für hohe Störfestigkeit und Stabilität. Triggerstrom nur 5 mA. 4. Der Benutzer kann den Relais-Ansteuerpegel wählen: Aktivierung im High- oder Low-Zustand. 5. Integrierter Strombegrenzungswiderstand, direkt über die Plus- und Minus-Anschlüsse der Stromversorgung oder über den /O-Port eines Mikrocontrollers steuerbar. Spezifikationen: Produkttyp: Relaismodul; Steueranschluss: 19-adrige Schnittstelle; alle Schnittstellen sind mit Anschlussklemmen für einfache Benutzerverdrahtung ausgestattet. 1. DC+: Externes positives Gleichstromnetzteil (5-V-, 12-V- und 24-V-Module verfügbar); 2. DC-: Externes negatives Gleichstromnetzteil; 3. XM: Gemeinsamer Anschluss des fotoelektrischen Isolationschips. Für die Steuerung auf hohem Pegel: Dieses Signal muss mit dem Minuspol des Netzteils der Benutzersteuerplatine verbunden werden. Für die Steuerung auf niedrigem Pegel: Dieses Signal muss mit dem Pluspol des Netzteils der Benutzersteuerplatine verbunden werden. 4. X1–X16: Relais-Steuerschnittstelle. Wenn XM mit dem Minuspol des Netzteils verbunden ist: Wenn dieser Anschluss (relativ zu XM) auf hohem Pegel liegt, ist das entsprechende Relais geschlossen. Wenn XM mit dem Pluspol des Netzteils verbunden ist: Wenn dieser Anschluss (relativ zu XM) auf niedrigem Pegel liegt, ist das entsprechende Relais geschlossen. Relaisausgang: 48-adrige Schnittstelle; alle Schnittstellen sind mit Anschlussklemmen für den einfachen Anschluss durch den Benutzer ausgestattet. NO1 bis NO16: Öffner-Schnittstelle des Relais. Das Relais ist vor dem Schließen nicht angesteuert und wird nach dem Schließen mit COM kurzgeschlossen. COM1 bis COM16: Gemeinsame Schnittstelle des Relais. NC1 bis NC16: Normalerweise geschlossene Schnittstelle des Relais. Das Relais ist vor dem Ansteuern mit COM kurzgeschlossen und nach dem Ansteuern gesperrt. Lieferumfang: 1 Modul. Hinweis: Dieses isolierte Relaismodul ist für raue elektromagnetische Umgebungen oder Hochstromsignale ausgelegt. Für eine vollständige Isolation muss die Stromversorgung der Steuereinheit (d. h. die an XM angeschlossene Referenzstromversorgung) unbedingt von der Stromversorgung des Relaismoduls (DC+/DC‒) getrennt werden.
