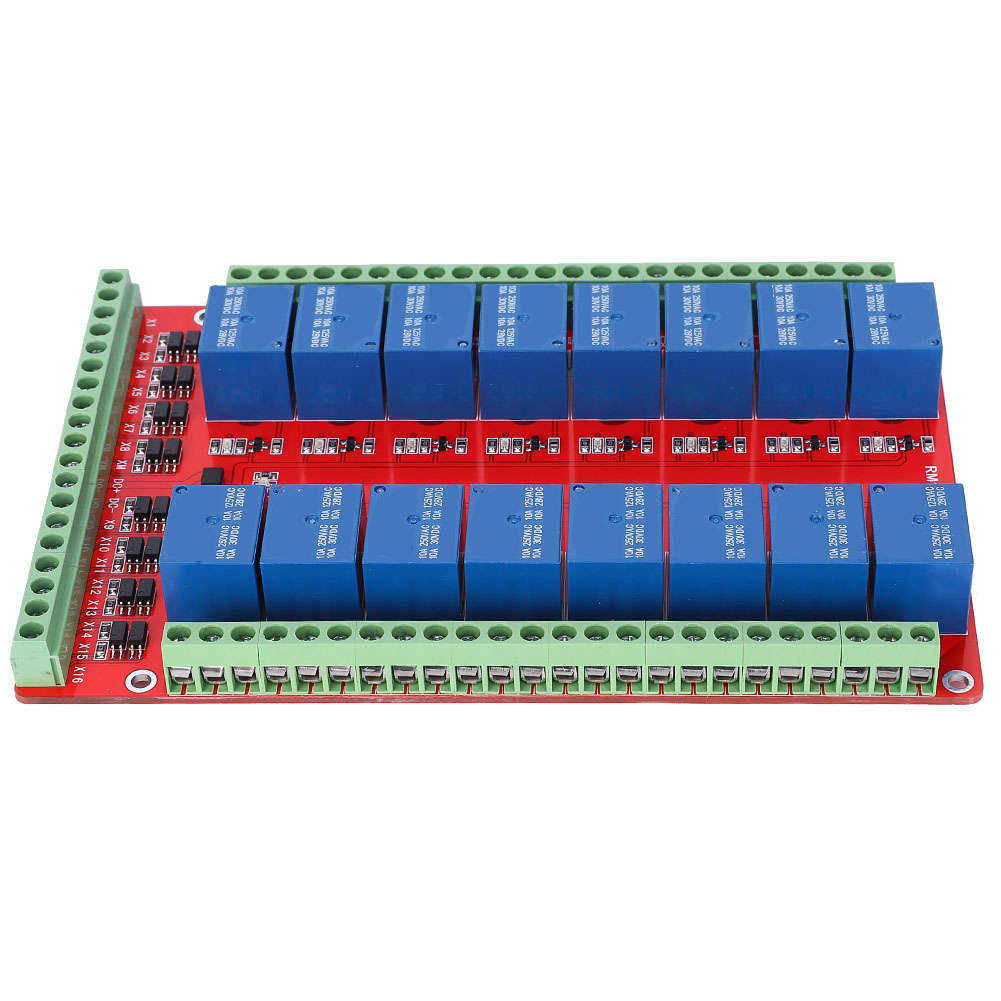

16-kanal-relaissteuermodul Mit Isolierter Steuerung / Erweiterungsvorlage / High/low-triggerung / 5v/12v/24v-option

Willkommen in unserem Shop! Entdecken Sie unser isoliertes 16-Kanal-Relaismodul, das für zuverlässige und vielseitige Leistung in Ihren Energiesteuerungsprojekten entwickelt wurde. Dank seiner fortschrittlichen technischen Merkmale und robusten Bauweise eignet sich dieses Modul ideal für eine breite Anwendungspalette. **Hauptmerkmale:** 1. **Verpolungsschutz**: Der Verpolungsschutz der Stromanschlüsse schützt das Modul vor Beschädigungen und gewährleistet eine erhöhte Lebensdauer. 2. **Hochwertige Relais**: Jedes Relais ist original und von höchster Qualität mit einer Belastbarkeit von 250 V/10 A (AC) und 30 V/10 A (DC) für Öffneranschlüsse. 3. **Kleiner, bidirektionaler isolierter Optokoppler**: Bietet hervorragende Störfestigkeit und Leistungsstabilität; der Triggerstrom beträgt nur 5 mA. 4. **Steuerungspegelwahl**: Sie können je nach Bedarf zwischen High-Pegel- und Low-Pegel-Triggerung wählen. 5. **Integrierter Strombegrenzungswiderstand**: Das Modul enthält einen Strombegrenzungswiderstand und ermöglicht so die direkte Verwendung mit einer positiven oder negativen Spannungsversorgung oder über den I/O-Port eines Mikrocontrollers. 6. **LED-Anzeigen**: Betriebs-LED (rot) und Relaisstatus-LED (blau) für einfache visuelle Überwachung. 7. **Benutzerfreundliche Schnittstelle**: Alle Verbindungen können direkt über die Klemmenblöcke hergestellt werden, was die Installation vereinfacht. 8. **Einfache Montage:** Vier Befestigungslöcher mit 3 mm Durchmesser ermöglichen eine bequeme Installation. **Technische Daten:** - Versorgungsspannung: DC 5 V/12 V/24 V (wählbar) - Triggerstrom: 5 mA - Durchmesser der Befestigungslöcher: 3 mm - Modulabmessungen (L×B×H): 15,3 × 10 × 2,0 cm / 6,0 × 3,9 × 0,8 Zoll - Paketgewicht: ca. 246 g / 8,7 oz **Modulschnittstellen:** - **Steuerschnittstellen** (16 Anschlüsse): - DC+: Anschluss an die positive Spannungsversorgung (5 V, 12 V oder 24 V) (modellabhängig) - DC-: Anschluss an die negative Spannungsversorgung - XM: Gemeinsamer Anschluss des optoelektronischen Isolationschips. Für die Steuerung auf hohem Niveau verbinden Sie diese Schnittstelle mit dem negativen Anschluss der Steuerspannungsversorgung. Für die Steuerung niedriger Pegel schließen Sie es an den Pluspol an. - X1-X16: Relais-Steuerschnittstellen - **Relais-Ausgangsschnittstellen** (48 Anschlüsse): - NO1-NO16: Öffner-Relaisschnittstellen - COM1-COM16: Gemeinsame Relaisschnittstellen - NC1-NC16: Schließer-Relaisschnittstellen **Lieferumfang:** - 1 × 16-Kanal-Relaismodul Dieses Modul ist mit Komponenten in Militärqualität gefertigt, einschließlich einer doppelseitigen Leiterplatte, und verfügt über ein optimiertes Layout für maximale Stabilität. Es eignet sich ideal zur Steuerung verschiedener Lasten wie Motoren, Beleuchtung oder anderer Geräte, die ein zuverlässiges Schalten bis zu 10 A erfordern.
