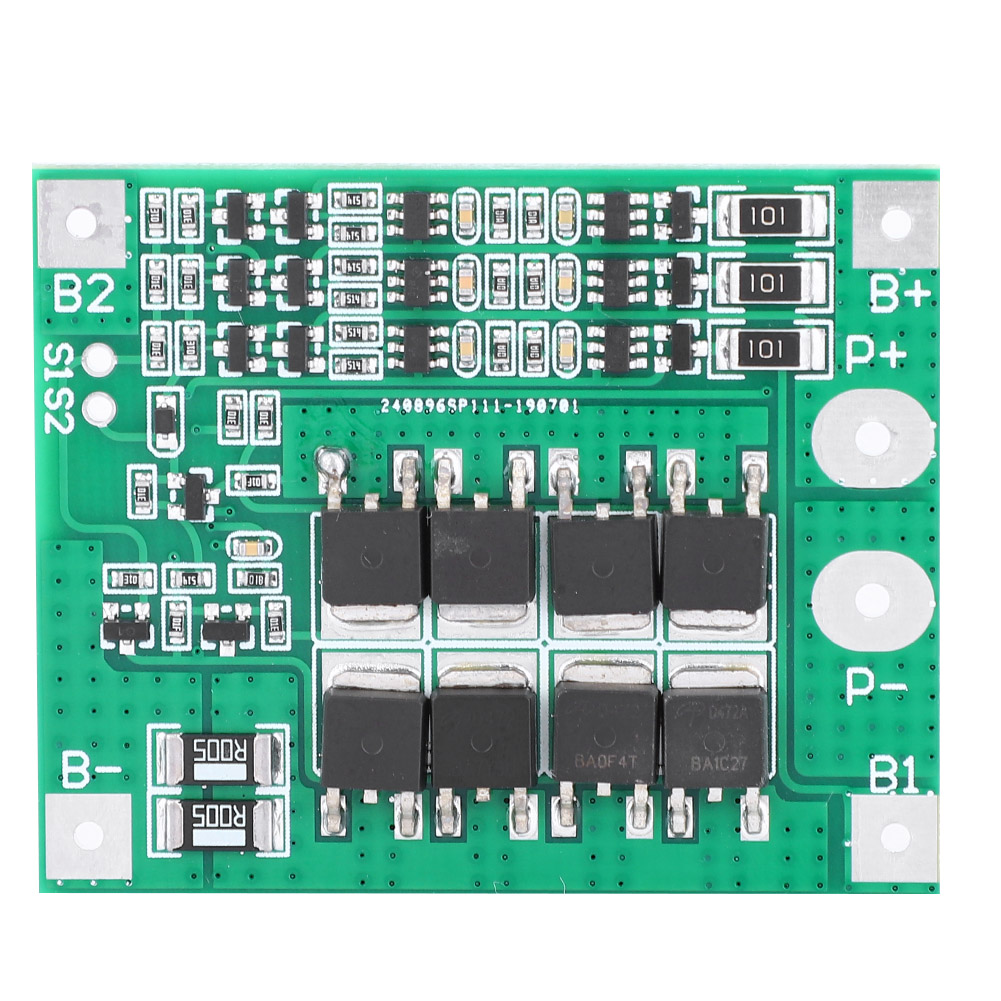

18650 3s 12v 25a Lithium-ionen-bms-schutzplatine Mit Kurzschlussschutz

Willkommen in unserem Shop! Die hochpräzise Spannungserkennungsschaltung ermöglicht eine schnelle Reaktion der Schutzplatine und schützt den Akku rechtzeitig vor Schäden. Sie bietet Schutz vor Überstrom, Überladung, Tiefentladung und Kurzschlüssen. Die Schutzplatine besteht aus hochwertigen elektronischen Bauteilen und gewährleistet so ein stabiles Laden und Entladen sowie eine lange Lebensdauer. Sie zeichnet sich durch einen breiten Betriebstemperaturbereich von -40 bis 50 °C und einen geringen Eigenverbrauch aus. Geeignet für Massagegeräte-Akkus, LED-Notstromversorgungen, 12-V-Elektronikprodukte, Solar-Straßenleuchten-Akkus, Überwachungs-Notstromversorgungen und weitere Produkte. Spezifikationen Artikeltyp: Lithium-Batterieschutzplatine Überladespannungsbereich: 4,25–4,35 V ± 0,05 V Größe: 56 x 45 x 4 mm / 2,2 x 1,8 x 0,2 Zoll Tiefentladespannungsbereich: 2,3–3,0 V ± 0,05 V Maximaler Betriebsstrom: 20–25 A (Wärmeableitung beachten) Maximaler Momentanstrom: 35–40 A Betriebstemperatur: -40 bis +50 °C Lagertemperatur: -40 bis +80 °C Ruhestrom: 30.000 Stunden Innenwiderstand: < 100 mΩ Kurzschlussschutz: Ja, Selbstheilung mit Verzögerung Ausgleichsstrom: 45 mA Ladespannung: 12,6–13 V Testpunktbeschreibung: Kurzschluss S1 S2, P+ P- Die Ausgangsspannung zeigt an, dass der MOS-Schutz ordnungsgemäß funktioniert. Die zusätzliche Temperaturüberwachung mittels Öffnerkontakt kann den thermischen Schutz erweitern. Lieferumfang: 1 x Lithium-Batterieschutzplatine. Hinweis: 1. Diese Schutzplatine ist nicht geeignet für LiFePO4-Akkus, Xenonlampen, Akkus für Bohrmaschinen, Akkus für E-Bikes, Kinderwagenakkus, Motoren über 775 (4 A) oder 1-W-LED-Lampen mit Fischaugenoptik. 2. Bei Produkten mit einem Entladestrom über 3 A muss die Entladerate des Akkus größer als 3C sein. Berechnungsformel für die Entladerate: 1C-Akku, 2000 mAh Kapazität, 2 Ah x 1 = 2 A Arbeitsstrom; 3C-Akku, 2000 mAh Kapazität, 2 Ah x 3 = 6 A Arbeitsstrom. Erhitzt sich der Akku während des Gebrauchs, ist die Entladerate nicht geeignet. Längerer Gebrauch in diesem Fall wird nicht empfohlen, da der Akku schnell beschädigt wird. 3. Halten Sie sich unbedingt an die Verdrahtung: 0 V (B-), 3,7 V (B1), 7,4 V (B2), 11,1 V (B+). Kurzschlüsse sind unbedingt zu vermeiden! 4. Stellen Sie beim Reihenschalten von drei Batteriesätzen sicher, dass die Spannung jedes Satzes identisch ist. Sollten die Spannungen abweichen, laden Sie jeden Satz einzeln, bevor Sie sie in Reihe schalten. Beim Entladetest ist die Batterie mit dem schnellsten Spannungsabfall die defekte. Tipp: Verwenden Sie keine intakten und defekten Batterien zusammen! Je ähnlicher die Kapazität/der Widerstand der Batterien ist, desto besser! (Die Verwendung von zwei intakten und einer defekten Batterie entspricht der Verwendung von drei defekten Batterien.)
