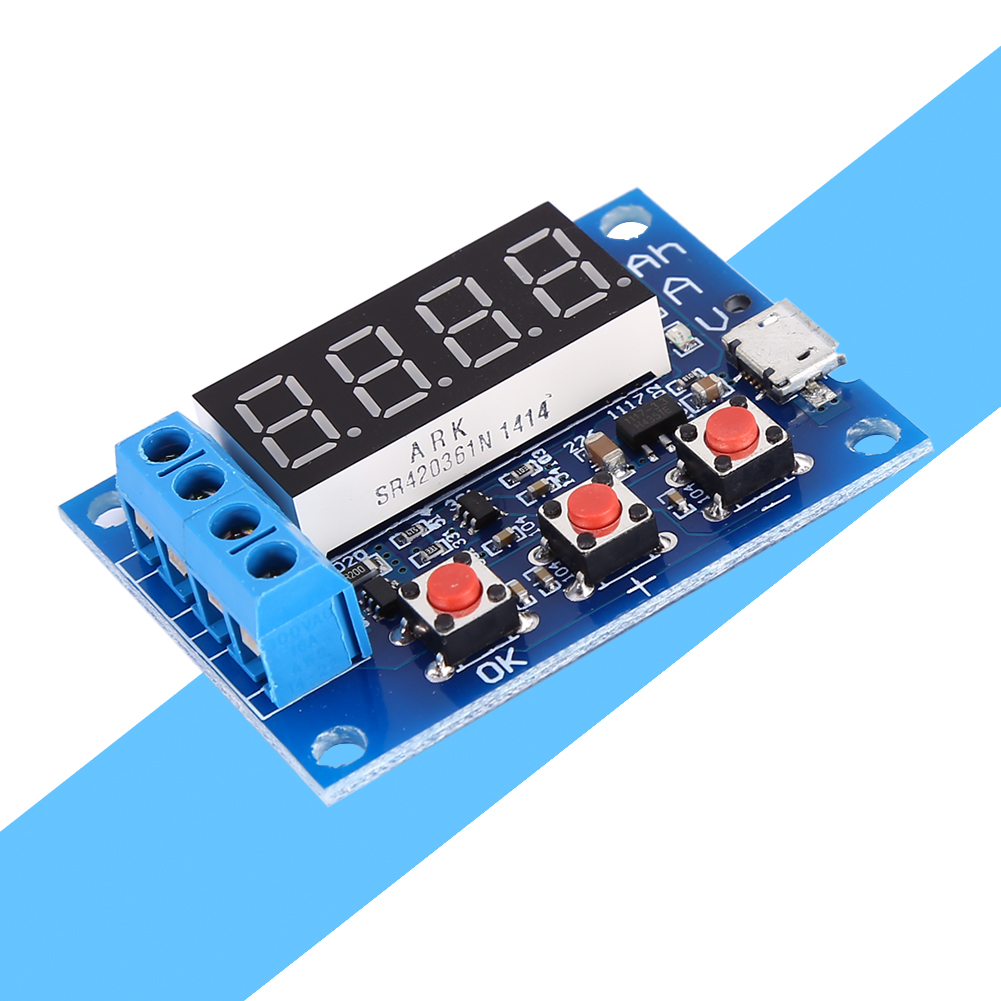

18650 Lithium-blei-säure-akku-kapazitätstester, Micro-usb, Entladeanzeige

Willkommen in unserem Shop! Batteriekapazitätstester, Entladetyp, für 1,2-12-V-Batterien mit externer Last, geeignet zum Testen der Kapazität von 18650- und anderen Batterien. Dieses Multifunktionsgerät steuert das Ein- und Ausschalten der Last, um in Echtzeit integrierte Ergebnisse für Entladestrom und -kapazität zu erhalten. Es unterstützt eine maximale Entladung von 15 V und 3 A und misst Spannung und Entladestrom, ohne sich selbst zu entladen. Die maximal unterstützte statistische Kapazität beträgt 9999 Ah (9999000 mAh). Es erkennt die Batterie automatisch und stellt eine geeignete Abschaltspannung ein, mit der Möglichkeit der manuellen Anpassung. Technische Daten: - Versorgungsspannung: DC 4,5-6 V (Micro-USB-Anschluss) - Betriebsstrom: weniger als 70 mA - Entladespannung: 1,00 V – 15,00 V mit 0,01 V Auflösung - Abschaltspannungsbereich: 0,5–11,0 V - Nennstrom: 3,000 A mit 0,001 A Auflösung - Maximaler Spannungsmessfehler: 1 % ± 0,02 V - Maximaler Strommessfehler: 1,5 % ± 0,008 A - Maximaler Batteriekapazitätsbereich: 9999 Ah (1 Ah = 1000 mAh), mit Dezimalpunktverschiebung bei höheren Werten, z. B. Anzeige von X,XXX für weniger als 10 Ah, XX,XX für 10 Ah usw. - Platinengröße: 50 mm × 37 mm - Fertige Größe: 50 mm × 37 mm × 17 mm (Länge × Breite × maximale Höhe, einschließlich der Höhe der Kupferfüße) Anleitung: Für den ersten Test muss die Batterie vollständig geladen sein. Schließen Sie die zu testende Batterie an die Plus- und Minus-Eingangsklemmen an, ohne die Polarität zu vertauschen (eine Vertauschung unter Last kann die Schaltung beschädigen). Schließen Sie die Last an die Plus- und Minus-Ausgangsklemmen an. Versorgen Sie das Testgerät über Micro-USB mit Strom (verwenden Sie keinen USB-Anschluss eines Desktop- oder Laptop-Computers). Die Batteriespannung wird angezeigt. Drücken Sie zum Starten des Tests einmal die Taste „OK“. Das Testgerät ermittelt automatisch eine geeignete Abschaltspannung basierend auf der Spannung der vollständig geladenen Batterie. Der Test startet nach drei Blinksignalen. Um die Abschaltspannung manuell einzustellen, verwenden Sie die Tasten „+“ oder „-“, während die Batteriespannung angezeigt wird, und ändern Sie den Abschaltwert, der mit „P“ beginnt (0,1-V-Auflösung). Drücken Sie nach der Einstellung „OK“, um den Test zu starten. Nach dem Start überwacht das Testgerät den elektronischen Ladeschalter und zeigt die folgenden Daten an: Entladekapazität (Ah), Entladestrom (A) und Batteriespannung (V). Wenn die Spannung den eingestellten Abschaltpunkt erreicht, schaltet sich der Ladeschalter ab, und die Daten werden weiterhin mit schnell blinkender entsprechender Anzeige angezeigt. Die angezeigte Kapazität entspricht der tatsächlichen Entladekapazität. Drücken Sie „OK“, um das Blinken zu stoppen und eine stabile Anzeige zu gewährleisten. Drücken Sie anschließend erneut „OK“, um zum Einschalten zurückzukehren und die Batterie für den nächsten Test auszutauschen. Fehlercodes und ihre Bedeutung: - Err1: Batteriespannung größer als 15 V - Err2: Batteriespannung kleiner als die Abschaltspannung - Err3: Batterie kann die Last nicht tragen oder der Leitungswiderstand ist zu hoch - Err4: Überstrom (Stromstärke größer als 3,1 A) Lieferumfang: 1 x 1,2–12 V Batteriekapazitätstester 2 x Lastwiderstände Hinweis: Während des Entladens werden die Lastwiderstände sehr heiß; Bitte seien Sie vorsichtig!
