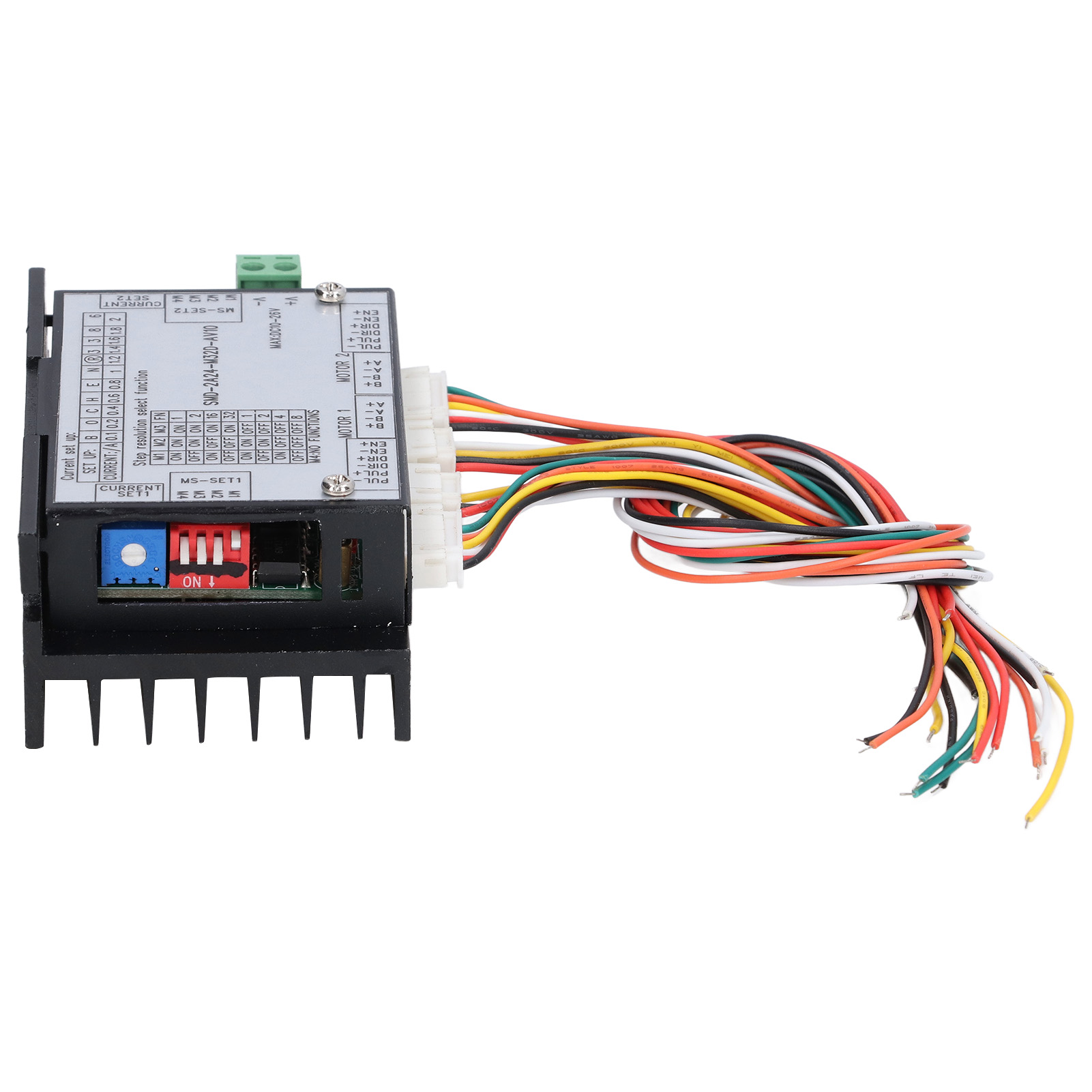

2-in-1 Bipolarer 2-phasen 4-draht-schrittmotortreiber, Optoelektronische Isolation

Willkommen in unserem Shop! Entdecken Sie unseren 2-Phasen-Schrittmotortreiber mit 4-Draht, Modell SMD-2A24-M32D-AV10. Er ist für zuverlässige Leistung und kompakte Installation konzipiert. Dieses Produkt wird mit einem betriebsbereiten Schrittmotortreiber geliefert. **2-teiliges Design**: Dieser Treiber integriert zwei universelle 2-Phasen-Schrittmotortreiber in einem einzigen Gehäuse. Dadurch wird die Größe reduziert, ohne die Funktionalität einzuschränken. Das kompakte Design spart Platz und vereinfacht die Verkabelung. **Photovoltaische Isolation**: Er ermöglicht die gleichzeitige Eingabe von zwei verschiedenen Steuersignalen (Impuls + Richtung + Aktivierung), um zwei separate Motoren störungsfrei anzusteuern. Alle Eingangssignale sind für erhöhte Sicherheit photovoltaisch getrennt. **Grundlegende Spezifikationen:** Zur Gewährleistung der Systemstabilität werden für die Verkabelung Standard-2,54-mm-Steckverbinder verwendet. Das Flachbandkabel ist mit einem einfachen 24-adrigen PH-Stecker ausgestattet und 300 mm lang. Die Signalverdrahtung besteht aus 26 Adern. **Kompatible Motoren:** Dieser Treiber ist für 2-Phasen-Mikroschrittmotoren der Typen 24, 28, 35, 29, 42, 57 und weitere mit 5-, 6- oder 8-adriger Belegung geeignet. **Temperaturerfassung:** Der externe Temperaturfühler ist ein 10-kV-NTC-Sensor und erfasst Temperaturen zwischen -10 °C und +75 °C. Es kann am Motor, einem Magnetventil oder einer Batterie montiert werden. **Detaillierte technische Daten**: - Typ: 2-phasig, 4-adrig, bipolar - Ansprechgeschwindigkeit: 100 kHz - Betriebstemperatur: 0-50 °C - Betriebsfeuchtigkeit: 40-90 % rF - Eingangsspannung: DC 10 V-26 V - Minimaler Standby-Strom: 0,03 A - Maximal zulässiger Betriebsstrom: 15 A (10 A für Motor und Bremse + 5 A für Magnetventil) - Zulässiger Einschaltstrom: 35 A für 0,2 Sekunden - Zulässige Eingangsspannungswelligkeit: ≤ 500 mV - Übertragungsfrequenz des Lichtstreifens: 433 MHz 340-mm-Antenne, 10 MW Sendeleistung, 100 Meter Reichweite im Freien - Fernbedienungsantenne: 250 mm, -110 dB Empfangsempfindlichkeit, 100 Meter Reichweite im Freien - Spezifikationen der Magnetventilschnittstelle: anpassbar an verschiedene Standard-24-V-Magnetventile mit einem Betriebsstrom von ≤ 5 A - Spezifikationen der Motor- und Bremsschnittstelle: anpassbar an 24-V-Elektromagnetbremsen und -motoren mit einem Gesamtbetriebsstrom von ≤ 10 A **Bedienungsanleitung**: 1. **Verdrahtungsmethode:** - GND: Masseanschluss der Gleichstromversorgung - +V: Pluspol der Gleichstromversorgung, Bereich +9 V bis +36 V, empfohlener Wert +24 V DC - A+, A-: Spule der Motorphase A - B+, B-: Spule der Motorphase B 2. **Funktionen der Steuersignalschnittstelle:** - PUL+(+5 V)/PUL-(PUL): Impulssteuersignal; die steigende Flanke des Impulses ist aktiv. PUL ist ein High-Pegel von 4–5 V und ein Low-Pegel von 0–0,5 V. Für eine zuverlässige Reaktion sollte die Impulsbreite größer als 1,2 µs sein. Bei Verwendung von +12 V oder +24 V ist ein Vorwiderstand erforderlich. - DIR+(+5 V)/DIR-(DIR): Richtungssignal; High- oder Low-Pegel. Um eine zuverlässige Motorkommutierung zu gewährleisten, muss das Richtungssignal mindestens 5 µs vor dem Impulssignal angelegt werden. Die anfängliche Drehrichtung hängt von der Motorverdrahtung ab; durch Vertauschen einer beliebigen Phase (z. B. A+, A-) kann die Drehrichtung umgekehrt werden. DIR- liegt auf hohem Pegel (4–5 V) und niedrigem Pegel (0–0,5 V). – ENA+(+5 V)/ENA-(ENA): Freigabesignal; schaltet den Treiber ein oder aus. Wenn ENA+ an +5 V angeschlossen und ENA- auf niedrigem Pegel ist (oder der interne Optokoppler aktiviert ist), unterbricht der Treiber den Strom zu den Motorphasen und versetzt den Motor in einen Leerlaufzustand, in dem er nicht auf Impulse reagiert. Wird diese Funktion nicht benötigt, lassen Sie diesen Anschluss unverbunden. Dieser Treiber bietet eine robuste und vielseitige Lösung für Ihre Bewegungssteuerungsanwendungen.
