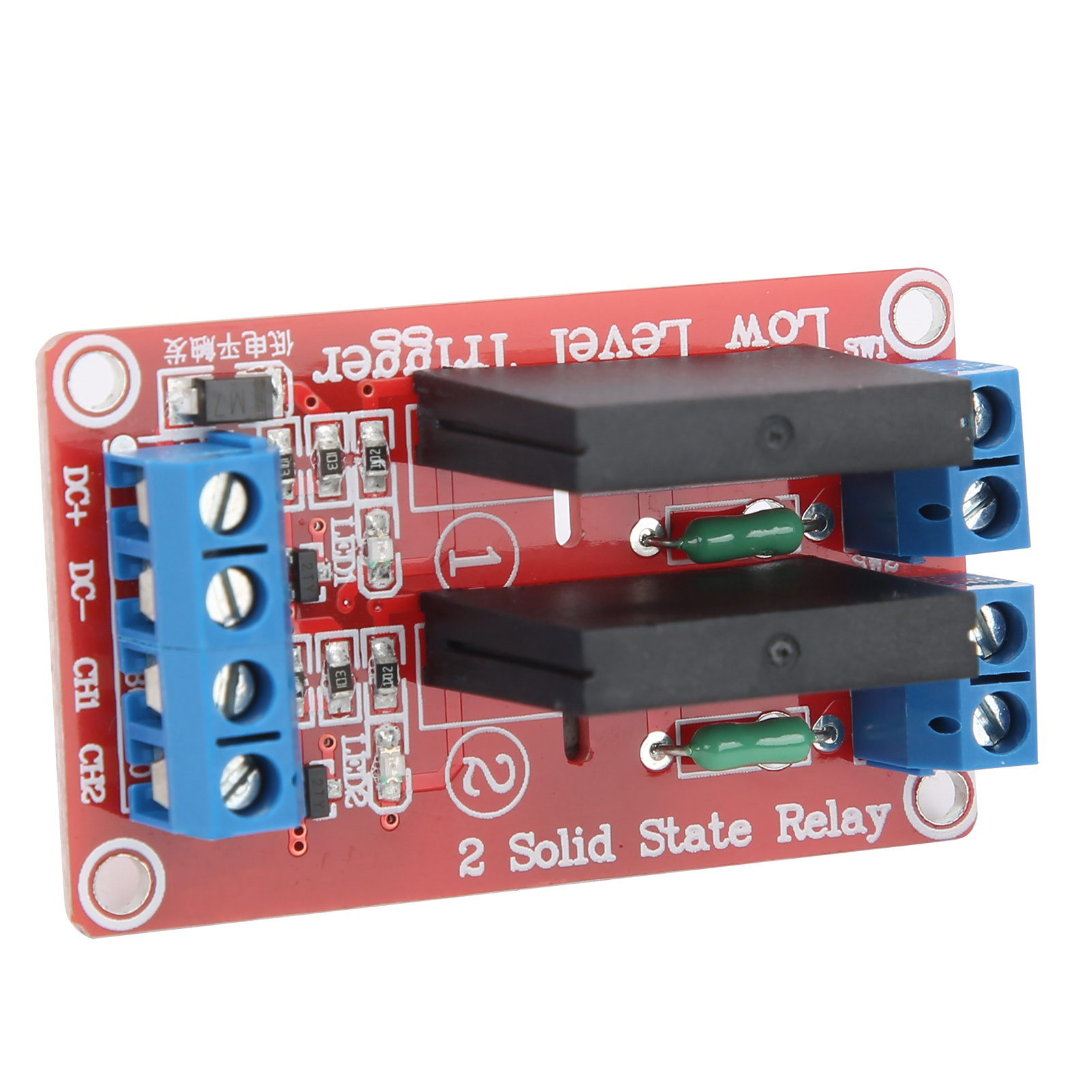

2-kanal-halbleiterrelaismodul (ssr-modul) Mit Sicherung, Diy-elektroinstallationsmaterial, 240 V/2 A

1. Bei einer Hochpegeltriggerung liegt eine positive Spannung zwischen dem Signaltriggeranschluss (CH) und dem Minuspol des Netzteils an. 2. Bei der Hochpegeltriggerung wird der Pluspol des Netzteils mit dem Triggeranschluss verbunden. Sobald am Triggeranschluss eine positive Spannung anliegt oder die Triggerspannung erreicht wird, schaltet das Relais. 3. Bei einer Niedrigpegeltriggerung schaltet das Relais, wenn die Spannung zwischen dem Signaltriggeranschluss und dem Minuspol des Netzteils 0 V beträgt oder die Spannung am Triggeranschluss niedriger ist als die Spannung am Pluspol des Netzteils. Sobald die Spannung niedrig genug ist, um die Triggerung auszulösen, schaltet das Relais. 4. Bei der Niedrigpegeltriggerung wird üblicherweise der Minuspol des Netzteils mit dem Triggeranschluss verbunden, um das Relais zu aktivieren. 5. Der Eingang darf nur an Gleichstrom (DC) und der Ausgang nur an Wechselstrom (AC) angeschlossen werden (der Ausgang darf nicht an Gleichstrom angeschlossen werden). Der maximale Betriebsstrom beträgt 2 A. Artikeltyp: Relaismodul. Material: Leiterplatte. Anwendung: Geeignet für den Einsatz, das Lernen und die Weiterentwicklung von Studenten, Ingenieuren, Technikern, Fabriken, Heimwerkern, Elektronikbegeisterten usw. Relaisparameter: Eingangsspannung: 240 V/2 A. Eingangsspannung: 5 V DC. Eingangssteuersignalspannung: 0–2,5 V (niedriger Pegel): Relais EIN; 3–5 V (hoher Pegel): Relais AUS. Ruhestrom: 0 mA. Betriebsstrom: 12,5 mA. Triggerstrom: 2 mA. DC+: An den Pluspol der Stromversorgung anschließen (Versorgung entsprechend der Relaisspannung). DC-: An den Minuspol der Stromversorgung anschließen. CH1: Signaltriggeranschluss des Relaismoduls (Triggerung bei niedrigem Pegel aktiv). Lieferumfang: 1 x Relaismodul.
