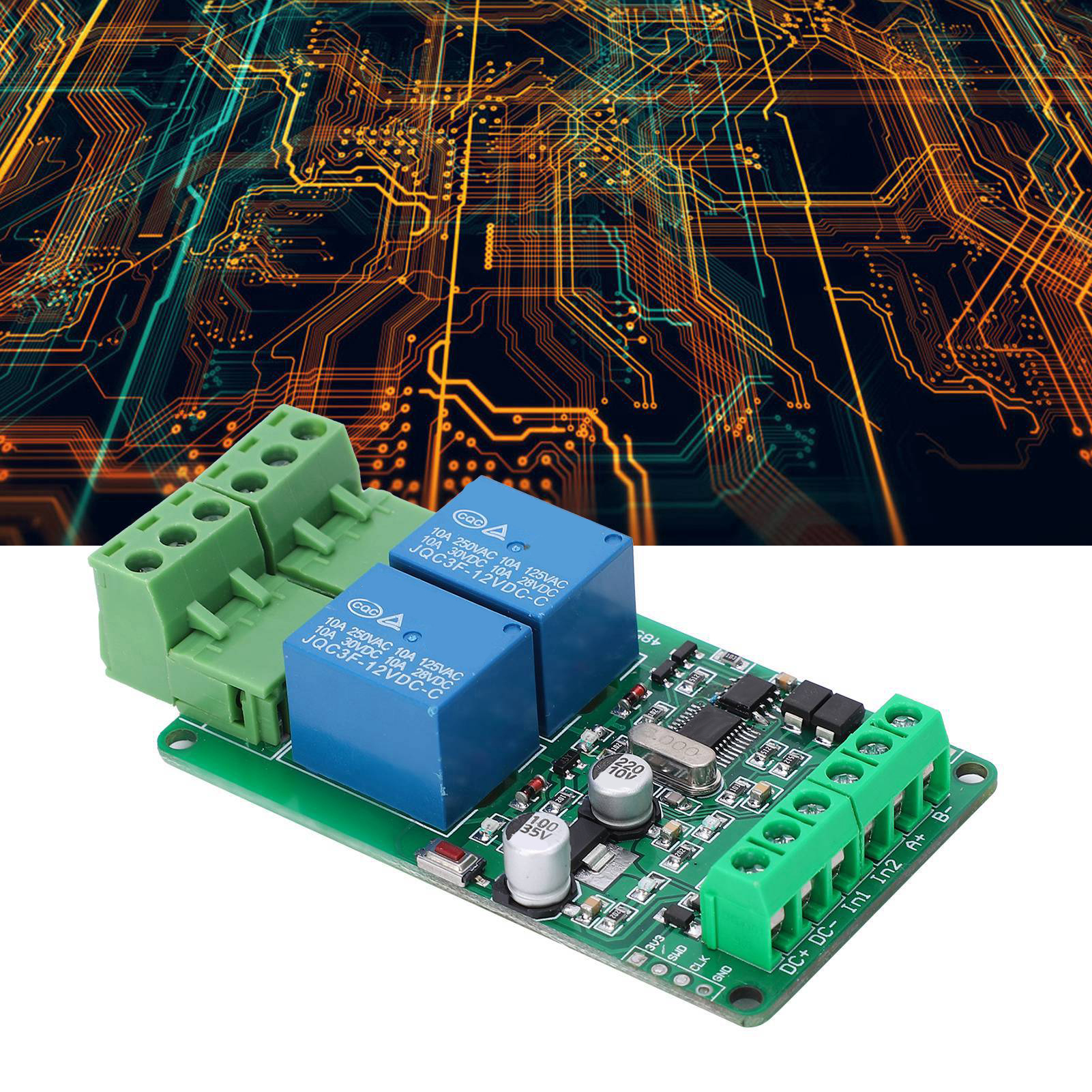

2-kanal-modbus-rtu-relaisausgang, 2-kanal-digitaleingang, Rs485, Ttl, 12-v-eingang

Willkommen in unserem Shop! 2-Kanal-12V-Relaismodul, einfach zu installieren und zu entfernen. Hergestellt aus hochwertigen Materialien, langlebig, tragbar und benutzerfreundlich. Geringer Stromverbrauch, hohe Präzision, geeignet für RS485/TTL-Kommunikation. Hochwertige elektronische Bauteile und präzise Fertigungsprozesse gewährleisten Langlebigkeit. Standardisierte und hochwertige Fertigung, perfekter Ersatz für alte oder beschädigte Module. Artikeltyp: 2-Kanal-Relaismodul Hardware-Ausstattung: 1. RS485-Kommunikationsschnittstelle 2. TTL-Kommunikationsschnittstelle 3. 2 optokopplerisolierte Eingänge 4. 2 optokopplerisolierte Ausgänge 5. Eine Benutzertaste 6. Eine Benutzer-LED-Anzeige 7. Eine Betriebsanzeige 8. STM32F030F4 Mikrocontroller 9. 2 Relais-Status-LEDs 10. Stromanschluss (12V Stromversorgung) Baudrate: 9600 8 NONE 1 16-Bit-Senden 16-Bit-Empfangen Verwendung: 1. Die Software legt die Kommunikations-Baudrate fest. 2. Adresse festlegen (die Geräteadresse für die Kommunikation; die Standardadresse ist 01) Hinweis: Schließen Sie nur ein Gerät an, andernfalls wird die Adresse automatisch festgelegt. Adresse festlegen als: 01 00 10 00 00 00 01 02 00 01 6A 00 // in 01 ändern Adresse festlegen als: 02 00 10 00 00 00 01 02 00 02 2A 01 // in 02 ändern Adresse festlegen als: 03 00 10 00 00 00 01 02 00 03 EB C1 // in 03 ändern Adresse lesen: 00 03 00 00 00 01 85 dB Rückgabe: 00 03 02 00 01 44 44 //01 ist die Adresse Bedeutung der einzelnen Bytes: [Adresse 1] Relais 1 ein: 01 05 00 01 01 00 9d 9a Byte 1: Adresse Byte 2: Funktion Bytes 3 & 4: Registeradresse Bytes 5 & 6: Registerdaten Bytes 7 & 8: CRC-Prüfung [Adresse 1] Relais 0 ein: 01 05 00 00 FF 00 8C 3A Relais 0 aus: 01 05 00 00 00 00 CD CA Relais 1 ein: 01 05 00 01 FF 00 DD FA Relais 1 aus: 01 05 00 01 00 00 9C 0A Relais 2 ein: 01 05 00 02 FF 00 2D FA Relais 2 aus: 01 05 00 02 00 00 6C 0A Relais 3 ein: 01 05 00 03 FF 00 7C 3A Relais 3 aus: 01 05 00 03 00 00 3D CA Relais 4 ein: 01 05 00 04 FF 00 CD FB Relais Nr. 4 aus: 01 05 00 04 00 00 8C 0B Relais Nr. 5 ein: 01 05 00 05 FF 00 9C 3B Relais Nr. 5 aus: 01 05 00 05 00 00 DD CB Relais Nr. 6 ein: 01 05 00 06 FF 00 6C 3B Relais Nr. 6 aus: 01 05 00 06 00 00 2D CB Relais Nr. 7 ein: 01 05 00 07 FF 00 3D FB Relais Nr. 7 aus: 01 05 00 07 00 00 7C 0B Status von Relais Nr. 0 lesen: 01 01 00 00 00 01 FD CA Status von Relais Nr. 1 lesen: 01 01 00 01 00 01 AC 0A Status von Relais Nr. 2 lesen: 01 01 00 02 00 01 5C 0A Status von Relais Nr. 3 lesen: 01 01 00 03 00 01 0D CA Status von Relais Nr. 4 lesen: 01 01 00 04 00 01 BC 0B Status von Relais Nr. 5 lesen: 01 01 00 05 00 01 ED CB Status von Relais Nr. 6 lesen: 01 01 00 06 00 01 1D CB Status von Relais Nr. 7 lesen: 01 01 00 07 00 01 4C 0B Alle Relaiszustände lesen: 01 01 00 00 00 08 3D CC Blinkanleitung: Hinweis: Nach dem Öffnen sofort ausschalten. 100 ms ist eine Einheit [1 steht für 100 ms] Adresse 1: Relais 0 blinkt: 01 05 02 00 07 00 CE 42 // 700 ms = 7 × 100 ms = 700 ms Relais 1 blinkt: 01 05 02 01 08 00 9A 72 // 800 ms Rückgabe: Wie Sendebefehl Adresse 2: Relais 0 blinkt: 02 05 02 00 05 00 CF 11 // 500 ms Relais 1 blinkt: 02 05 02 01 06 00 9E 21 // 600 ms Alle ausschalten: 01 0F 00 00 00 08 01 00 FE 95 Alle einschalten: 01 0F 00 00 00 08 01 FF BE D5 Einzelschaltbefehl: Relaisschalter Nr. 0: 01 05 00 00 55 00 F2 9A Relaisschalter Nr. 1: 01 05 00 01 55 00 A3 5A Relaisschalter Nr. 2: 01 05 00 02 55 00 53 5A Relaisschalter Nr. 3: 01 05 00 03 55 00 02 9A Relaisschalter Nr. 4: 01 05 00 04 55 00 B3 5B Relaisschalter Nr. 5: 01 05 00 05 55 00 E2 9B Relais Nr. 6 Umschaltung: 01 05 00 06 55 00 12 9B Relais Nr. 7 Umschaltung: 01 05 00 07 55 00 43 5B Vollständige Umschaltungsanweisung: 01 05 00 00 5A 00 F7 6A Status aller Schnittstelleneingänge lesen Senden: 01 02 00 00 00 08 79 CC //8 Eingangszustände lesen Rückgabe: 01 02 01 00 A1 88 1 x 2-Kanal-Relais Modul
