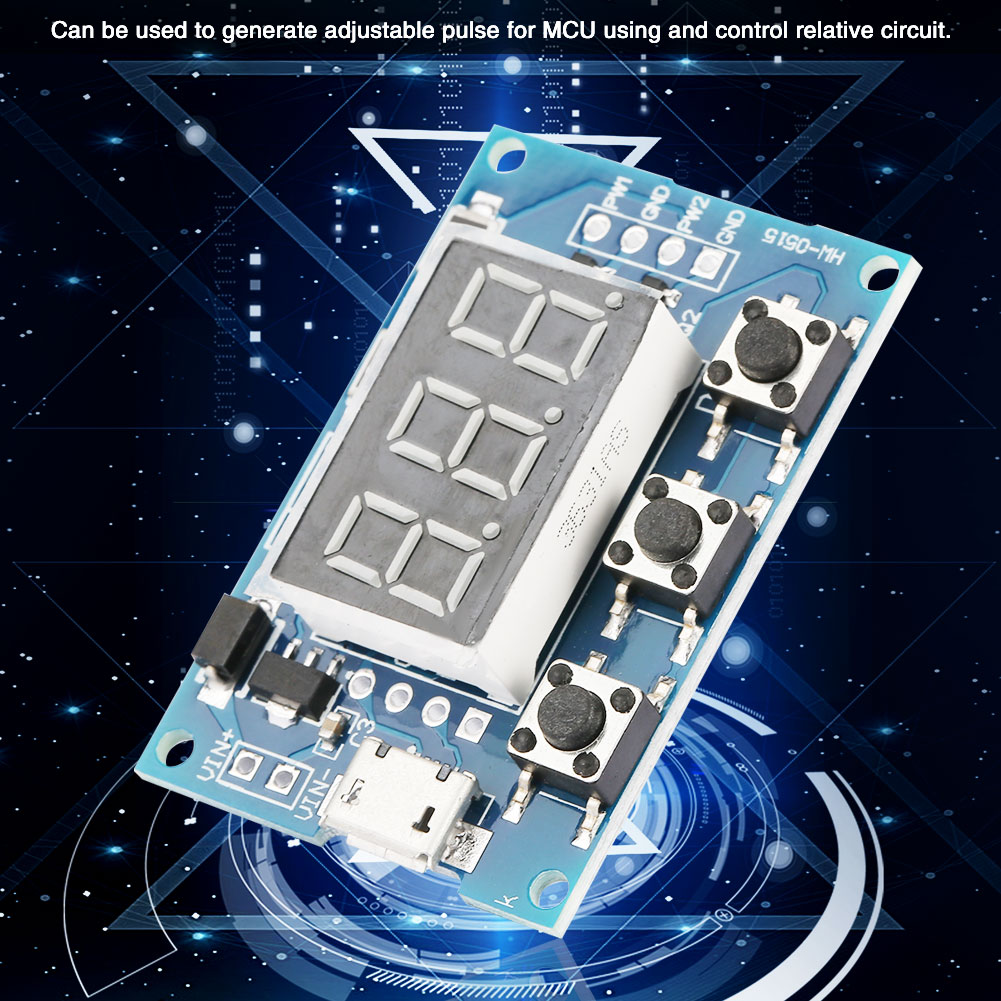

2-kanal-pwm-frequenz-tastverhältnis-einstellbarer Rechteckwellensignalgenerator

1. 100 % neu und hochwertig. 2. Zwei unabhängige PWM-Ausgänge, deren Frequenz und Tastverhältnis separat eingestellt werden können. 3. Breiter Frequenzbereich und hohe Präzision. 4. Serielle Kommunikation möglich. 5. Kann zur Erzeugung einstellbarer Impulse für Mikrocontroller und zur Ansteuerung zugehöriger Schaltungen verwendet werden. Spezifikation: Zustand: 100 % neu Betriebsspannung: 5–30 V, unterstützt Micro-USB 5,0 V Stromversorgung Frequenzbereich: 1 Hz–150 kHz Frequenzgenauigkeit: 2 % Signalbelastbarkeit: Ausgangsstrom 8–30 mA Ausgangsspannung: Standard 5 V V-pp (kann durch externe Stromversorgung geändert werden) Umgebungstemperatur: -30 ~ 70 °C Serielle Schnittstelle: Kommunikationsstandard: 9600 bps Datenbits: 8 Stoppbits: 1 Prüfbits: keine Flusssteuerung: keine Gewicht: ca. 9 g / 0,3 oz Größe: ca. 41 * 28 * 1,6 mm / 1,6 * 1,1 * 0,1 Zoll Parametereinstellung: Das Modul verfügt über eine 3-Kanal-Taste: Set, Up, Down. 1. Durch kurzes Drücken der SET-Taste können die angezeigten 4 Parameterwerte umgeschaltet werden (FR1: PWM1-Frequenz; dU1: PWM1-Tastverhältnis; FR2: PWM2-Frequenz; dU2: PWM2-Tastverhältnis). Vor dem Umschalten blinkt der entsprechende Parametername. 2. Drücken Sie direkt die AUF- und AB-Taste, um den aktuellen Parameterwert zu ändern. 3. Für die 2-Kanal-PWM können drei Frequenzwerte eingestellt werden. Im Frequenzanzeigefeld kann durch langes Drücken der SET-Taste umgeschaltet werden. Die Tastverhältnisse der drei Frequenzen sind identisch (XXX: 1 Hz ~ 999 Hz; XX.X: 0,1 kHz ~ 99,9 kHz; XXX: 1 kHz ~ 150 kHz). PWM-Frequenz einstellen: 1. "S1FXXXT": PWM1-Frequenz auf XXX Hz (001 ~ 999) einstellen. 2. "S1FXX.XT": PWM1-Frequenz auf XX.X kHz (00,1 ~ 99,9) einstellen. 3. "S1F:XXXT": PWM1-Frequenz auf XXX kHz (00,1 ~ 15,0) einstellen. 4. "S1": PWM1. 5. "S2": PWM2. 6. "F": Frequenz. 7."D": Tastverhältnis 8."T": Stopp-Bit PWM-Tastverhältnis einstellen: 1."S1DXXXT": PWM1-Tastverhältnis auf XXX (001–100) einstellen 2."S2DXXXT": PWM2-Tastverhältnis auf XXX (001–100) einstellen Erfolgreiche Rückstellung: DOWN Rückstellung nicht erfolgreich: FALL Lieferumfang: 1 * Rechtecksignalgenerator
