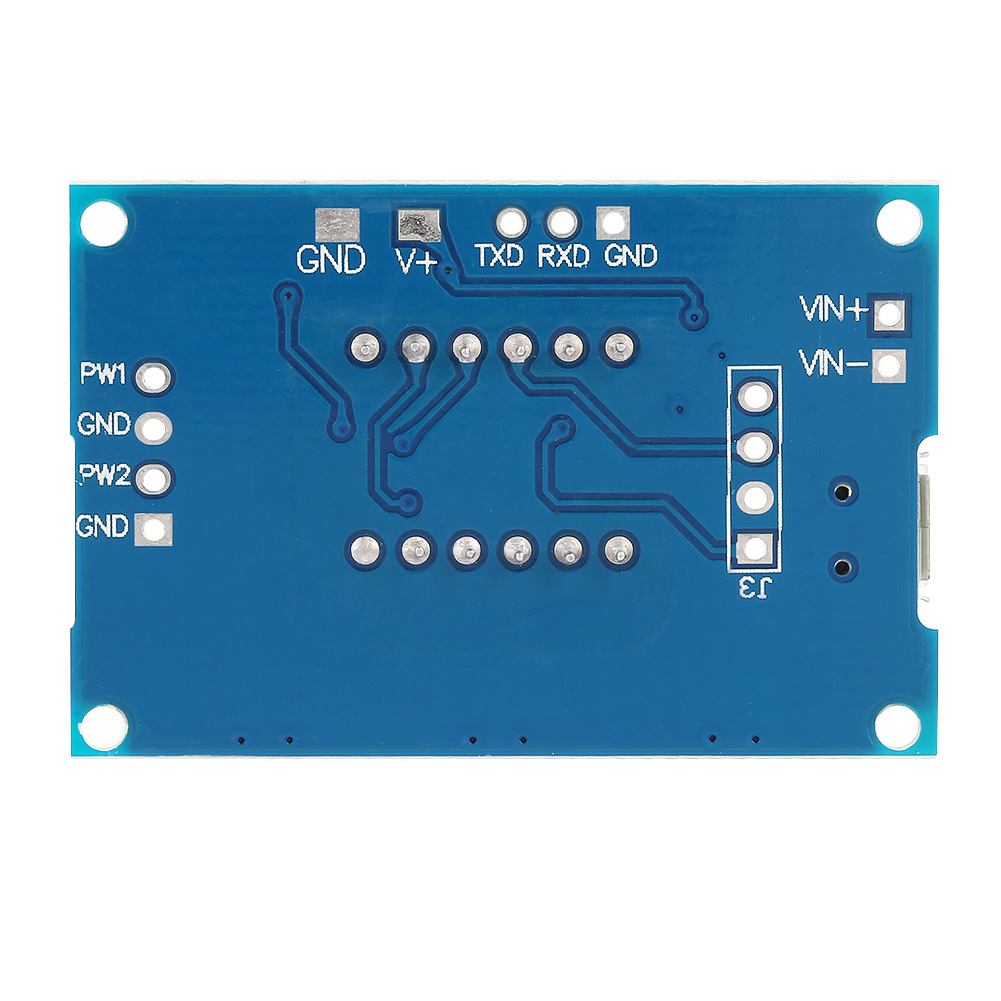

2-kanal-pwm-pulsfrequenzmodul Mit Einstellbarem Tastverhältnis, Rechteck- Und Rechteckwellengenerator, Schrittmotortreiber

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Rechtecksignalgenerator – 100 % neu und entwickelt, um Ihre anspruchsvollsten technischen Anforderungen zu erfüllen. Dieses kompakte und leistungsstarke Modul bietet zwei unabhängige PWM-Ausgänge, mit denen Sie Frequenz und Tastverhältnis separat einstellen und Ihre Schaltungen präzise steuern können. **Hauptmerkmale:** - 100 % neu und hochwertig. - Zwei unabhängige PWM-Ausgänge mit separater Frequenz- und Tastverhältniseinstellung. - Breiter Frequenzbereich mit hoher Genauigkeit. - Integrierte serielle Kommunikation für Fernsteuerung. - Ideal zur Erzeugung einstellbarer Impulse für Mikrocontroller (MCUs) und zum Ansteuern zugehöriger Schaltungen. **Technische Daten:** - Zustand: 100 % neu. - Betriebsspannung: 5–30 V, mit Unterstützung für 5,0-V-Micro-USB-Stromversorgung. - Frequenzbereich: 1 Hz bis 150 kHz. - Frequenzgenauigkeit: 2 %. - Signalbelastbarkeit: Ausgangsstrom zwischen 8 und 30 mA. - Ausgangsspannung: 5 V Vss (Standard, über externes Netzteil anpassbar). - Umgebungstemperatur: -30 °C bis 70 °C. - Serielle Schnittstelle: Kommunikationsstandard 9600 bps. - Datenbits: 8. - Stoppbit: 1. - Prüfbit: keines. - Flusssteuerung: keine. - Gewicht: ca. 9 g. - Abmessungen: ca. 41 × 28 × 1,6 mm. **Parametereinstellung:** Das Modul verfügt über 3 Tasten: SET, UP und DOWN. 1. Drücken Sie kurz SET, um die 4 Parameterwerte durchzuschalten (FR1: PWM1-Frequenz; dU1: PWM1-Tastverhältnis; FR2: PWM2-Frequenz; dU2: PWM2-Tastverhältnis). Der Parametername blinkt vor der Änderung. 2. Verwenden Sie die Tasten UP und DOWN, um den aktuellen Parameterwert zu ändern. 3. Die 2 PWM-Ausgänge können auf 3 Frequenzwerte eingestellt werden. Im Frequenzanzeigemodus schaltet ein langer Druck auf SET zwischen den Typen um (XXX: 1 Hz bis 999 Hz; XX.X: 0,1 kHz bis 99,9 kHz; XXX: 1 kHz bis 150 kHz). Das Tastverhältnis bleibt für alle 3 Typen gleich. **Einstellen der PWM-Frequenz:** 1. "S1FXXXT": Setzt die PWM1-Frequenz auf XXX Hz (001 bis 999). 2. "S1FXX.XT": Setzt die PWM1-Frequenz auf XX,X kHz (00,1 bis 99,9). 3. "S1F:XXXT": Setzt die PWM1-Frequenz auf XXX kHz (0,0,1 bis 1,5,0). 4. "S1": PWM1. 5. "S2": PWM2. 6. "F": Frequenz. 7. "D": Tastverhältnis. 8. "T": Endbit. **Einstellen des PWM-Tastverhältnisses:** 1. "S1DXXXT": Setzt das PWM1-Tastverhältnis auf XXX (001 bis 100). 2. "S2DXXXT": Stellt das Tastverhältnis von PWM2 auf XXX (001 bis 100) ein. Erfolgreiche Einstellung: DOWN. Fehlgeschlagene Einstellung: FALL. **Lieferumfang:** 1 * Rechteckwellengenerator. Dieses Produkt ist ideal für Ihre Elektronikprojekte, den Unterricht oder die Prototypenentwicklung. Seine Vielseitigkeit und Präzision machen es zu einem unverzichtbaren Werkzeug für jeden Hobbybastler und Profi. Bestellen Sie jetzt und profitieren Sie von einer zuverlässigen und effizienten Lösung!
