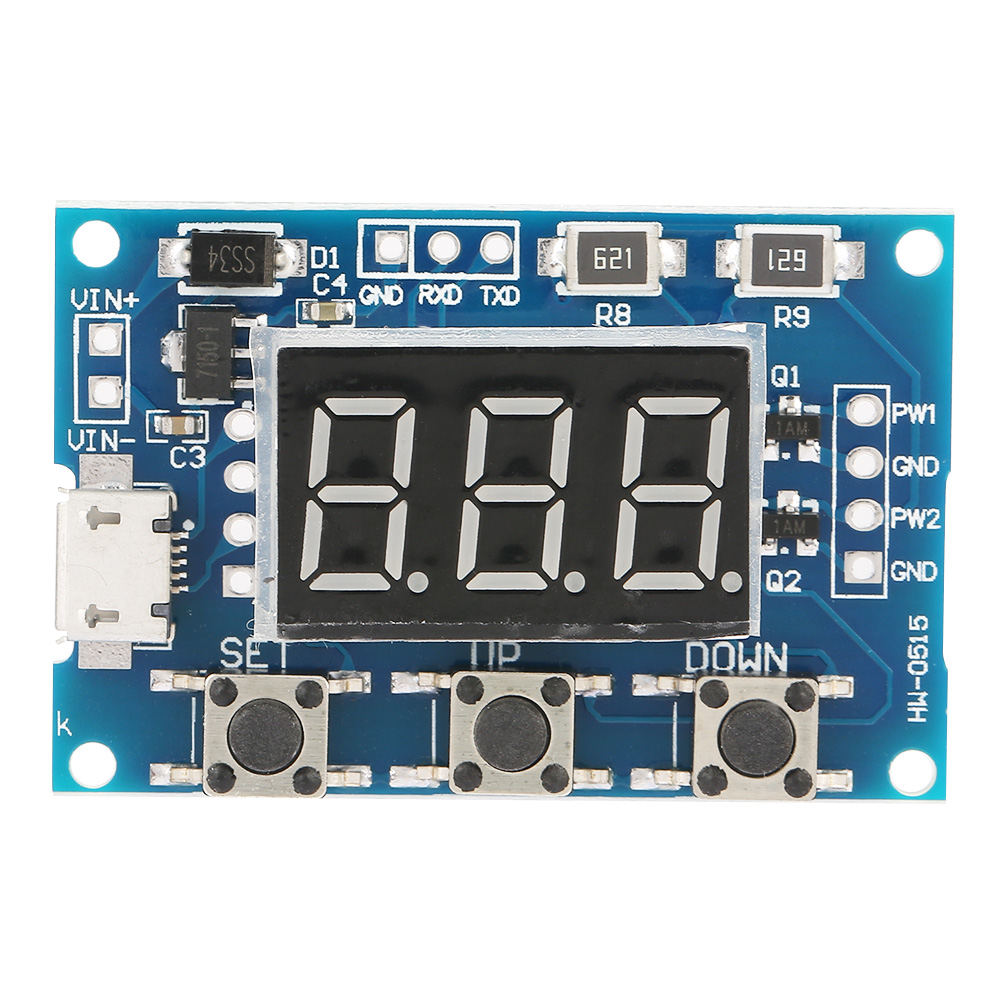

2-kanal-pwm-signalgenerator Mit Einstellbarer Frequenz Und Einstellbarem Tastverhältnis

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen PWM-Signalgenerator – ein unverzichtbares Werkzeug für Ihre Elektronik- und MCU-Entwicklungsprojekte. Dieses brandneue und hochwertige Modul zeichnet sich durch Präzision und Vielseitigkeit aus. Es verfügt über zwei unabhängige PWM-Ausgänge, mit denen Sie Frequenz und Tastverhältnis für jeden Kanal separat einstellen können. Der Generator deckt einen breiten Frequenzbereich von 1 Hz bis 150 kHz mit hoher Genauigkeit (2 % Präzision) ab. Die serielle Kommunikation (9600 bps, 8 Datenbits, 1 Stoppbit) ermöglicht eine einfache Steuerung und unkomplizierte Integration in Ihre Systeme. Ideal zur Erzeugung einstellbarer Impulse für Mikrocontroller (MCUs) und zur Steuerung zugehöriger Schaltungen. **Detaillierte Spezifikationen:** * **Zustand:** 100 % Neu * **Versorgungsspannung:** 5–30 V, unterstützt auch 5,0 V Micro-USB-Stromversorgung * **Frequenzbereich:** 1 Hz – 150 kHz * **Frequenzgenauigkeit:** 2 % * **Signalbelastbarkeit:** Ausgangsstrom zwischen 8 und 30 mA * **Ausgangsbereich:** Standardmäßig 5 V V-pp (kann durch ein externes Netzteil geändert werden) * **Betriebstemperatur:** -30 °C bis +70 °C * **Gewicht:** Ca. 9 g * **Abmessungen:** Ca. 41 x 28 x 1,6 mm **Konfiguration über die Tasten (Set, Auf, Ab):** Ein kurzer Druck auf SET schaltet zwischen den 4 angezeigten Parametern um (FR1: PWM1-Frequenz; dU1: PWM1-Tastverhältnis; FR2: PWM2-Frequenz; dU2: PWM2-Tastverhältnis). Mit den Tasten AUF und AB ändern Sie den Wert des aktuellen Parameters. Durch langes Drücken auf SET im Frequenzmenü können Sie zwischen drei Anzeigeformaten/Einheiten für die Frequenz umschalten (Hz, kHz mit einer Dezimalstelle, kHz mit einem bestimmten Format). Das Tastverhältnis bleibt für alle drei Werte gleich. **Serielle Befehlssteuerung (zur Feinabstimmung):** Das Modul reagiert über die serielle Schnittstelle auf einfache Textbefehle, um Frequenz und Tastverhältnis jedes PWM-Kanals präzise einzustellen (z. B. „S1F500T“, um die Frequenz von PWM1 auf 500 Hz einzustellen, „S1D050T“ für ein Tastverhältnis von 50 % bei PWM1). Das Modul gibt bei Erfolg „DOWN“ und bei einem Fehler „FALL“ zurück. **Lieferumfang:** * 1 x Rechteckwellengenerator (PWM-Modul).
