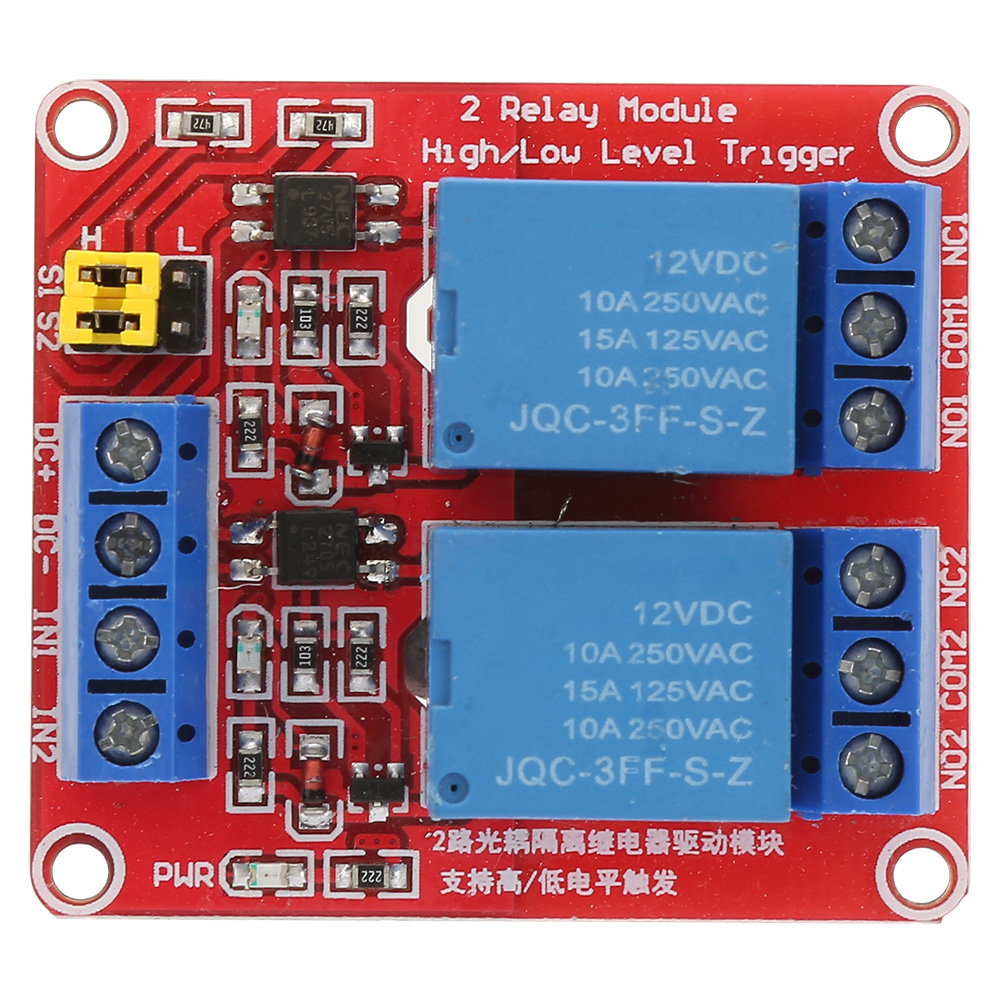

2-kanal-relaismodul Mit Optokoppler, 12-v-isolation – Ansteuerung Über Hohe Und Niedrige Pegel

Willkommen in unserem Shop! Dieses hochwertige Doppelrelaismodul ist die ideale Wahl für Ihre Automatisierungs- und Steuerungsprojekte. Es ist mit Hochleistungskomponenten für optimale Zuverlässigkeit und Langlebigkeit ausgestattet. Das Modul verfügt über Premium-Relais. Jede Öffner-Schnittstelle (NO) unterstützt eine maximale Last von 250 V AC / 10 A oder 30 V DC / 10 A. Dank SMD-Optokoppler-Isolation bietet es eine hohe Ansteuerleistung, stabilen Betrieb und einen Triggerstrom von nur 5 mA. Es ist für verschiedene Versorgungsspannungen geeignet: 5 V, 9 V, 12 V oder 24 V. Die Triggerschwelle (hoch oder niedrig) für jedes Relais lässt sich einfach per Jumper einstellen. Die fehlertolerante Konstruktion gewährleistet, dass das Relais seinen Zustand auch bei Unterbrechung der Steuerleitung beibehält. Das Modul verfügt über eine grüne LED, die die Stromversorgung anzeigt, und eine rote LED, die den Aktivierungsstatus des jeweiligen Relais signalisiert. Das benutzerfreundliche Schnittstellendesign ermöglicht den direkten und bequemen Anschluss aller Drähte über Schraubklemmen. **Detaillierte Spezifikationen:** * **Modulabmessungen:** 50 x 41 x 18,5 mm * **Durchmesser der Befestigungslöcher:** 3,1 mm * **Abstand der Befestigungslöcher:** 44,5 x 35,5 mm **Anschlussdiagramm:** * **DC+:** Schließen Sie den Pluspol des Netzteils an (wählen Sie die gewünschte Spannung: 5 V, 9 V, 12 V oder 24 V). * **DC-:** Schließen Sie den Minuspol des Netzteils an. * **IN1 / IN2:** Signalanschlüsse für die Kanäle 1 und 2. Der Pegel (hoch oder niedrig), der die Relaisaktivierung steuert, ist konfigurierbar. * **Relaisausgänge (für jeden Kanal) Kanal):** * **NO (Normalerweise offen):** Normalerweise offene Schnittstelle. Öffnet, wenn sich das Relais im Ruhezustand befindet; schließt nach der Aktivierung mit COM. * **COM (Gemeinsam):** Gemeinsame Schnittstelle. * **NC (Normalerweise geschlossen):** Normalerweise geschlossene Schnittstelle. Wird COM im Ruhezustand kurzgeschlossen, öffnet das Relais nach der Aktivierung. **Hoch/Niedrig-Trigger-Auswahl:** Über die Jumper S1 (Relais 1) und S2 (Relais 2) kann der Triggermodus gewählt werden. * Kurzschluss von "COM" mit "Low": Das entsprechende Relais schaltet auf niedrigem Pegel. * Kurzschluss von "COM" mit "High": Das entsprechende Relais schaltet auf hohem Pegel. **Lieferumfang:** Sie erhalten **1** Doppelrelaismodul, das sofort einsatzbereit ist und Ihre Stromkreise sichert und steuert.
