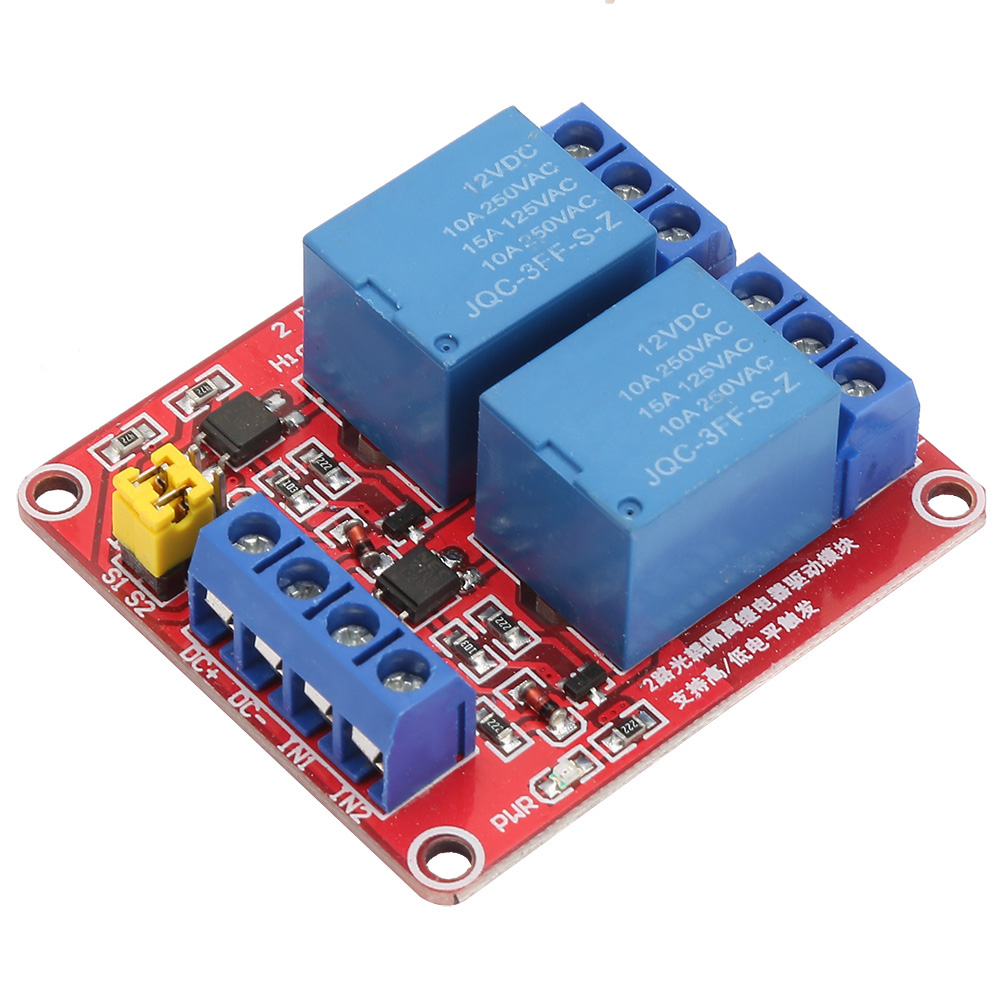

2-kanal-relaismodul Mit Optokoppler-isolation, 12-v-hoch-/niedrigpegel-triggerung

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges 2-Kanal-Relaismodul, das für zuverlässige Leistung und einfache Installation entwickelt wurde. Dieses Modul verwendet ein Premium-Relais mit einer maximalen Belastbarkeit von 250 V/10 A AC und 30 V/10 A DC für den Öffneranschluss und ist somit vielseitig in verschiedenen Elektronikprojekten einsetzbar. Dank der SMD-Optokoppler-Isolation bietet dieses Modul eine hohe Ansteuerleistung und außergewöhnliche Stabilität bei einem Triggerstrom von nur 5 mA. Die Betriebsspannungen sind in 5 V, 9 V, 12 V und 24 V verfügbar, sodass Sie das Modul problemlos an Ihr System anpassen können. Der Triggerpegel (hoch oder niedrig) wird über einen Jumper ausgewählt und bietet maximale Flexibilität. Das Modul ist fehlertolerant ausgelegt: Selbst bei einer Unterbrechung der Steuerleitung schaltet das Relais nicht und gewährleistet so erhöhte Sicherheit. Das Modul ist mit einer Betriebsanzeige (grün) und einer Relaisstatusanzeige (rot) zur übersichtlichen visuellen Überwachung ausgestattet. Die Benutzeroberfläche ist benutzerfreundlich gestaltet: Alle Verbindungen werden direkt über Schraubklemmen hergestellt, was die Installation schnell und mühelos macht. Technische Daten: - Modulabmessungen: 50 x 41 x 18,5 mm (1,97 x 1,61 x 0,73 Zoll) - Durchmesser der Befestigungsbohrung: 3,1 mm (0,12 Zoll) - Lochabstand: 44,5 x 35,5 mm (1,75 x 1,4 Zoll) Anschlussplan: - DC+: Schließen Sie den Pluspol des Netzteils an (die benötigte Spannung hängt vom Relais ab; wählen Sie zwischen 5 V, 9 V, 12 V und 24 V). - DC-: Schließen Sie den Minuspol des Netzteils an. - IN1: Signaltrigger-Anschluss für Kanal 1, ermöglicht die Ansteuerung des Relais durch ein High- oder Low-Signal. - IN2: Signaltrigger-Anschluss für Kanal 2, ermöglicht die Ansteuerung des Relais über einen hohen oder niedrigen Pegel. Relaisausgänge: - NO1: Normalerweise offener Ausgang des Relais von Kanal 1 (vor der Aktivierung geschlossen, nach der Aktivierung mit COM1 verbunden). - COM1: Gemeinsamer Ausgang des Relais von Kanal 1. - NC1: Normalerweise geschlossener Ausgang des Relais von Kanal 1 (vor der Aktivierung mit COM1 verbunden, nach der Aktivierung geschlossen). - NO2: Normalerweise offener Ausgang des Relais von Kanal 2 (vor der Aktivierung geschlossen, nach der Aktivierung mit COM2 verbunden). - COM2: Gemeinsamer Ausgang des Relais von Kanal 2. - NC2: Normalerweise geschlossener Ausgang des Relais von Kanal 2 (vor der Aktivierung mit COM2 verbunden, nach der Aktivierung geschlossen). High/Low-Triggerauswahl: - S1: High/Low-Triggerauswahl für Relais 1. - S2: Auswahl der Auslöseschwelle (hoch/niedrig) für Relais 2. - Verbinden Sie COM mit dem unteren Anschluss für die Auslösung auf niedrigem Pegel oder mit dem oberen Anschluss für die Auslösung auf hohem Pegel. Lieferumfang: - 1 x 2-Kanal-Relaismodul Dieses Modul eignet sich ideal für Ihre Hausautomations-, Industriesteuerungs- oder Elektronikprojekte. Dank seiner robusten Bauweise und fortschrittlichen Funktionen ist es eine zuverlässige Wahl für all Ihre Anwendungen.
