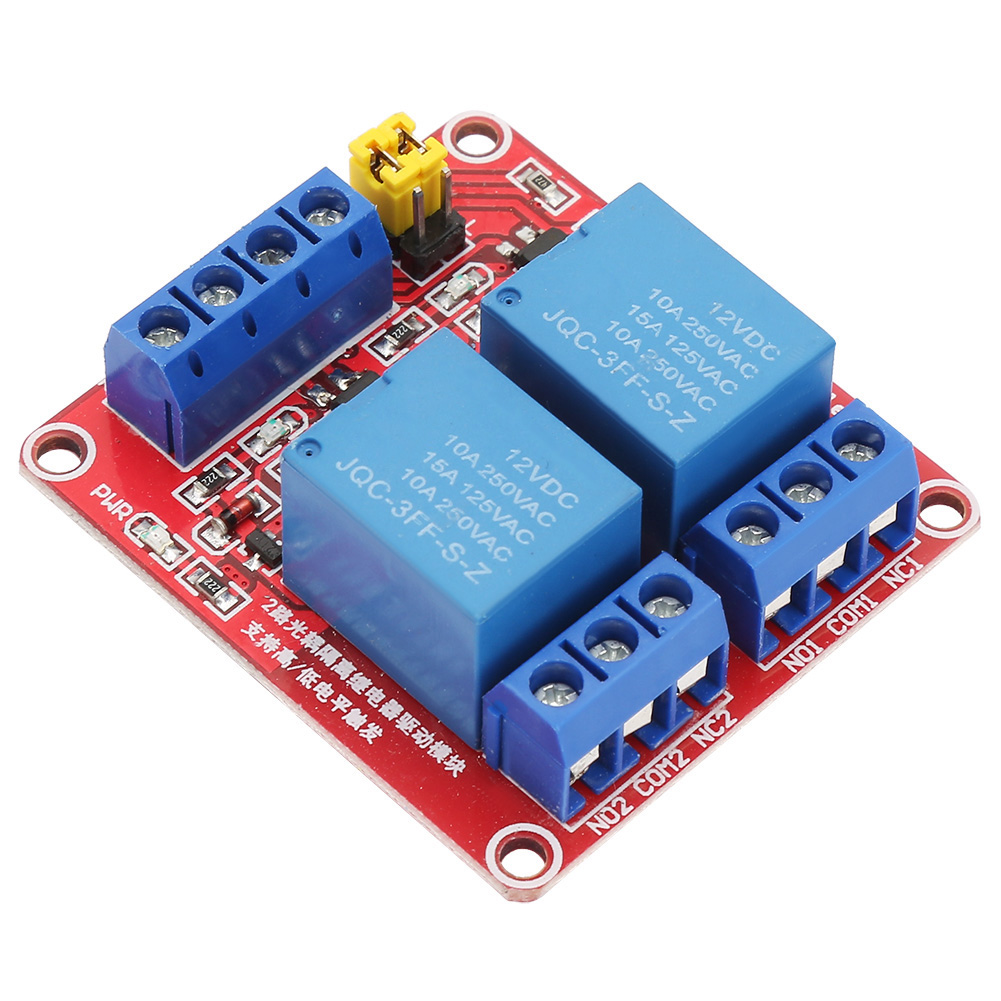

2-kanal-relaismodul Mit Optokoppler-isolation, High- Und Low-pegel-triggermodul (12 V)

1. Das Modul verwendet ein hochwertiges Relais. Die maximale Belastung der normalerweise offenen Schnittstelle beträgt: AC 250 V/10 A, DC 30 V/10 A. 2. Dank der Patch-Optokoppler-Isolation bietet es eine hohe Ansteuerleistung und einen stabilen Betrieb. Der Triggerstrom beträgt 5 mA. 3. Die Betriebsspannung des Moduls ist in den Spannungen 5 V, 9 V, 12 V und 24 V verfügbar. 4. Die Triggerung des Moduls kann per Jumper auf ein hohes oder niedriges Signalpegel eingestellt werden. 5. Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung schaltet das Relais nicht. Das Modul kann per Jumper auf einen hohen oder niedrigen Pegel angesteuert werden. Dank fehlertoleranter Konstruktion schaltet das Relais auch bei Unterbrechung der Steuerleitung nicht. Betriebsanzeige (grün), Relaisstatusanzeige (rot). Die benutzerfreundliche Schnittstelle ermöglicht den direkten Anschluss aller Komponenten über die Klemmenleiste. Spezifikationen: Modulgröße: 50 x 41 x 18,5 mm / 1,97 x 1,61 x 0,73 Zoll; Lochdurchmesser: 3,1 mm / 0,12 Zoll; Lochabstand: 44,5 x 35,5 mm / 1,75 x 1,4 Zoll. Verdrahtungsplan: DC+: An den Pluspol der Stromversorgung anschließen (die Spannung wird vom Relais benötigt; wählbar: 5 V, 9 V, 12 V oder 24 V). DC-: An den Minuspol der Stromversorgung anschließen. IN1: 1-Kanal-Signal-Triggeranschluss. Hier können Sie ein Relais für hohe oder niedrige Pegel ansteuern. IN2: 2-Kanal-Signal-Triggeranschluss. Hier können Sie ein Relais für hohe oder niedrige Pegel ansteuern. Relaisausgänge: NO1: 1-Kanal-Relais, normalerweise offen. Das Relais ist vor dem Anziehen offen und nach dem Anziehen mit COM1 kurzgeschlossen. COM1: Gemeinsamer Anschluss für 1-Kanal-Relais. NC1: 1-Kanal-Relais, normalerweise geschlossen. Vor dem Schließen ist das Relais mit COM1 kurzgeschlossen und nach dem Anziehen offen. NO2: 2-Kanal-Relais, normalerweise offen. Das Relais ist vor dem Anziehen offen und nach dem Anziehen mit COM2 kurzgeschlossen. COM2: Gemeinsamer Anschluss für 2-Kanal-Relais. NC2: 2-Kanal-Relais, normalerweise geschlossen. Vor dem Schließen ist das Relais mit COM2 kurzgeschlossen und nach dem Anziehen offen. Auswahl der Pegelansteuerung: 1. S1: Auswahl der Pegelansteuerung für 1 Relais; 2. S2: Auswahl der Pegelansteuerung für 2 Relais. Wenn 3 COM mit LOW kurzgeschlossen wird, wird das entsprechende Relais durch den LOW-Pegel ausgelöst. Wird COM mit HIGH kurzgeschlossen, wird es durch den HIGH-Pegel ausgelöst. Lieferumfang: 1 x Modul
