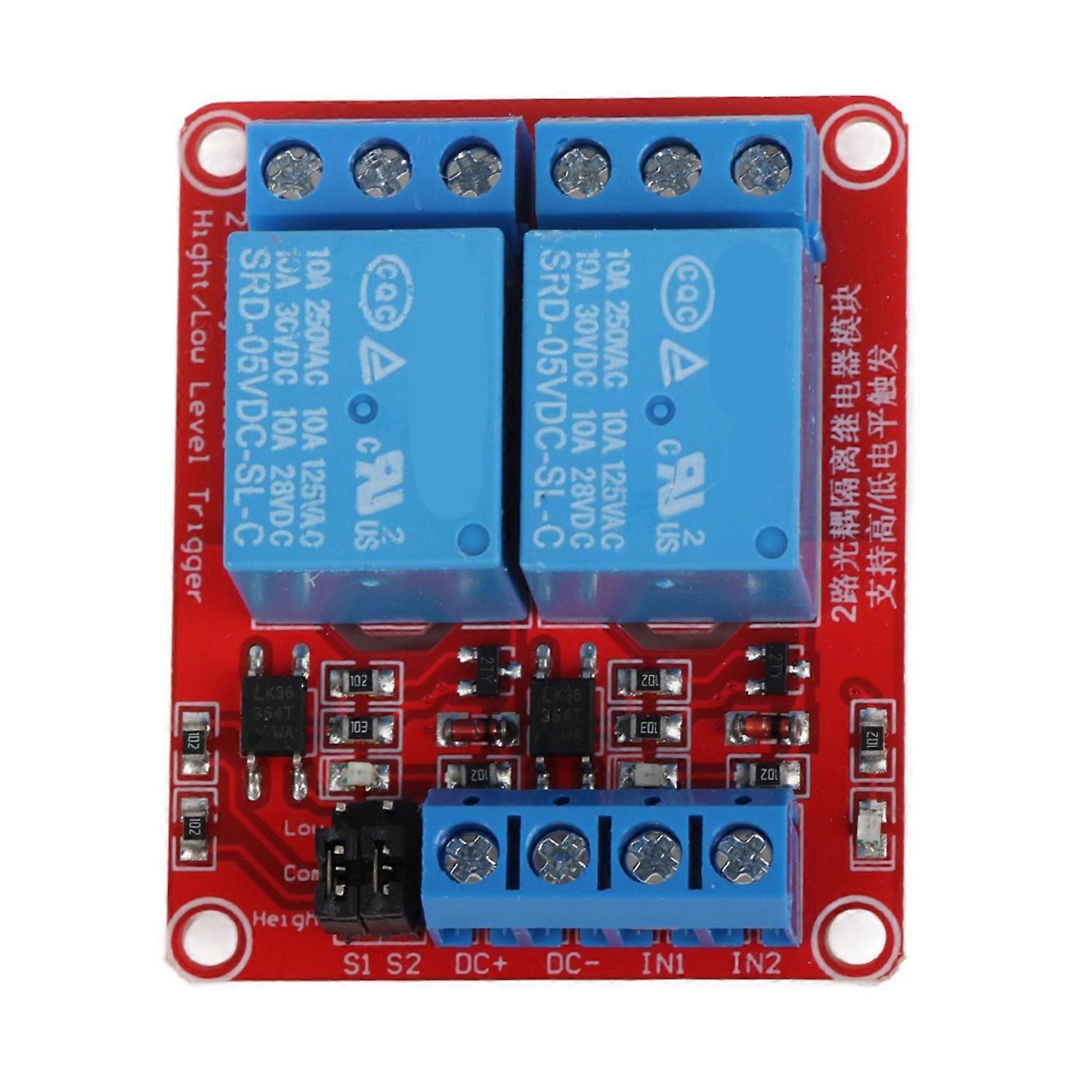

2-kanal-relaismodul Mit Optokoppler-isolation, High- Und Low-pegel-triggermodul (5 V)

Das Modul verwendet ein hochwertiges Relais. Die maximale Belastung des Öffneranschlusses beträgt 250 V AC/10 A bzw. 30 V DC/10 A. Dank der Optokoppler-Isolation bietet es eine hohe Ansteuerleistung und einen stabilen Betrieb. Der Triggerstrom beträgt 5 mA. Das Modul ist für Betriebsspannungen von 5 V, 9 V, 12 V und 24 V verfügbar. Die Triggerung kann per Jumper auf High- oder Low-Pegel eingestellt werden. Das fehlertolerante Design gewährleistet, dass das Relais auch bei Unterbrechung der Steuerleitung nicht schaltet. Betriebsanzeige (grün), Relaisstatusanzeige (rot). Die benutzerfreundliche Schnittstelle ermöglicht den direkten Anschluss aller Schnittstellen über die Klemmenleiste. Spezifikation: Modulgröße: 50 x 41 x 18,5 mm / 1,97 x 1,61 x 0,73 Zoll; Lochdurchmesser: 3,1 mm / 0,12 Zoll; Lochabstand: 44,5 x 35,5 mm / 1,75 x 1,4 Zoll. Verdrahtungsplan: DC+: Pluspol der Stromversorgung anschließen (die Spannung wird vom Relais benötigt; 5 V, 9 V, 12 V und 24 V sind wählbar). DC-: Minuspol der Stromversorgung anschließen. IN1: 1-Kanal-Signaltriggeranschluss; kann auf High- oder Low-Pegel eingestellt werden, um das Relais anzuziehen. IN2: 2-Kanal-Signaltriggeranschluss; kann auf High- oder Low-Pegel eingestellt werden, um das Relais anzuziehen. Relaisausgang: NO1: 1-Kanal-Relais, normalerweise offen; das Relais ist im Ruhezustand und nach dem Anziehen mit COM1 kurzgeschlossen. COM1: 1-Kanal-Relaisanschluss. NC1: 1-Kanal-Relais, normalerweise geschlossen. Vor dem Schließen ist das Relais mit COM1 kurzgeschlossen, nach dem Anziehen offen. NO2: 2-Kanal-Relais, normalerweise offen. Vor dem Anziehen ist das Relais offen, nach dem Anziehen ist es mit COM2 kurzgeschlossen. COM2: Gemeinsamer Anschluss für 2-Kanal-Relais. NC2: 2-Kanal-Relais, normalerweise geschlossen. Vor dem Schließen ist das Relais mit COM2 kurzgeschlossen, nach dem Anziehen offen. Auswahl der High- und Low-Pegel-Triggerung: 1. S1: High-Low-Triggerung für 1 Relais; 2. S2: High-Low-Triggerung für 2 Relais. 3. Bei Kurzschluss von COM mit Low wird das entsprechende Relais durch Low-Pegel ausgelöst; bei Kurzschluss von COM mit High-Pegel wird es durch High-Pegel ausgelöst. Lieferumfang: 1 x Modul.
