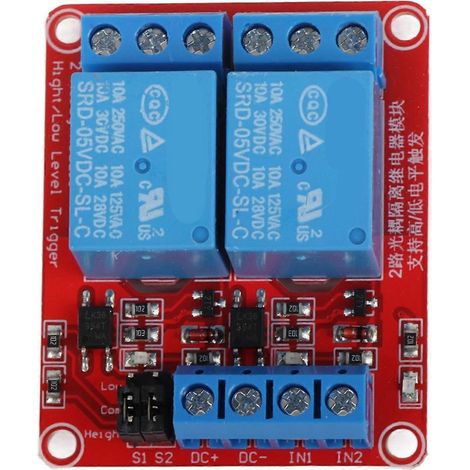

2-kanal-relaismodul Mit Optokoppler-isolation, High- Und Low-pegel-triggermodul (5v)

Dieses Modul verwendet ein hochwertiges Relais. Die maximal zulässige Last am Öffneranschluss beträgt 250 V AC/10 A oder 30 V DC/10 A. Dank der Optokoppler-Isolation bietet es eine hohe Ansteuerleistung und einen stabilen Betrieb. Der Auslösestrom beträgt 5 mA. Das Modul ist für Betriebsspannungen von 5 V, 9 V, 12 V und 24 V erhältlich. Der Auslösepegel kann per Jumper auf hoch oder niedrig eingestellt werden. Die fehlertolerante Konstruktion gewährleistet, dass das Relais auch bei Unterbrechung der Steuerleitung nicht schaltet. Es verfügt über eine Betriebsanzeige (grün) und eine Relaisstatusanzeige (rot). Die benutzerfreundliche Schnittstelle ermöglicht den direkten Anschluss aller Schnittstellen über die Klemmenleiste. Spezifikationen: Modulabmessungen: 50 x 41 x 18,5 mm; Lochdurchmesser: 3,1 mm. Lochabstand: 44,5 x 35,5 mm / 1,75 x 1,4 Zoll. Verdrahtungsplan: DC+: Pluspol der Stromversorgung anschließen (diese Spannung wird vom Relais benötigt; 5 V, 9 V, 12 V und 24 V wählbar). DC-: Minuspol der Stromversorgung anschließen. IN1: 1-Kanal-Signaltriggeranschluss; kann auf HIGH oder LOW eingestellt werden, um das Relais zu aktivieren. IN2: 2-Kanal-Signaltriggeranschluss; kann auf HIGH oder LOW eingestellt werden, um das Relais zu aktivieren. Relaisausgang: NO1: 1-Kanal-Relais, normalerweise offen; das Relais ist im Ruhezustand und wird nach der Aktivierung mit COM1 kurzgeschlossen. COM1: Anschluss für 1-Kanal-Relais. NC1: 1-Kanal-Relais, normalerweise geschlossen. Vor dem Schließen wird das Relais mit COM1 kurzgeschlossen; nach der Aktivierung ist es offen. NO2: 2-Kanal-Relais, normalerweise offen. Vor der Aktivierung wird das Relais geöffnet; nach der Aktivierung wird es mit COM2 kurzgeschlossen. COM2: Gemeinsamer Anschluss für 2-Kanal-Relais. NC2: 2-Kanal-Relais, normalerweise geschlossen. Vor dem Schließen ist das Relais mit COM2 kurzgeschlossen; nach dem Einschalten ist es geöffnet. Triggerauswahl (High/Low-Pegel): 1. S1: High/Low-Trigger für 1 Relais; 2. S2: High/Low-Trigger für 2 Relais. 3. Wenn COM mit Masse kurzgeschlossen ist, wird das entsprechende Relais durch einen Low-Pegel getriggert; wenn COM mit High kurzgeschlossen ist, wird es durch einen High-Pegel getriggert. Lieferumfang: 1 Modul.
