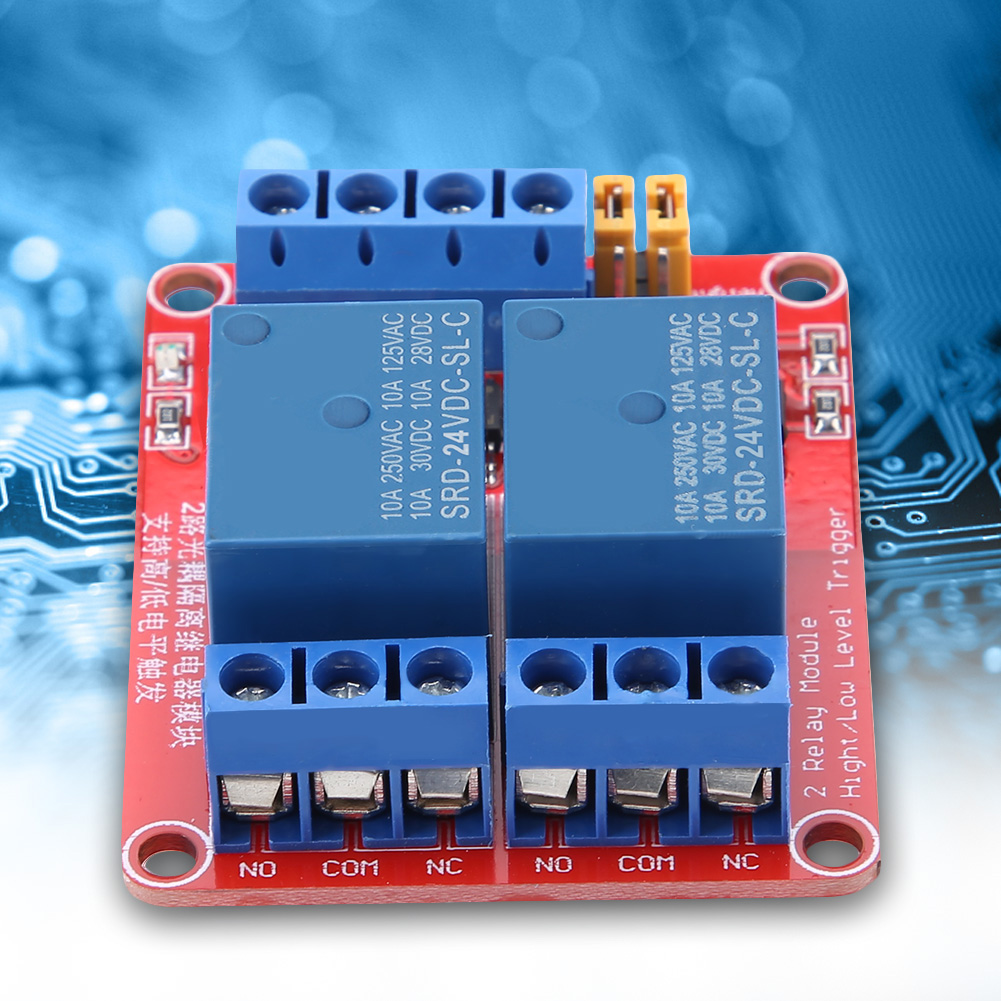

2-kanal-relaismodul Mit Optokoppler-isolation, High- Und Low-pegel-triggerung (24 V)

1. Das Modul verwendet hochwertige Relais mit Standardschnittstelle und einer maximalen Belastbarkeit von 250 V/10 A (AC) bzw. 30 V/10 A (DC). 2. Dank der SMT-Optokoppler-Isolation bietet es eine hohe Ansteuerleistung und einen stabilen Betrieb; der Triggerstrom beträgt 5 mA. 3. Die Ansteuerung des Moduls erfolgt über eine Drahtbrücke mit High- oder Low-Pegeln. 4. Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung schaltet das Relais nicht. 5. Die benutzerfreundliche Schnittstelle ermöglicht den direkten Anschluss aller Komponenten über die Klemmen. Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung schaltet das Relais nicht. Die Benutzeroberfläche ist benutzerfreundlich gestaltet. Alle Anschlüsse lassen sich bequem direkt über die Klemmen verbinden. Vier Befestigungslöcher ermöglichen eine einfache Installation. Spezifikationen: Betriebsspannung: 5 V, 12 V, 24 V (optional); Maximale Last: AC 250 V/10 A; DC 30 V/10 A; Kanäle: 2; Produktabmessungen: 50 x 41 x 18,5 mm; Betriebsanzeige: Grün; Relaisanzeige: Rot; Platinenfarbe: Rot; Lieferumfang: 1 x Relaismodul. Hinweis: Modulanschlüsse: 1. DC+: Pluspol der Stromversorgung anschließen; 2. DC-: Minuspol der Stromversorgung anschließen; 3. IN1: 1 Signaltriggeranschluss, kann die Ansteuerung des Relais auf High oder Low einstellen; 4. IN2: 2 Signaltriggeranschlüsse, kann die Ansteuerung des Relais auf High oder Low einstellen. Relaisausgang: 1. NO1: Anschluss für Relais 1 (normalerweise offen). Das Relais ist vor dem Ansaugen deaktiviert und nach dem Ansaugen mit COM1 kurzgeschlossen. 2. COM1: Gemeinsame Schnittstelle für 1-Kanal-Relais. 3. NC1: Normalerweise geschlossene Schnittstelle für 1-Kanal-Relais, vor dem Ansaugen mit COM1 kurzgeschlossen, nach dem Ansaugen deaktiviert. 4. NO2: Oft geöffnete Schnittstelle für 2-Kanal-Relais. Das Relais ist vor dem Ansaugen deaktiviert und nach dem Ansaugen mit COM2 kurzgeschlossen. 5. COM2: Gemeinsame Schnittstelle für 2-Kanal-Relais. 6. NC2: Normalerweise geschlossene Schnittstelle für 2-Kanal-Relais, vor dem Ansaugen mit COM2 kurzgeschlossen, nach dem Ansaugen deaktiviert. Auswahl des Triggerpegels (High/Low): 1. S1: Auswahl des Triggerpegels für 1-Kanal-Relais (High/Low). 2. S2: Auswahl des Triggerpegels für 2-Kanal-Relais (High/Low). 3. Bei Kurzschluss von COM und Low wird das entsprechende Relais auf Low-Pegel getriggert; bei Kurzschluss von COM und High wird das Relais auf High-Pegel getriggert.
