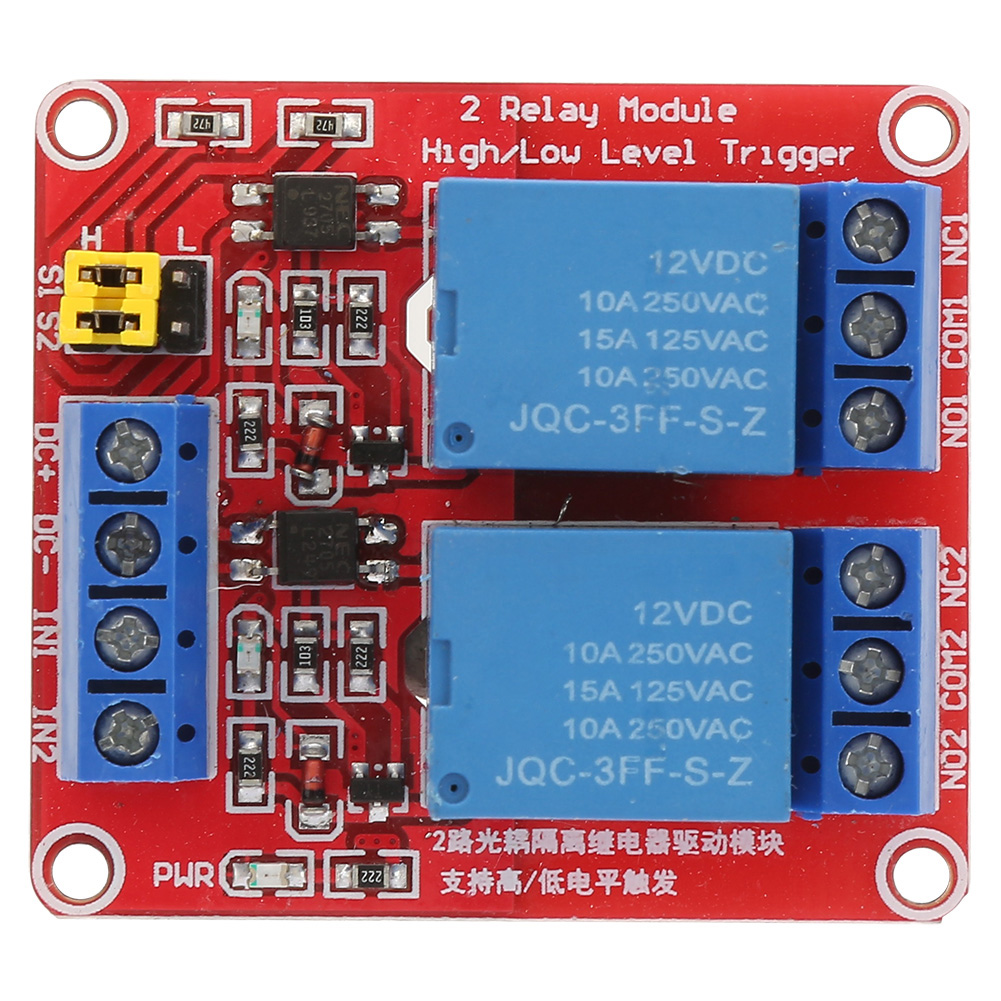

2-kanal-relaismodul Mit Optokoppler-isolation, Unterstützt High- Und Low-pegel-triggerung, Einzelkanal-relais-erweiterungsplatine (rote Platine)

Willkommen in unserem Shop! Dieses Zweikanal-Relaismodul wurde für zuverlässige und stabile Leistung in Ihren Elektronikprojekten entwickelt. Dank hochwertiger Komponenten gewährleistet es präzises und dauerhaftes Schalten. **Detaillierte Beschreibung:** - Das Modul verwendet ein hochwertiges Relais mit einer maximalen Belastbarkeit von AC 250 V/10 A und DC 30 V/10 A für Öffneranschlüsse. Dies ermöglicht die sichere Steuerung verschiedener Geräte. - Dank der SMD-Optokoppler-Isolation bietet das Modul eine hohe Ansteuerleistung und außergewöhnliche Stabilität. Der Triggerstrom beträgt 5 mA und sorgt so für eine schnelle Reaktionszeit. Die Betriebsspannung des Moduls ist in verschiedenen Ausführungen erhältlich: 5 V, 9 V, 12 V und 24 V, um unterschiedlichen Stromversorgungen gerecht zu werden. Die Triggerung kann per Jumper auf High- oder Low-Pegel konfiguriert werden und bietet somit Flexibilität je nach Bedarf. Das Modul verfügt über ein fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung löst das Relais nicht aus und verhindert so unbeabsichtigte Aktionen. Eine Betriebsanzeige (grün) und eine Relaisstatusanzeige (rot) ermöglichen eine übersichtliche visuelle Überwachung. Alle Schnittstellen sind über Schraubklemmen zugänglich, was die Verdrahtung einfach und komfortabel macht. **Technische Daten:** Modulgröße: 50 x 41 x 18,5 mm (1,97 x 1,61 x 0,73 Zoll) - Durchmesser der Befestigungsbohrung: 3,1 mm (0,12 Zoll) - Abstand zwischen den Bohrungen: 44,5 x 35,5 mm (1,75 x 1,4 Zoll) **Anschlussplan:** - DC+: An den Pluspol des Netzteils anschließen (Spannung abhängig vom gewählten Modell: 5 V, 9 V, 12 V oder 24 V). - DC-: An den Minuspol des Netzteils anschließen. - IN1: Signaltrigger-Anschluss für Kanal 1, konfigurierbar auf High oder Low zur Ansteuerung des Relais. - IN2: Signaltrigger-Anschluss für Kanal 2, konfigurierbar auf High oder Low zur Ansteuerung des Relais. **Relaisausgänge:** - NO1: Normalerweise offener Eingang von Relais 1. Vor der Aktivierung ist er geschlossen; nach der Aktivierung ist er mit COM1 kurzgeschlossen. - COM1: Gemeinsamer Eingang von Relais 1. - NC1: Normalerweise geschlossener Eingang von Relais 1. Vor der Aktivierung ist er mit COM1 kurzgeschlossen; nach der Aktivierung ist er geschlossen. - NO2: Normalerweise offener Eingang von Relais 2. Vor der Aktivierung ist er geschlossen; nach der Aktivierung ist er mit COM2 kurzgeschlossen. - COM2: Gemeinsamer Eingang von Relais 2. - NC2: Normalerweise geschlossener Eingang von Relais 2. Vor der Aktivierung ist er mit COM2 kurzgeschlossen; Nach der Aktivierung ist es inaktiv. **Triggerpegelwahl:** - Mit S1 wählen Sie den Triggerpegel (hoch oder niedrig) für Relais 1. - Mit S2 wählen Sie den Triggerpegel (hoch oder niedrig) für Relais 2. - Wenn der COM-Anschluss mit dem Low-Anschluss kurzgeschlossen ist, wird das entsprechende Relais durch einen Low-Pegel ausgelöst. Bei Kurzschluss mit dem High-Anschluss wird es durch einen High-Pegel ausgelöst. **Lieferumfang:** - 1 x Zweikanal-Relaismodul Dieses Produkt eignet sich ideal für Automatisierung, elektrische Laststeuerung oder jede Anwendung, die zuverlässiges Schalten erfordert. Seine robuste Bauweise und vielseitigen Funktionen machen es zu einer ausgezeichneten Wahl für Hobbybastler und Profis.
