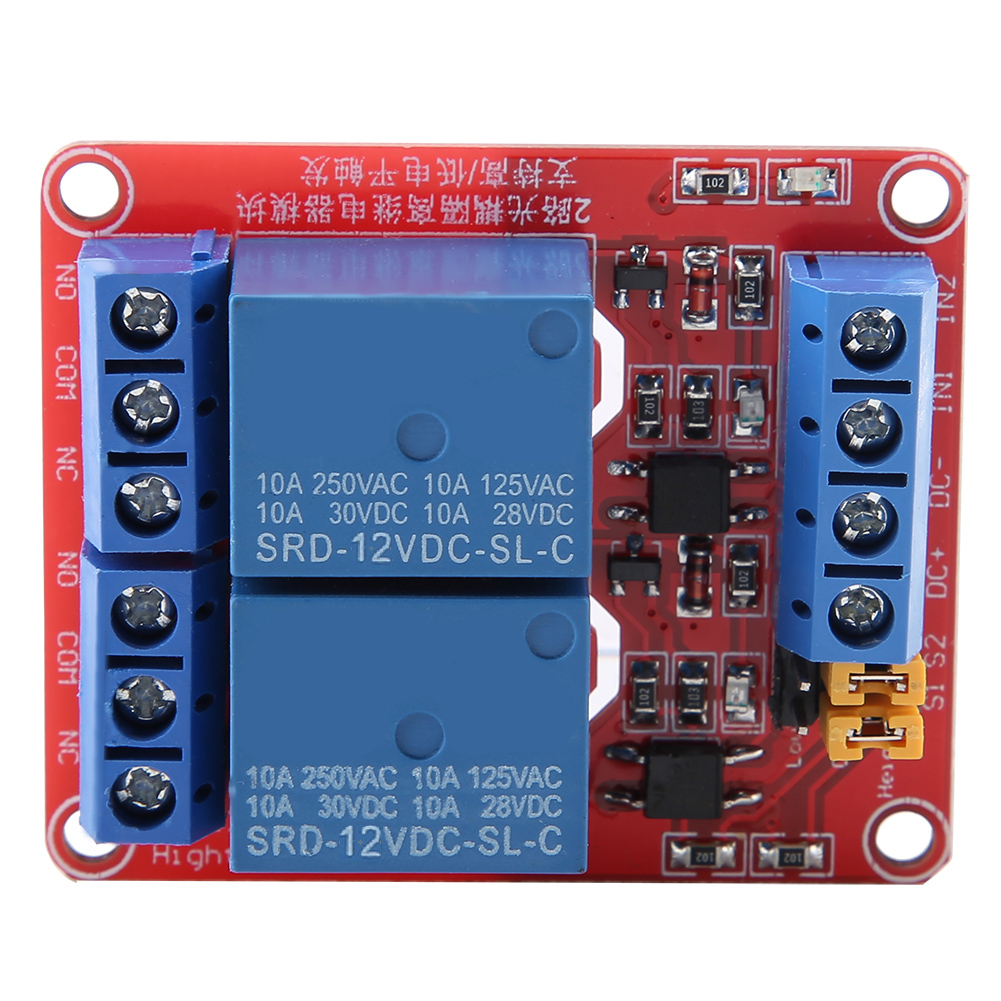

2-kanal-relaismodul Mit Optokoppler-isolation Zur Unterstützung Von High- Und Low-pegel-triggerung.

Willkommen in unserem Shop! Dieses 2-Kanal-Relaismodul verwendet hochwertige Relais mit Standardschnittstelle und einer maximalen Last von 250 V/10 A AC bzw. 30 V/10 A DC. Es nutzt einen SMT-Optokoppler-Isolator, der eine hohe Ansteuerleistung und einen stabilen Betrieb gewährleistet; der Triggerstrom beträgt 5 mA. Das Modul kann per Jumper durch einen hohen oder niedrigen Pegel getriggert werden. Dank seiner fehlertoleranten Konstruktion schaltet das Relais auch bei Unterbrechung der Steuerleitung nicht. Die Schnittstelle ist benutzerfreundlich: Alle Verbindungen können direkt über Klemmenblöcke hergestellt werden, was sehr komfortabel ist. Es verfügt über 4 Befestigungslöcher für eine einfache Installation. Technische Daten: - Betriebsspannung: 5 V, 12 V, 24 V (wählbar) - Maximale Last: 250 V/10 A AC; DC 30V/10A - Kanäle: 2 - Produktabmessungen: 50*41*18,5 mm / 2*1,6*0,7 Zoll - Betriebsanzeige: Grün - Relaisanzeige: Rot - Platinenfarbe: Rot Lieferumfang: - 1 * Relaismodul Hinweise zur Modulschnittstelle: - DC+: An den Pluspol der Stromversorgung anschließen - DC-: An den Minuspol der Stromversorgung anschließen - IN1: Signaltriggeranschluss für Kanal 1, einstellbar auf High oder Low zur Steuerung der Relaisaktivierung - IN2: Signaltriggeranschluss für Kanal 2, einstellbar auf High oder Low zur Steuerung der Relaisaktivierung Ausgänge des Relais: - NO1: Normalerweise offener Anschluss von Kanal 1, vor der Aktivierung angehalten, nach der Aktivierung mit COM1 verbunden - COM1: Gemeinsame Schnittstelle von Kanal 1 - NC1: Normalerweise geschlossene Schnittstelle von Kanal 1, vor der Aktivierung mit COM1 verbunden, nach der Aktivierung angehalten - NO2: Normalerweise offene Schnittstelle von Kanal 2, vor der Aktivierung angehalten, nach der Aktivierung mit COM2 verbunden - COM2: Gemeinsame Schnittstelle von Kanal 2 - NC2: Normalerweise geschlossene Schnittstelle von Kanal 2, vor der Aktivierung mit COM2 verbunden, nach der Aktivierung angehalten High/Low-Trigger-Wahlschalter: - S1: Wählt den High- oder Low-Pegel für Kanal 1 - S2: Wählt den High- oder Low-Pegel für Kanal 2 - Verbinden Sie COM mit LOW für Low-Pegel-Triggerung und COM mit HIGH für High-Pegel-Triggerung.
