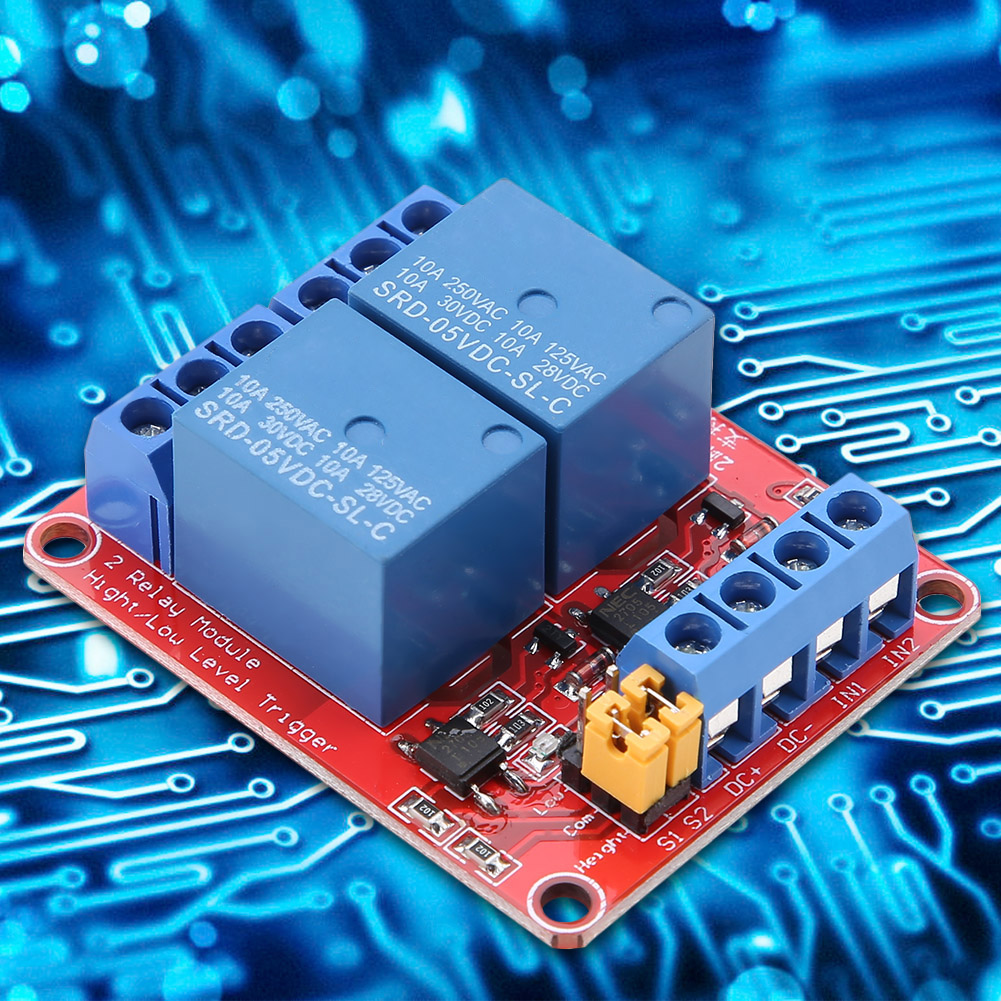

2-kanal-relaismodul Mit Trenn-optokoppler, High/low-pegel-triggerung (5 V)

Willkommen in unserem Shop! Dieses 2-Kanal-Relaismodul bietet eine zuverlässige und leistungsstarke Lösung für Ihre elektronischen Steuerungsprojekte. Dank der Verwendung hochwertiger Komponenten gewährleistet es ein stabiles und sicheres Schalten für eine Vielzahl von Anwendungen. **Technische Daten:** - Verwendet hochwertige Relais mit Standardschnittstelle und maximaler Last: AC 250 V/10 A, DC 30 V/10 A. - SMT-Optokoppler-Isolation für hohe Ansteuerleistung und stabile Performance; 5 mA Triggerstrom. - Triggerung durch High- oder Low-Pegel möglich, wählbar über einen Jumper. - Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung aktiviert das Relais nicht. - Ergonomische Benutzerschnittstelle: Alle Anschlüsse erfolgen direkt über Klemmenblöcke, sehr komfortabel. - Ausgestattet mit 4 Gewindebohrungen zur einfachen Montage. **Technische Daten:** - Betriebsspannung: 5 V, 12 V, 24 V (wählbar) - Maximale Last: AC 250 V/10 A; DC 30V/10A - Anzahl der Kanäle: 2 - Produktabmessungen: 50*41*18,5 mm / 2*1,6*0,7 Zoll - Betriebsanzeige: grün - Relaisanzeige: rot - Platinenfarbe: rot **Lieferumfang:** - 1 * Relaismodul **Anschlusshinweise:** - DC+: An den Pluspol der Stromversorgung anschließen - DC-: An den Minuspol der Stromversorgung anschließen - IN1: Signaltriggeranschluss für Kanal 1, kann auf HIGH oder LOW eingestellt werden, um die Relaisaktivierung zu steuern - IN2: Signaltriggeranschluss für Kanal 2, kann auf HIGH oder LOW eingestellt werden, um die Relaisaktivierung zu steuern **Relaisausgänge:** - NO1: Normalerweise offen Schnittstelle von Kanal 1, vor der Aktivierung deaktiviert, nach der Aktivierung mit COM1 verbunden - COM1: Gemeinsame Schnittstelle von Kanal 1 - NC1: Normalerweise geschlossene Schnittstelle von Kanal 1, vor der Aktivierung mit COM1 verbunden, nach der Aktivierung deaktiviert - NO2: Normalerweise offene Schnittstelle von Kanal 2, vor der Aktivierung deaktiviert, nach der Aktivierung mit COM2 verbunden - COM2: Gemeinsame Schnittstelle von Kanal 2 - NC2: Normalerweise geschlossene Schnittstelle von Kanal 2, vor der Aktivierung mit COM2 verbunden, nach der Aktivierung deaktiviert **High/Low-Trigger-Wahlschalter:** - S1: Wählt High- oder Low-Pegel für die Triggerung von Kanal 1 - S2: Wählt High- oder Low-Pegel für die Triggerung von Kanal 2 - COM für Low-Pegel-Triggerung mit LOW und für High-Pegel-Triggerung mit HIGH verbinden.
