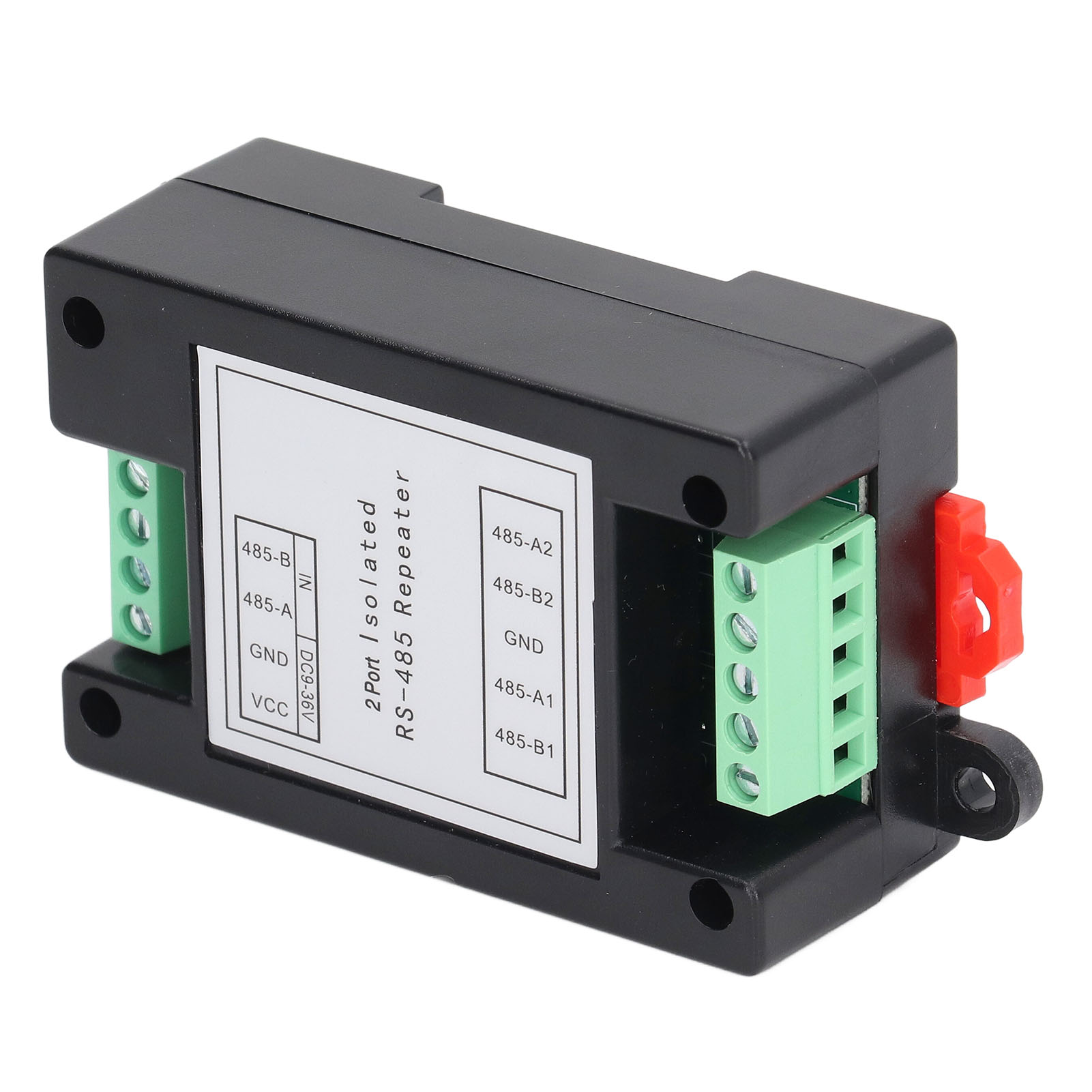

2-kanal-rs485-repeater In Industriequalität Mit Fotoelektrischer Isolation, 9–36 V Dc

1. Vollständige Kommunikationstrennung: Das Repeater-Modul ist in Industriequalität gefertigt und bietet vollständige Kommunikationstrennung, stabile und zuverlässige Leistung sowie eine Übertragungsrate von bis zu 300 kbit/s. 2. Isoliertes Netzteil: Das Repeater-Modul verfügt über ein integriertes, hochwertiges DC/DC-Netzteil zur elektrischen Trennung der Anschlüsse. 3. 2-Kanal-Ausgang: Das Repeater-Modul unterstützt 2-Kanal-Ausgang und ermöglicht die Kommunikation mehrerer Geräte. Bis zu 256 Knoten können an einen Kanal angeschlossen werden, und die maximale Übertragungsdistanz ist groß. 4. Automatische Steuerung: Der 2-Kanal-Repeater verfügt über eine automatische Datenflusssteuerung, die die Datenübertragungsrichtung automatisch erkennt und steuert. 5. Umfassende Schutzmaßnahmen: Der 2-Kanal-Repeater bietet einen ESD-Schutz von 15 kV (positiv und negativ), einen 600-W-Dual-TVS-Schutz und eine Kommunikationstrennung von 2,5 kV. 6. Breiter Versorgungsspannungsbereich: Der 2-Kanal-Repeater verfügt über einen breiten Versorgungsspannungsbereich von 9–36 V DC mit Verpolungsschutz und unterstützt die Standard-Schienenmontage. Artikeltyp: Repeater-Modul Material: PP Betriebsspannung Typischer Wert: DC 9-36 V Grenzwert: DC 40 V Nennleistung Typisch: 0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA) Grenzwert: 0,5 W Betriebsumgebung Typisch: Temperatur: -30 °C bis 80 °C Luftfeuchtigkeit: > 95 % RH Grenzwert: -40 °C bis 85 °C Isolationsspannung Typisch: 2000 V Grenzwert: 2500 V Schnittstellenschutz Typisch: 600 W Blitzschutz Grenzwert: 600 W Lastkapazität Typisch: 1-128 Knoten Grenzwert: 256 Knoten Kommunikationsdistanz Typisch: 0-1500 m Grenzwert: 2000 m Kommunikationsgeschwindigkeit Typisch: 300 bps-115,2 Kbps Grenzwert: 300 Kbps Größe: Ca. 100 x 54 x 32 mm / 3,9 x 2,1 x 1,3 Zoll. Die Bedeutung der Statusanzeigen auf der Vorderseite ist wie folgt: Betriebsanzeige: Rote Betriebsanzeige, leuchtet nach dem Einschalten dauerhaft. Datenanzeige: Grüne Datenanzeige, blinkt, wenn Daten auf dem Bus vorhanden sind. Die Schnittstelle am Anschluss der Verdrahtungsspalte ist wie folgt definiert: VCC: Stromversorgungsschnittstelle (DC 9-36 V), GND: Negativer Stromversorgungsanschluss, 485 A: Positiver RS485-Signaleingang oder -ausgang, 485 B: Negativer RS485-Signaleingang oder -ausgang, 485 A2: Zweiter positiver RS485-Signaleingang oder -ausgang, 485 B2: Zweiter negativer RS485-Signaleingang oder -ausgang, GND: Isolierte RS485-Anschlussmasse, kann mit Erdung oder Schirmungsdraht verbunden werden, 485 A1: Erster positiver RS485-Signaleingang oder -ausgang, 485 B1: Erster negativer RS485-Signaleingang oder -ausgang. Verwendung: A. Hinweise zur RS485-Verkabelung: 1. Die RS485-Kommunikationsleitung muss aus geschirmten, verdrillten Adernpaaren bestehen, vorzugsweise mit mehreren Reserveadern. Die Gesamtlänge sollte 1500 Meter nicht überschreiten. 2. Die Verkabelung sollte so weit wie möglich von Hochspannungsleitungen entfernt, nicht parallel zu diesen und nicht gebündelt verlegt werden. 3. Der RS485-Bus muss als Hand-in-Hand-Bus aufgebaut sein. Stern- und Verzweigungsverbindungen sind unbedingt zu vermeiden. 4. Bei mehr als 30 Controllern oder einer Leitungslänge von über 500 Metern wird der Einsatz eines RS485-Repeaters empfohlen. 5. Wechselstrombetriebene Geräte und Gehäuse müssen ordnungsgemäß geerdet sein. 6. Die Masse (GND) aller RS485-Geräte muss mit einem geschirmten Kabel verbunden werden. B. Anforderungen an die Kabelauswahl für die Kommunikation über den RS485-Bus: Verwenden Sie zweiadrige, geschirmte, verdrillte Kupferleitungen mit einem Aderdurchmesser von 0,5–0,75 mm² und einer Impedanz von 38–88 Ω/km. Kapazitiver Widerstand von 30 bis 50 nF/km. Verseilabstand von 20 mm bei zweiadrigem, geschirmtem, verdrilltem Adernpaar (bei Leitungslängen bis 500 m können die Leitungsstandards entsprechend reduziert werden, es muss sich jedoch um ein verdrilltes Adernpaar handeln). C. Busgrenzen: Ein Bus besteht aus zwei oder mehr physisch miteinander verbundenen Geräten. Es dürfen maximal 256 Geräte an den Bus angeschlossen werden, und die Buslänge darf ohne Repeater 1500 m nicht überschreiten. Der Systembus sollte keine Abzweigungen aufweisen. Sind Abzweigungen unvermeidbar, müssen folgende Anforderungen erfüllt sein: 1. Die Abzweiglänge darf 10 m nicht überschreiten; die Gesamtlänge der Abzweigungen am Bus darf 800 m nicht überschreiten. Die Gesamtzahl der Geräte an der Abzweigleitung sollte 50 nicht überschreiten. 2. Alle Kommunikationssignalleitungen sollten so weit wie möglich von Störquellen entfernt verlegt werden. Signalleitungen sollten in schwachen Schächten verlegt werden und nicht parallel zu Leitungen mit hoher Leistung (z. B. 220-V-Haushaltsstrom) oder HF-Signalleitungen (z. B. Kabelfernsehen, Audioleitungen mit hohem Signalanteil). Falls parallele Leitungen verlaufen, sollte der Abstand mehr als 0,5 Meter betragen. 3. Alle Leitungsverbindungen müssen dicht verschweißt oder verdübelt und wasserdicht behandelt werden, z. B
