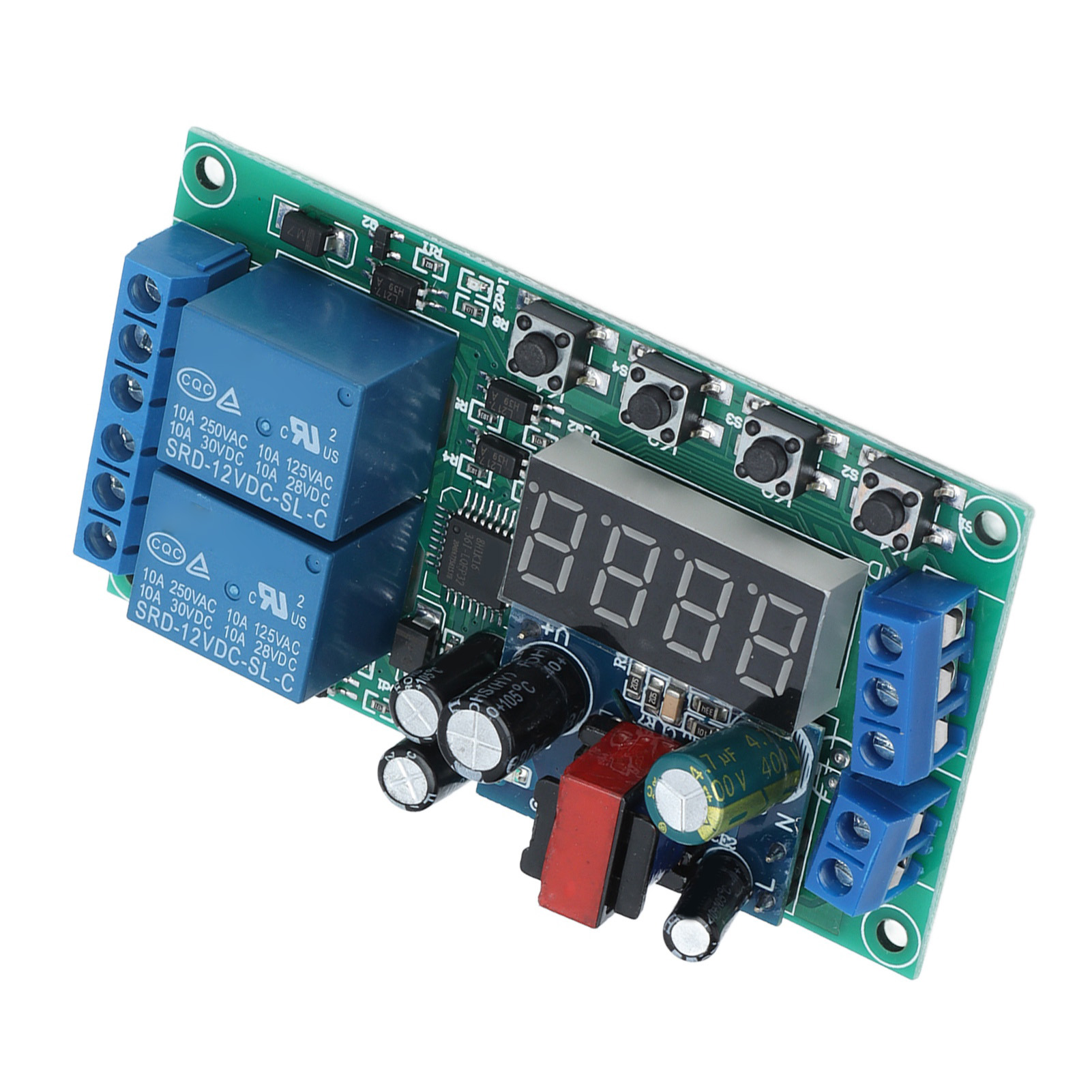

2-kanal-zeitverzögerungsrelaismodul, 220 V Ac Digitale Impulstrigger-timer-steuerplatine Yf-7

1. 32 Standardfunktionen: Das Zeitverzögerungsrelais-Modul verfügt über 32 Standardfunktionen. Benutzer können die gewünschten Funktionen je nach Bedarf auswählen. 2. 2-Kanal-Design: Das 2-Kanal-Design des Moduls reduziert Störungen, gewährleistet einen stabilen Betrieb und vereinfacht Installation und Wartung. 3. Gerätesteuerung: Das Relaismodul kann Magnetventile, Wasserpumpen, Motoren, LED-Streifen und vieles mehr steuern und bietet somit hohe Flexibilität. 4. Einstellbare Zeitverzögerung: Einstellbar von 0,01 Sekunden bis 999 Minuten mit hoher Präzision für zuverlässigen Betrieb. 5. Spezifikationen: Die Eingangsspannung beträgt 220 V AC. Das Modul kann DC- oder AC-Lasten bis zu 5 A steuern und eignet sich daher ideal für die Nachrüstung verschiedener Geräte. Produkttyp: Relaismodul Modell: YF-7 Eingangsspannung: 220 V AC Ausgangsleistung: Steuert DC- oder AC-Lasten bis zu 5 A Zeitverzögerungsbereich: Einstellbar von 0,01 Sekunden bis 999 Minuten Abmessungen: Ca. 87 x 47 mm / 3,4 x 1,9 Zoll Anschlussbeschreibung: Links 1, +: Pluspol der Stromversorgung; Links 2, -: Minuspol der Stromversorgung; Links 3, Signal 1: Pluspol des Signaleingangs; Links 4, Signal 2: Pluspol des Signaleingangs; Links 5, Gemeinsamer Draht: Minuspol des Signaleingangs (Signale 1 und 2 teilen sich den Minuspol); Rechts 1, Schließer 1: Schließeranschluss von Relais 1; das Relais ist vor dem Schließen nicht angeschlossen und wird nach dem Schließen mit Masse (COM) verbunden; Rechts 2, Öffentlicher Anschluss 1: Öffentlicher Anschluss von Relais 1; Rechts 3, Öffner 1: Öffneranschluss von Relais 1; wird vor dem Schließen mit Masse (COM) verbunden und ist nach dem Schließen nicht angeschlossen; Rechts 4, Schließer 2: Schließeranschluss von Relais 2; das Relais ist vor dem Schließen nicht angeschlossen und wird nach dem Schließen mit Masse (COM) verbunden. Rechts 5, Common 2: Gemeinsame Schnittstelle von Relais 2. Rechts 6, Normally Open 2: Öffner-Schnittstelle von Relais 2; das Relais ist vor dem Einschalten mit COM verbunden und nach dem Einschalten gesperrt. Funktionsliste: Die Funktionen können nach dem Kauf frei konfiguriert werden. Eine Bedienungsanleitung liegt bei. Alle Einstellungen bleiben beim Ausschalten erhalten. Die Funktionen von P-11 bis P-44 sind wie folgt: Signal 1 entspricht Relais 1, Signal 2 entspricht Relais 2. Beide Kanäle können gleichzeitig angesteuert werden; sie sind unabhängig voneinander und beeinflussen sich nicht. Die zugehörigen Signalrelais sind: P-11: Tippbetrieb (beim Tippbetrieb des Signalrelais erlischt das Signal und das Relais stoppt). P-12: Selbstverriegelnd (das Signalrelais wird einmal aktiviert und anschließend wieder deaktiviert). P-13: Signal senden, Relais stoppt automatisch nach einer Sekunde Pause; die Triggerung ist während der Verzögerungszeit inaktiv. P-14: Signal senden, Relais stoppt automatisch für eine Sekunde. Der Trigger kann während der Verzögerungszeit erneut ausgelöst werden. P-15: Sendet das Signal, stoppt das Relais automatisch für eine Sekunde; während der Verzögerungszeit wird der Overlay-Timer ausgelöst. P-16: Sendet ein Signal, stoppt das Relais automatisch für A Sekunden; der Trigger-Reset erfolgt während der Verzögerungszeit. P-17: Sendet ein Signal, schließt das Relais, das Eingangssignal wird getrennt, die Stromzufuhr wird nach A Sekunden unterbrochen, dann wird das Signal während der Verzögerungszeit erneut gesendet und der Timer stoppt. P-18: Nach dem Einschalten schließt das Relais sofort, die Stromzufuhr wird nach einer Verzögerung von A Sekunden unterbrochen; bis zum nächsten Einschalten. P-21: Sendet ein Signal, schließt das Relais nach einer Verzögerung von A Sekunden. P-22: Sendet ein Signal, schließt das Relais nach mehr als A Sekunden, das Signal verschwindet und das Relais stoppt. P-23: Nach mehr als A Sekunden verschwindet das Signal und das Relais stoppt. P-24: Ein Signal wird ausgesendet. Nach A Sekunden schließt das Relais. Nach mehr als A Sekunden schaltet das Relais aus. P-25: Ein Signal ist vorhanden. Nach A Sekunden schließt das Relais. Wenn ein weiteres Signal länger als A Sekunden anliegt, schaltet das Relais aus. P-26: Wenn ein Signal vorhanden ist, schaltet das Relais nach A Sekunden Schließzeit aus. Wenn das Signal verschwindet, schaltet das Relais nach weiteren A Sekunden Schließzeit erneut aus. P-27: Bei Vorhandensein eines Impulssignals schaltet das Relais aus; bei Fehlen eines Impulssignals schließt das Relais für A Sekunden (das Vorhandensein oder Verschwinden des Signals wird als Fehlen eines Impulssignals interpretiert). P-28: Nach dem Einschalten schließt das Relais nach einer Verzögerung von A Sekunden bis zum Ausschalten. P-31: Nach dem Einschalten schließt das Relais für A Sekunden, öffnet für B Sekunden und wiederholt diesen Vorgang in einer Endlosschleife; beim Ausschalten wird das Relais gestoppt. P-32: Wenn ein Signal vorhanden ist, startet die Endlosschleife P-31; wenn das Signal verschwindet, endet die Schleife. P-33: Ein Signal
