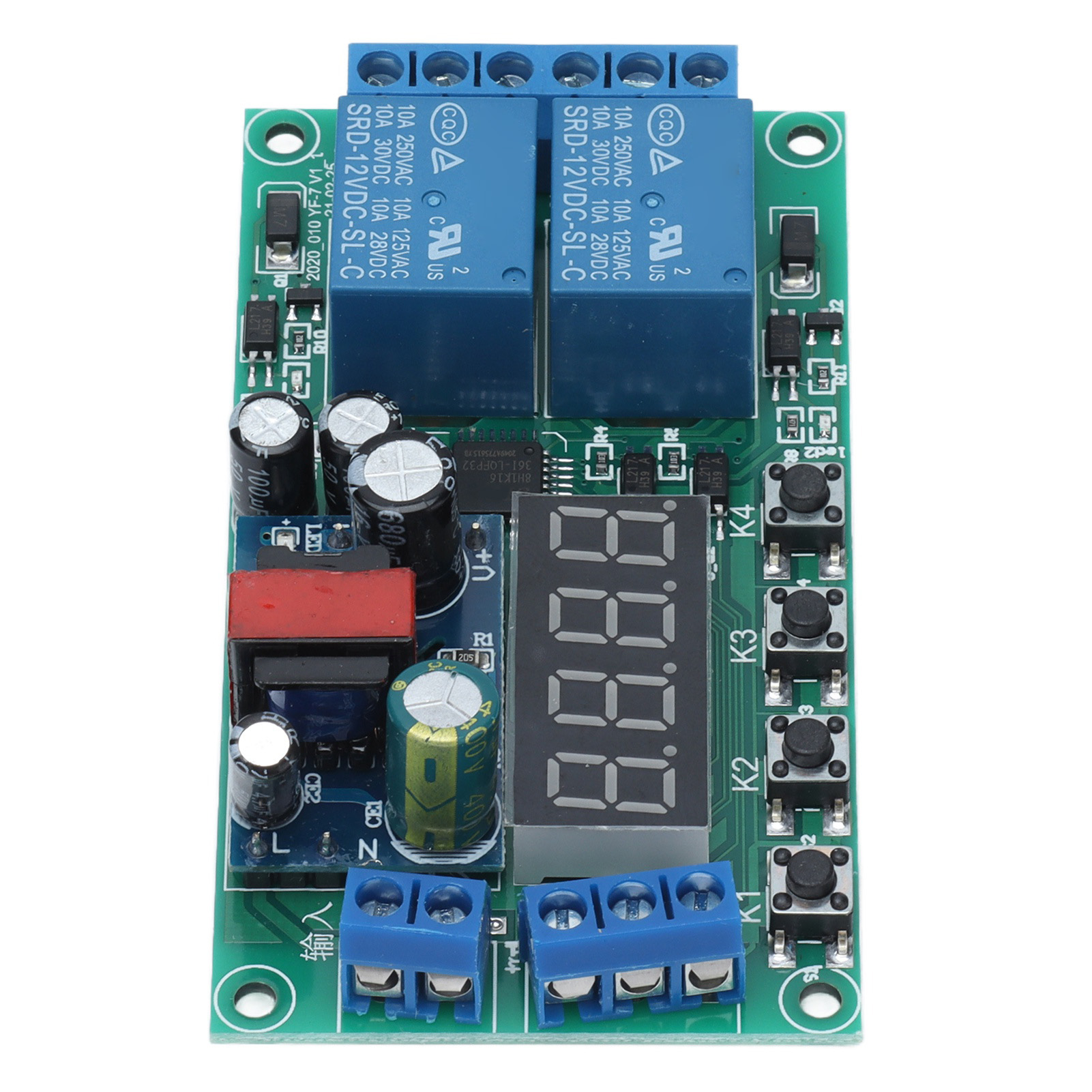

2-kanal-zeitverzögerungsrelaismodul, Digitale Impulstrigger-zyklustimer-steuerplatine, 220 V Ac, Yf-7

1. 32 Standardfunktionen: Das Verzögerungsrelaismodul verfügt über 32 Standardfunktionen. Anwender können je nach Bedarf die entsprechenden Funktionen auswählen. 2.2-Kanal-Design: Das 2-Kanal-Design des Moduls zeichnet sich durch geringe Störungen, stabile Leistung sowie einfache Installation und Wartung aus. 3.Gerätesteuerung: Das Relaismodul kann Magnetventile, Wasserpumpen, Motoren, LED-Streifen usw. steuern und ist daher äußerst vielseitig einsetzbar. 4.Einstellbare Zeit: Die Zeit ist stufenlos von 0,01 Sekunden bis 999 Minuten einstellbar und gewährleistet einen präzisen und zuverlässigen Betrieb. 5.Parameter: Die Eingangsspannung beträgt 220 V AC. Das Modul kann DC- oder AC-Lasten bis 5 A steuern und eignet sich daher ideal für die Modernisierung verschiedener Geräte. Artikeltyp: Relaismodul; Produktmodell: YF-7; Eingangsspannung: 220 V AC; Ausgangsleistung: Steuert DC- oder AC-Lasten bis 5 A; Zeitbereich: 0,01 Sekunden bis 999 Minuten, stufenlos einstellbar; Größe: ca. 87 x 47 mm / 3,4 x 1,9 Zoll Anschlussbeschreibung: Links 1, +: Pluspol der Eingangsspannung Links 2, -: Minuspol der Eingangsspannung Links 3.Signal 1: Pluspol des Signaleingangs Links 4.Signal 2: Pluspol des Signaleingangs Links 5.Gemeinsamer Draht: Minuspol des Signaleingangs (Signal 1 und Signal 2 teilen sich einen Minuspol) Rechts 1. Normalerweise geschlossen 1: Relais 1, normalerweise geschlossener Anschluss, das Relais ist vor dem Schließen nicht geschlossen und wird nach dem Schließen mit COM verbunden Rechts 2.Gemeinsam 1: Relais 1, gemeinsamer Anschluss Rechts 3.Normalerweise offen 1: Relais 1, normalerweise offener Anschluss, wird vor dem Schließen mit COM verbunden und ist nach dem Schließen nicht geschlossen Rechts 4.Normalerweise geschlossen 2: Relais 2, normalerweise geschlossener Anschluss, das Relais ist vor dem Schließen nicht geschlossen und wird nach dem Schließen mit COM verbunden Rechts 5.Gemeinsam 2: Relais 2, gemeinsamer Anschluss Rechts 6.Normalerweise offen 2: Relais 2, normalerweise offener Anschluss, das Relais ist nicht geschlossen Vor dem Anziehen mit COM verbunden, hängt es nach dem Anziehen. Funktionsliste: Sie können die Funktionen nach dem Kauf beliebig einstellen, eine Bedienungsanleitung ist beigefügt; alle Parametereinstellungen bleiben auch nach dem Ausschalten erhalten. Alle Funktionen in P-11 bis P-44 sind wie folgt: Signal 1 entspricht Relais 1; Signal 2 entspricht Relais 2; die beiden Kanäle können gleichzeitig getriggert werden; unabhängig voneinander; beeinflussen sich nicht gegenseitig; die jeweiligen Relais der jeweiligen Signalröhren P-11: Tippbetrieb (zum Anziehen des Signalrelais, das Signal verschwindet und das Relais stoppt) P-12: Selbstverriegelung (das Signalrelais wird einmal eingeschaltet und dann wieder ausgeschaltet) P-13: Signal geben, das Relais stoppt automatisch nach einer Sekunde; Triggerung ist während der Verzögerungszeit ungültig P-14: Signal geben, das Relais stoppt automatisch für eine Sekunde; Triggerung zur Zeitsteuerung während der Verzögerungszeit erneut möglich P-15: Signal geben, das Relais stoppt automatisch für eine Sekunde; Während der Verzögerungszeit wird der Superpositionstimer P-16 ausgelöst: Signal wird gegeben, und das Relais stoppt automatisch für eine Sekunde; Trigger-Reset während der Verzögerungszeit. P-17: Signal wird gegeben, das Relais schließt, das Eingangssignal wird getrennt, die Stromversorgung wird nach einer Sekunde abgeschaltet, und das Signal wird während der Verzögerungszeit erneut ausgegeben, wodurch die Zeitmessung stoppt. P-18: Nach dem Einschalten der Stromversorgung schließt das Relais sofort, und die Stromversorgung wird nach einer Verzögerung von A Sekunden abgeschaltet; bis zum nächsten Einschalten der Stromversorgung. P-21: Signal wird gegeben, nach einer Verzögerung von A Sekunde schließt das Relais. P-22: Signal wird gegeben, nach mehr als einer Sekunde schließt das Relais, das Signal verschwindet, und das Relais stoppt. P-23: Nachdem das Signal für mehr als eine Sekunde verschwunden ist, schließt das Relais, das Signal verschwindet, und das Relais stoppt. P-24: Es liegt ein Signal an. Nach einer Sekunde schließt das Relais. Nachdem das Signal für mehr als eine Sekunde verschwunden ist, stoppt das Relais. P-25: Es liegt ein Signal an. Nach A Sekunden schließt das Relais. Bei einem weiteren Signal, das länger als A Sekunden anhält, schaltet das Relais aus. P-26: Bei einem Signal schaltet das Relais nach A Sekunden aus. Sobald das Signal verschwindet, schaltet das Relais erneut nach A Sekunden aus. P-27: Bei einem Impulssignal schaltet das Relais aus; ohne Impulssignal bleibt es A Sekunden lang geschlossen. (Das Anhalten oder Verschwinden eines Signals wird als kein Impulssignal gewertet.) P-28: Nach dem Einschalten bleibt das Relais nach einer Verzögerung von A Sekunden bis zum Ausschalten geschlossen. P-31: Nach dem Einschalten ist das Relais A Sekunden lang geschlossen, B Sekunden lang geöffnet; Endlosschleife; Ausschalten stopp
