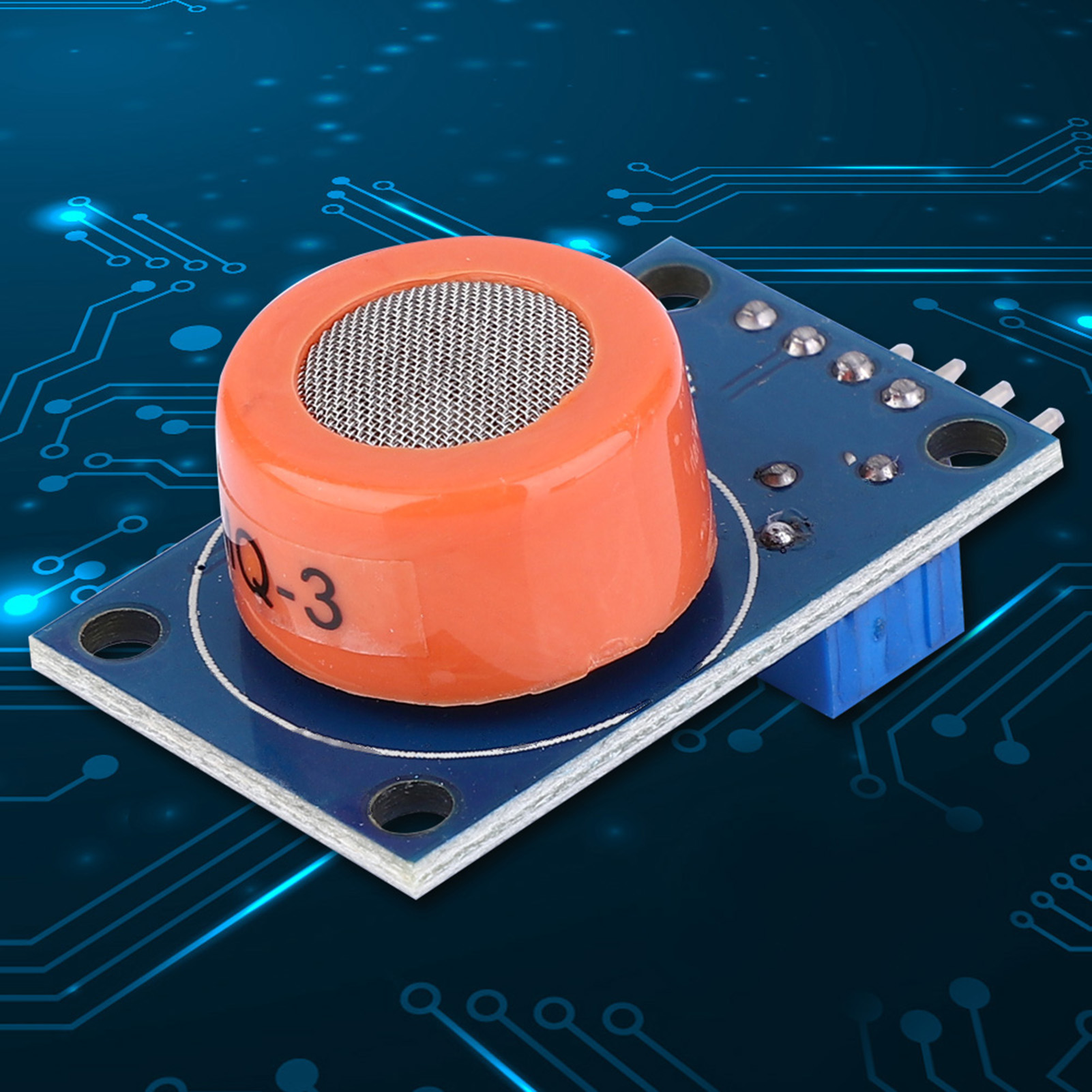

2 Modules De Capteur De Gaz Alcool Mq-3, Détecteur D'Éthanol, Carte De Détection Des Gaz Respiratoires

1. Conception de circuit imprimé double face avec indicateur d'alimentation et indicateur de sortie de signal TTL. 2. Sortie de signal de commutation DO (TTL) et sortie analogique AO. 3. Le signal de sortie TTL est à l'état bas. (Lorsque la sortie est à l'état bas, le voyant est allumé ; le circuit peut être directement connecté à un microcontrôleur ou à un module relais.) 4. Tension de sortie analogique : plus la tension est élevée, plus la concentration est importante. 5. Haute sensibilité pour la détection de gaz alcool. 6. Caractéristiques de réponse et de récupération rapides. 7. Quatre trous de vis facilitent le positionnement. Paramètres de test détaillés : Modèle : MQ-3 Gaz détecté : vapeur d’alcool Concentration de détection : 0,04-4 mg/L d’alcool Condition de circuit standard : Tension de boucle VC ≤ 24 V CC Tension de chauffage : VH 5,0 ± 0,2 V CA/CC Résistance de charge : RL réglable Caractéristiques du capteur de gaz dans des conditions de test standard : Résistance de chauffage 31 Ω ± 3 Ω Consommation d’énergie de chauffage : ≤ 90 mW Résistance de surface sensible : 2 kΩ-20 kΩ (dans 0,4 mg/L d’alcool) Sensibilité : Rs (dans l’air) / Rs (0,4 mg/L d’alcool) ≥ 5 Pente de concentration : ≤ 0,6 (R300 ppm/R100 ppm d’alcool) Conditions de test standard : 20 ℃ ± 2 ℃ ; 65 % ± 5 % HR Circuit de test standard : 5,0 V ± 0,1 V Temps de préchauffage : ≥ 48 heures Caractéristiques électriques : Tension d'entrée : 5 V CC Consommation électrique (courant) : 150 mA Sortie DO : numérique TTL 0 et 1 (0,1 et 3,3 V) Sortie AO : 0,1 à 0,3 V, la tension de concentration maximale est d'environ 4 V Remarque : Après la mise sous tension, le capteur nécessite un temps de préchauffage d'environ 20 s. Les données mesurées sont ensuite stabilisées. La surchauffe du capteur est un phénomène normal dû au fil chauffant interne ; une surchauffe est anormale. Câblage : 1. VCC : connecté au pôle positif de l'alimentation 2. GND : connecté au pôle négatif de l'alimentation 3. DO : sortie du signal de commutation TTL 4. AO : sortie du signal analogique Contenu de l'emballage : 2 x Capteur de gaz alcool
