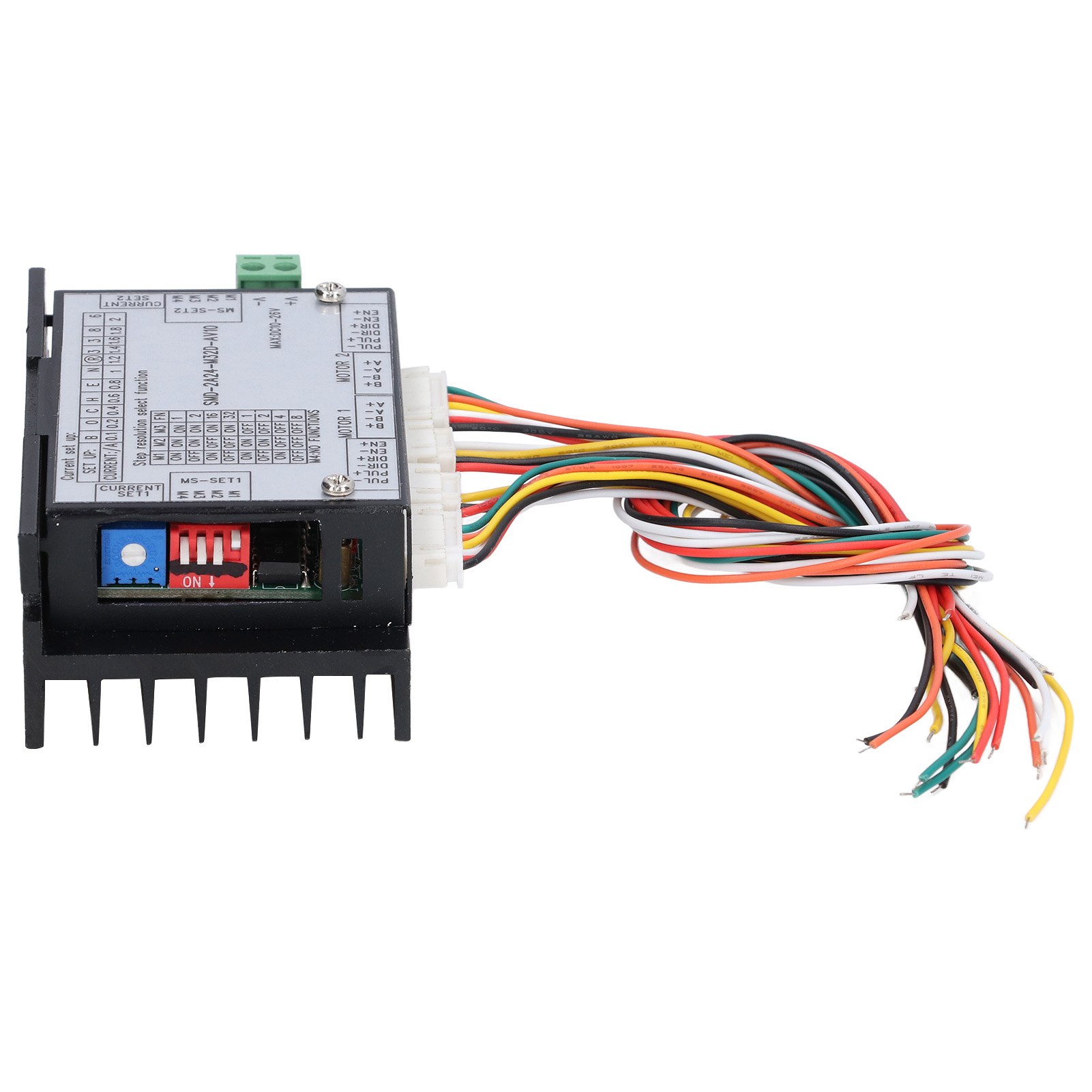

2-phasen-4-draht-schrittmotortreiber, 2-in-1-bipolar-schrittmotortreiber, Fotoelektrische Isolation

1. Zweiteilige Bauweise: Besteht aus zwei Teilen, Treiber und Verkabelung. Zwei gängige 2-Phasen-Schrittmotortreiber sind in einem Treibergehäuse integriert. Dies reduziert das Volumen, erhält die Funktionalität bei und spart Platz und Verkabelungsaufwand. 2.Fotoelektrische Trennung: Zwei unterschiedliche Impuls-, Richtungs- und Freigabesignale können gleichzeitig eingespeist werden, um den Betrieb von zwei verschiedenen Motoren störungsfrei zu steuern. Die Eingangssignale sind alle fotoelektrisch isoliert. 3.Grundlegende Spezifikationen: Um die Stabilität des Systems zu gewährleisten, werden für die Verkabelung 2,54-mm-Standardbuchsen verwendet. Das Flachbandkabel verwendet einen 24-adrigen PH-Stecker mit einer Länge von 300 mm, und die Signalverkabelung verwendet 26 Adern. 4.Anwendbare Motoren: Der Schrittmotortreiber ist geeignet für 24, 28, 35, 29, 42, 57 und andere 5-, 6-, 8-adrige und weitere 2-Phasen-Mikroschrittmotoren. 5.Temperaturerfassung: Der externe Temperaturschutzfühler ist ein 10K (NTC) zur Erfassung von Temperaturen zwischen -10 und +75 °C. Die Sonde kann am Motor, Magnetventil oder der Batterie befestigt werden. Artikeltyp: 2-Phasen-4-Draht-Schrittmotortreiber Modell: SMD-2A24-M32D-AV10 Material: ABS Spezifikation: 2-Phasen-4-Draht-Bipolartyp Ansprechgeschwindigkeit: 100 kHz Betriebstemperatur: 0–50 °C Betriebsfeuchtigkeit: 40–90 % rF Eingangsspannung: DC 10–26 V Minimaler Standby-Strom: 0,03 A Maximal zulässiger Betriebsstrom: 15 A (Motor und Bremse 10 A + Magnetventil 5 A) Zulässiger Anlaufstromstoß: 35 A für 0,2 Sekunden Zulässige Eingangsspannungswelligkeit: ≤ 500 mV Die Sendefrequenz des Lichtbandes beträgt 433 MHz, die Antenne ist 340 mm lang. Die Sendeleistung beträgt 10 mW. Die Reichweite beträgt 100 Meter. Die Fernbedienungsantenne hat eine Länge von 250 mm, eine Empfangsempfindlichkeit von -110 dB und eine Reichweite von 100 Metern. Spezifikationen der Magnetventilschnittstelle: Geeignet für verschiedene Standard-Magnetventile mit 24 V und einem Betriebsstrom bis zu 5 A. Spezifikationen der Motor- und Bremsschnittstelle: Geeignet für 24-V-Elektromagnetbremsen und -motoren mit einem Gesamtbetriebsstrom von maximal 10 A. Anwendung: 1. Verdrahtung: GND: Erdung der Gleichstromversorgung; +V: Pluspol der Gleichstromversorgung, Bereich +9 V bis +36 V, empfohlener Wert +24 V DC; A+, A‑: A-Phasenwicklung des Motors; B+, B‑: B‑-Phasenwicklung des Motors. 2.Steuersignalschnittstelle: PUL+(+5 V)/PUL‑(PUL): Impulssteuersignal: Die steigende Flanke des Impulses ist gültig. PUL liegt bei hohem Pegel zwischen 4 und 5 V und bei niedrigem Pegel zwischen 0 und 0,5 V. Um zuverlässig auf Impulssignale zu reagieren, sollte die Impulsbreite größer als 1,2 µs sein. Bei Verwendung von +12 V oder +24 V ist ein Vorwiderstand erforderlich. DIR+(+5 V)/DIR‑(DIR): Richtungssignal: Signal mit hohem/niedrigem Pegel. Um eine zuverlässige Kommutierung des Motors zu gewährleisten, muss das Richtungssignal mindestens 5 µs vor dem Impulssignal angelegt werden. Die anfängliche Laufrichtung des Motors hängt von der Motorverdrahtung ab. Durch Vertauschen einer beliebigen Phasenwicklung (z. B. A+, A‑) kann die anfängliche Laufrichtung des Motors geändert werden. 4–5 V bei hohem Pegel an DIR‑ und 0–0,5 V bei niedrigem Pegel. ENA+(+5 V) ENA‑(ENA): Freigabesignal: Dieses Eingangssignal dient zum Aktivieren/Deaktivieren. Wenn ENA+ an +5 V und ENA‐ an Low-Pegel angeschlossen ist (oder der interne Optokoppler eingeschaltet ist), unterbricht der Treiber den Strom jeder Motorphase, sodass der Motor im Leerlauf ist und auf Schrittimpulse nicht reagiert. Wird diese Funktion nicht benötigt, kann der Enable-Signalanschluss offen bleiben. 1 x Schrittmotortreiber
